杆端关节内螺纹连接轴承结构

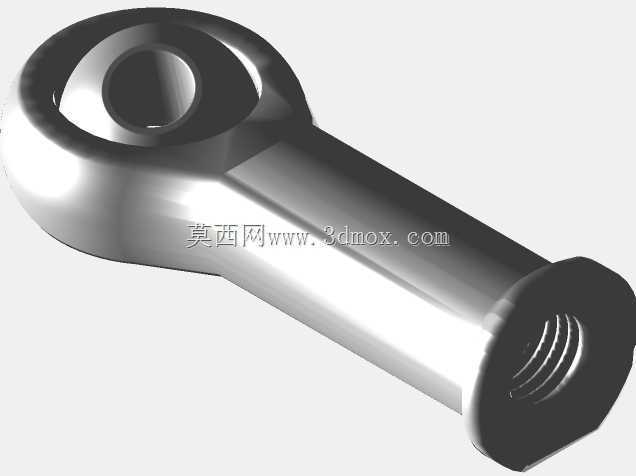

　　该杆端关节连接件多用于需要小角度摆动、倾斜传动的机械铰接场景，在自动化生产线连杆机构、工程机械操作连杆、汽车悬挂控制臂、液压油缸活塞杆端连接、轻工机械传动摆杆结构中都有广泛应用，核心作用是在存在一定安装同轴度误差、工作中存在往复摆动的传动链路中，补偿角度偏差，避免刚性连接带来的应力集中，降低连杆、轴类零件的疲劳断裂风险。从结构设计来看，该部件采用一体锻压成型的杆身与外圈结构，杆端加工标准内螺纹，可直接与对应规格的外螺纹活塞杆、调节螺杆旋合装配，无需额外加工连接轴端，大幅缩减装配环节的加工工作量；头部内嵌的自润滑滑动衬套内圈为光滑通孔结构，可与配套的销轴穿接固定，内圈与外圈之间预留合理的摆动间隙，允许连接端在径向、

　　轴向存在一定范围的角度偏转，适配工作过程中连杆传动的轨迹偏移需求。设计过程中需要重点控制几个核心尺寸边界：首先是内螺纹的公称直径与螺距公差，需保证与配套螺杆的旋合长度不小于螺纹公称直径的1.2倍，确保连接强度满足传动拉力要求，避免螺纹脱扣失效；其次是头部内圈的孔径公差，需与配套销轴采用间隙配合，保证铰接转动灵活无卡滞，同时间隙量控制在0.02-0.05mm区间，避免间隙过大带来的传动冲击、异响问题；再者是杆身的过渡圆角设计，头部与螺纹杆身的衔接位置需采用平滑圆弧过渡，避免直角结构带来的应力集中，在交变载荷作用下出现杆部断裂的失效问题。从安装适配性来看，该部件整体外形为流线型杆状结构，头部外圈为圆弧收腰造型，

　　安装时无需预留过大的周边避让空间，仅需保证头部摆动范围内无结构干涉即可，螺纹杆身可根据实际安装长度需求配合锁紧螺母实现轴向位置调节，适配不同中心距的连杆传动场景。实际选型应用中，需要结合传动链路的最大工作拉力、摆动频率、偏转角度范围匹配对应规格的产品，同时注意内螺纹的旋向与配套螺杆保持一致，避免装反导致的连接失效；铰接销轴装配时需加装开口销或者轴端挡圈做轴向固定，避免工作过程中销轴窜动脱落。该类连接件相比普通刚性铰接接头，最大的优势是自带角度补偿能力，可降低整个传动机构的加工精度要求，减少装配调试的工作量，同时在受冲击载荷时可通过微小的角度偏转缓冲部分冲击能量，提升整个传动系统的使用寿命，在各类存在往复摆动传动的机械设备中都是不可或缺的基础连接部件。
