立式手动喷砂机工业设备结构设计

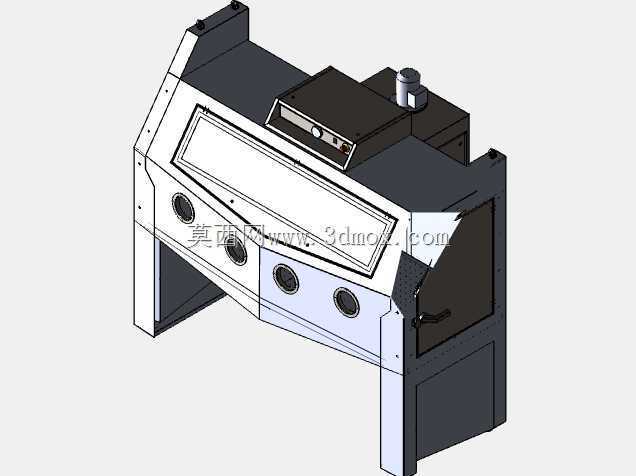

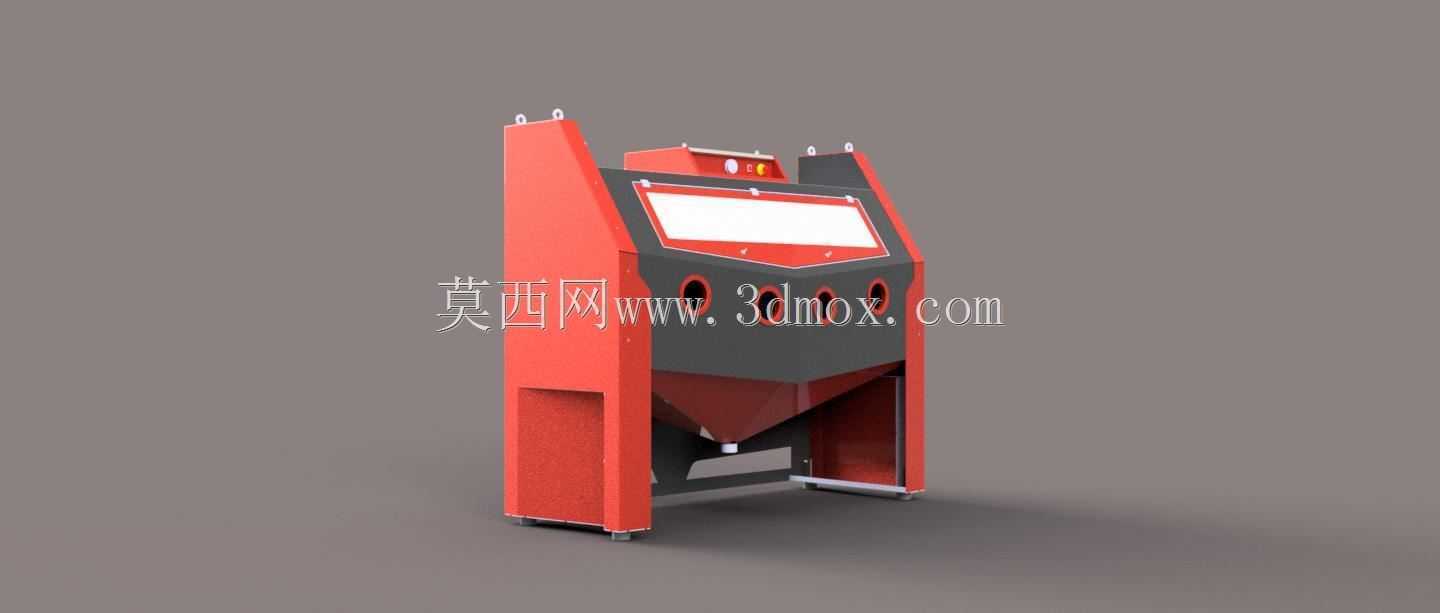

　　这款立式手动喷砂设备主要面向中小型工件的表面处理作业场景，在五金加工、模具修复、小型零部件除锈去氧化皮领域应用广泛，操作工人可通过设备正面的操作孔将手臂伸入封闭仓内，手持喷砂枪完成工件的定点表面处理作业，封闭仓结构能有效避免喷砂过程中磨料飞溅与粉尘外溢，配合配套的除尘回收系统可实现磨料的循环利用与作业环境的粉尘控制。从结构设计来看，设备主体采用立式箱型焊接框架结构，外部护板采用加厚冷轧钢板折弯成型，两侧支撑立柱与下部锥斗采用一体化焊接设计，既保证了整体结构的刚性，也能让使用过的磨料依靠自重沿锥斗斜面汇集到下部回收区域，减少磨料残留堆积。设备正面上部设置倾斜布置的透明观察窗，窗体采用耐磨钢化玻璃材质，倾斜角度经过人体工程学校核，

　　操作工人站立作业时可获得无遮挡的仓内视野，观察窗下方预留两个带防护袖套的操作孔，孔位高度匹配成年人站立操作的手臂自然伸展位置，长时间作业不易产生疲劳。设备顶部预留磨料加注口与除尘接口，可直接对接厂区集中除尘系统或者配套独立除尘机组，侧面设置可开启的密封检修门，方便定期清理仓内结块磨料、更换观察窗磨损的防护贴膜以及检修内部喷砂管路。安装边界方面，设备底部设置四个可调式支撑脚，可适应不平整的车间地面，整体占地宽度约1.2米，深度约0.9米，高度约1.8米，不需要额外预埋地脚螺栓，放置在硬化的车间地面即可投入使用，外接气源接口设置在设备侧下部，接口规格匹配常规工业气管快插接头，接入0.5-0.8MPa的压缩空气即可正常作业。

　　设计过程中重点考虑了手动作业的操作便利性，仓内两侧预留了工件临时放置的格栅托架，不需要额外配置辅助工作台即可处理中小型工件，操作孔周边采用圆弧过渡结构，避免棱角剐蹭操作工人的手臂，设备外部所有拼接缝均做密封处理，防止喷砂作业时粉尘从缝隙溢出，下部锥斗的倾斜角度大于磨料的自然安息角，保证磨料可以顺畅滑落至回收单元，不会在锥斗内壁产生粘附堆积。
