汽车头枕自动涂胶烘干装配生产线

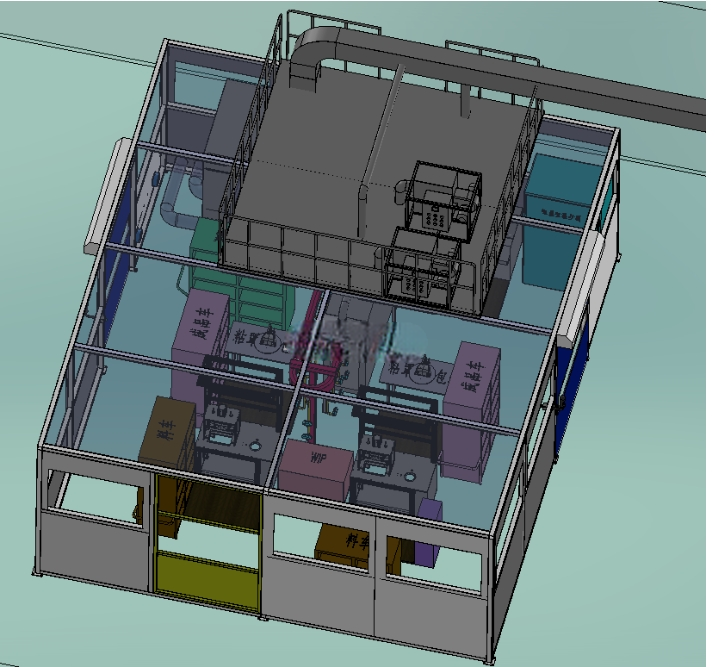

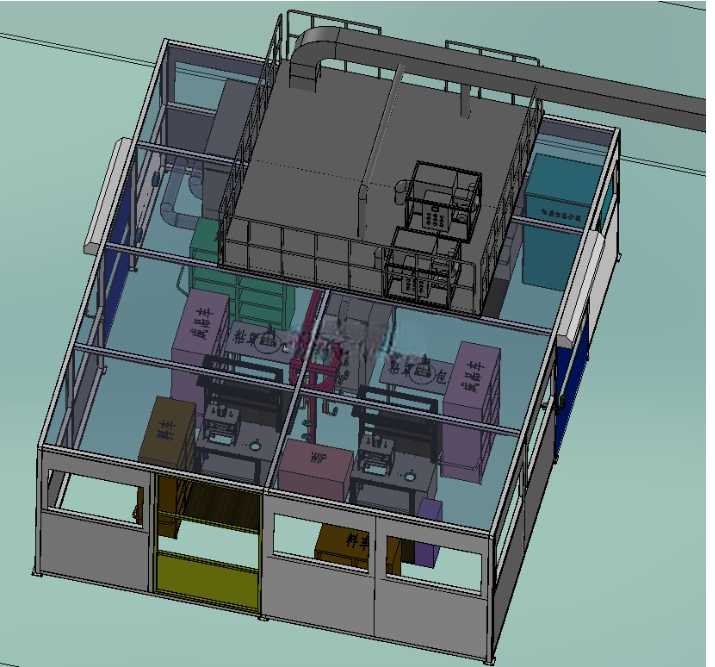

　　这套三维方案围绕汽车座椅头枕的后段装配工序展开，把工件上料、零件预装、自动涂胶、烘干固化以及排风除尘集中在一条连续生产线上，适合汽车内饰零部件工厂在批量节拍下使用。现场布置时，主体设备沿车间通道方向展开，外围采用框架式防护结构，操作侧预留维护门和观察区域，线体端部连接排风管道，管道沿地面或低位支架延伸后接入除尘主机，避免胶雾、烘干挥发物在工位周围扩散。

　　从实际用途看，生产线主要处理头枕骨架、发泡件、包覆件或附件之间的装配与粘接。涂胶工位负责按头枕轮廓和粘接区域稳定出胶，保证胶路位置、胶量和轨迹一致；装配工位用于工件定位、压合和辅助安装，减少人工对位偏差；烘干设备则在涂胶后提供固化环境，使粘接件在进入下道工序前达到足够的初始强度。排风除尘系统不是独立摆设，而是与涂胶、烘干区域联动，针对胶雾、热气和微量挥发物进行收集，改善工位空气环境，也降低胶料污染设备表面和工件的概率。

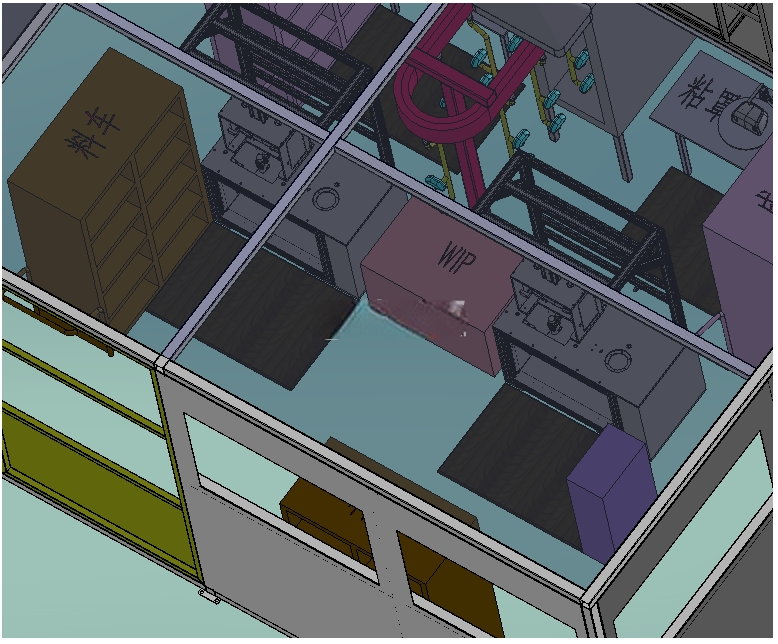

　　结构设计上，线体采用分段式思路。前段侧重工件定位与人工或半自动上料，中段布置涂胶执行机构、防护隔断和胶料供给相关组件，后段衔接烘干通道及出料位置。各段之间通过输送或移载机构衔接，工件在工位间流转时不需要反复搬运，有利于控制节拍。框架部分以型材和钣金围护组合为主，既能够支撑防护罩、管路、电气元件和检测器件，也方便后期根据车型头枕尺寸更换定位夹具。涂胶区域的封闭程度相对更高，靠近操作面设置可开启门体，兼顾人员上下料、设备调试和日常清洁。

　　排风管道的走向是方案中比较关键的安装边界。模型中管道从生产线侧上方或侧方引出，经过弯头过渡后连接到外置除尘箱体，布置时需要确认管道离地高度、支撑间距、弯头半径以及检修空间。除尘主机所在位置应与生产线保持一定距离，既不能阻碍工件物流，也要预留滤芯或集尘部件的维护面。若车间已有地沟、立柱、消防管线或照明桥架，管道中心线和设备外轮廓需要提前校核，防止现场安装时与固定设施干涉。

　　外形尺寸方面，整条线属于长条形自动化装备，占地长度明显大于宽度，适合沿厂房柱距排布。主体防护区内部需要容纳涂胶机构、输送轨道、夹具切换空间和烘干模块，外部则要留出人员操作通道、电控柜开门距离以及设备吊装空间。三维建模时，应把设备最大外轮廓、开门摆动范围、管道投影范围、工件上下料高度和维护拆卸区域一并表达出来，而不是只建立可见机身。对于地脚支撑、调平结构、管路吊挂和现场连接端口，也需要在方案阶段预留明确位置。

　　功能特性上，该线强调工序集成和环境控制。涂胶设备通过稳定的机构轨迹保证粘接一致性，烘干模块通过连续或半连续方式提高固化效率，除尘排风则把工艺产生的污染物从源头抽走。线体内部可根据产品工艺增加检测、挡停、定位和防错结构，使头枕在不同工位之间保持固定姿态。对于多品种生产场景，夹具和定位块可设计成快换形式，输送宽度、挡停位置和涂胶路径也应保留调整余量。

　　设计思路上，模型没有把单机简单堆叠，而是按工艺流向组织空间：先保证工件能够顺畅进入和定位，再让涂胶动作在相对封闭的区域内完成，随后进入烘干环节，最后在排风系统的配合下维持整条线的清洁和安全。防护框架除安全隔离外，还承担管线收纳和外观规整作用；管路布置尽量沿设备边缘走向，减少跨越操作区。对机械设计人员而言，复核时应重点关注涂胶机构运动包络与护罩内壁的间隙、输送面与烘干入口的高度衔接、排风罩抽风口与胶雾扩散方向的匹配，以及除尘主机维护门开启后是否占用通道。

　　在安装落地阶段，需要先依据车间地坪条件确定线体分段就位顺序，再连接排风管道、电控线路和公用动力接口。设备周边应保留工件周转车和人员巡检空间，管道低位段要避免形成踩踏或叉车碰撞风险。若后期产能提升，可在输送节拍、涂胶阀配置、烘干长度和除尘风量上进行匹配校核，使整条头枕涂胶装配线在稳定生产、维护便利和现场安全之间取得平衡。
