交流稳压设备用异形连接支撑结构件

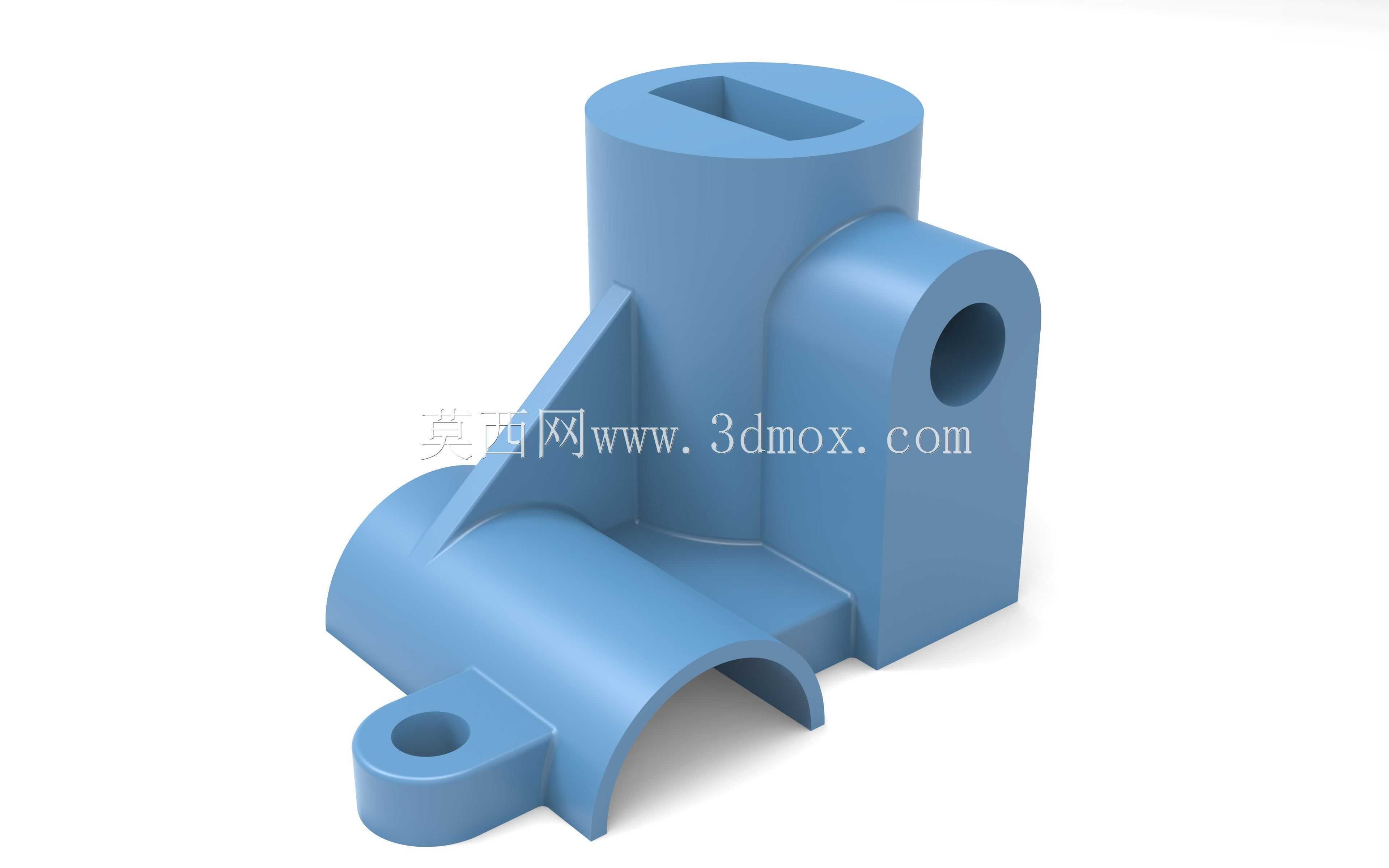

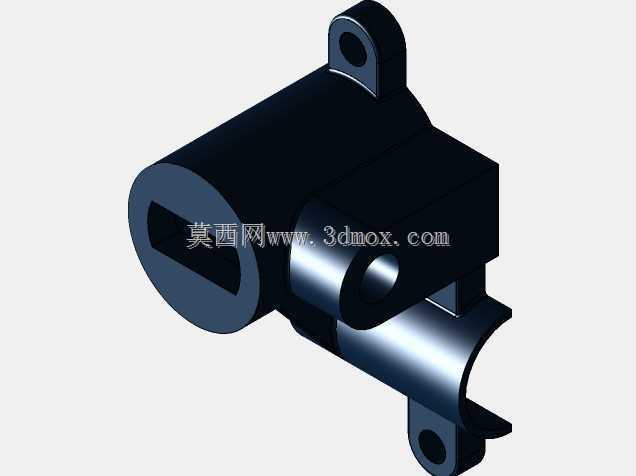

　　该结构件主要应用于交流稳压类电气设备的内部装配场景，承担多组件连接定位、受力传导的核心作用，是稳压设备内部实现模块固定、管路与线路排布支撑的关键承载零件。从实际装配需求出发，该零件采用一体化铸造成型后机加工的工艺路线设计，整体结构整合了三类不同的安装接口，可同时适配轴向插接、径向铰接、平面贴装三种装配形式，减少设备内部零散连接件的使用数量，提升装配环节的效率与整体结构的可靠性。零件上部的圆柱凸台开设长条形键槽孔，用于与稳压设备的调压轴系配合，通过键连接传递周向扭矩，长槽结构可预留一定的轴向调整余量，补偿装配过程中产生的尺寸公差，避免轴系卡滞。侧部伸出的带通孔圆柱凸耳，用于铰接联动杆件，通孔的同轴度公差控制在0.02mm以内，

　　保证铰接杆件转动时无偏磨、卡涩问题，凸耳与主体连接处设置三角形加强筋，可承受铰接部位传递的交变载荷，避免长期运行后出现应力断裂。下部的半圆弧抱箍结构，用于卡装固定圆柱形的电容或限流元件，抱箍开口处延伸出带通孔的安装耳，通过紧固件锁紧即可实现对圆柱元件的抱紧固定，无需额外设计管夹类零件，压缩设备内部的装配空间。零件底部为平整安装基准面，可直接贴装在设备的内部安装板上，所有安装孔位的位置度公差均按照IT7级精度设计，可兼容同系列不同功率等级稳压设备的安装孔位，具备一定的通用适配性。从安装边界来看，该零件整体占用空间紧凑，各凸台、凸耳的伸出长度均经过干涉校验，装配后不会与周边的线路板、接线端子、散热组件产生空间干涉，

　　零件的壁厚设计兼顾了强度与轻量化需求，主体壁厚均匀设置为4mm，避免铸造过程中出现缩孔、砂眼等缺陷，关键受力部位的壁厚局部加厚至6mm，保证长期受载下的结构稳定性。在建模过程中，所有安装孔、配合面均预留了后续机加工的余量，铸造拔模斜度统一设置为1.5°，符合常规砂型铸造的工艺要求，零件的棱边均做了R0.5-R1mm的倒圆角处理，既可以消除应力集中点，也能避免装配过程中锐边划伤操作人员或损坏线路绝缘层。
