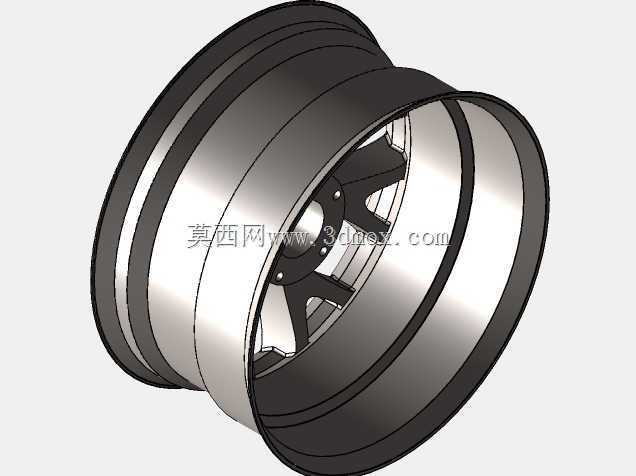

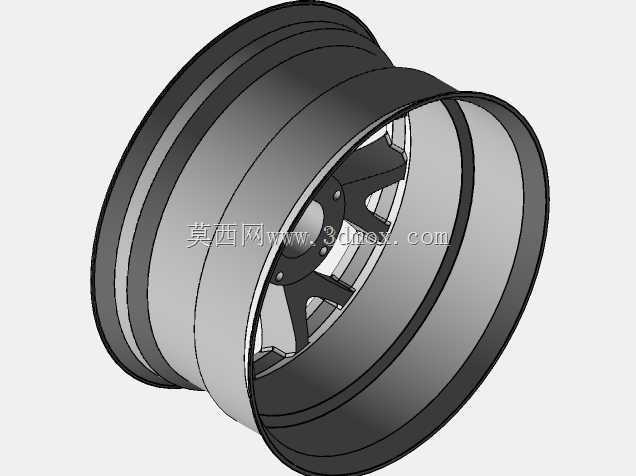

乘用车轻量化合金轮毂结构设计方案

　　该合金车轮主要面向民用乘用车行走系统配套场景，作为整车与轮胎的核心连接承载部件，需同时承担整车静态载荷、行驶过程中的动态冲击、转弯侧向力以及制动过程的扭矩传递作用，其结构合理性直接关系到整车行驶安全性与操控稳定性。设计阶段优先考虑轮辋与轮胎的配合边界，轮辋的胎圈座角度、凸缘高度严格匹配常规民用真空轮胎的安装尺寸，轮辋整体宽度适配对应规格轮胎的断面宽度范围，避免出现轮胎装配后密封失效、行驶脱圈的风险。轮辐部分采用多辐条镂空结构，在保证辐条根部与轮辋连接区域强度的前提下，尽可能削减非承载区域的材料厚度，既实现整体构件的轻量化目标，降低整车簧下质量，提升悬挂系统的响应速度，也能为制动系统预留足够的散热空间，

　　减少连续制动工况下制动盘的热衰退风险。安装定位面的设计严格匹配对应车型的轮毂轴承安装法兰尺寸，中心孔直径、螺栓孔分布圆直径、螺栓孔孔径均与车型安装接口完全契合，安装面的平面度公差控制在合理范围内，保证车轮装配后与半轴的同轴度，避免高速行驶时出现车轮抖动的问题。轮辐与轮辋的连接区域采用大圆角过渡设计，减少应力集中现象，在车辆通过颠簸路面承受冲击载荷时，避免连接区域出现应力断裂的隐患。整体结构采用一体成型的设计思路，兼顾铸造工艺的成型可行性，壁厚分布均匀，避免出现局部壁厚过大导致的铸造缩孔缺陷，同时也控制了整体构件的重量平衡，减少后期动平衡校正时的配重块添加量。轮辋的气门嘴安装孔位置预留合理，避开轮辐遮挡区域，方便后期轮胎充气与胎压监测模块的安装维护。
