福特无分电器点火系统Edis4控制模块

　　在传统燃油车点火系统的迭代进程中，无分电器结构的点火控制模块逐步替代了带分火头的机械分电结构，这款适配福特车型的Edis4模块，就是四缸机型无分电器点火系统里的核心控制部件，主要承担点火正时判断、点火信号输出、点火线圈驱动的核心功能，直接决定发动机各缸点火的精准度与工作稳定性。从实际装车场景来看，这类模块一般布置在发动机舱靠近防火墙的位置，或是翼子板内侧的安装位，需要兼顾抗振、耐温、防泼溅的使用要求，因此外壳采用硬质工程塑料一体注塑成型，边角做了圆弧过渡处理，避免应力集中导致的壳体开裂，三个角位预留了带金属衬套的安装孔，安装时可以通过螺栓直接固定在车身或发动机的安装支架上，安装孔的位置公差控制在±0.1mm范围内，

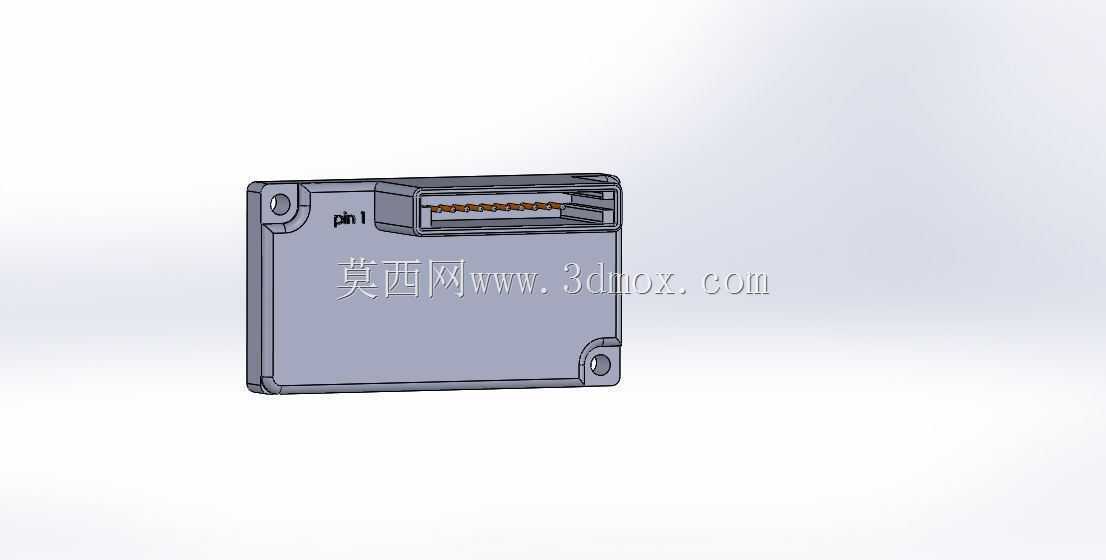

　　能保证装车时的定位精度，避免长期振动下出现松旷移位。模块的接插端采用单侧引出的多针连接器结构，针脚定义对应电源输入、曲轴位置信号输入、点火线圈驱动输出、接地回路等不同功能，接口处设计了防呆卡扣结构，装配时能避免插反，接插到位后卡扣会自动锁止，防止车辆行驶过程中振动导致接插件松脱引发的点火故障。从设计思路上看，这款模块的内部电路板做了灌封处理，整个腔体填充导热绝缘胶，一方面可以将电路板上功率元件工作时产生的热量均匀传导到外壳上散出，另一方面可以隔绝外界的水汽、灰尘，避免在发动机舱复杂的温湿度环境下出现电路板腐蚀、短路的问题。模块的外形整体为扁平方正结构，厚度控制在较低的尺寸范围内，不会占用过多的发动机舱布置空间，

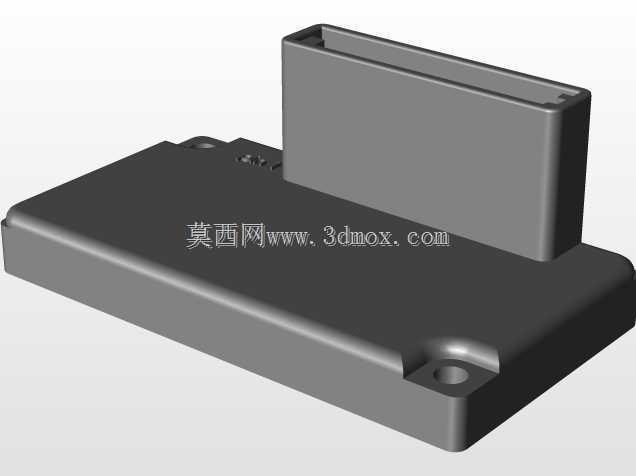

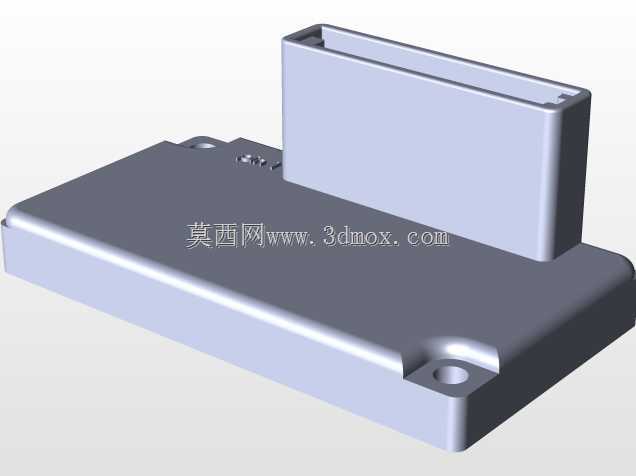

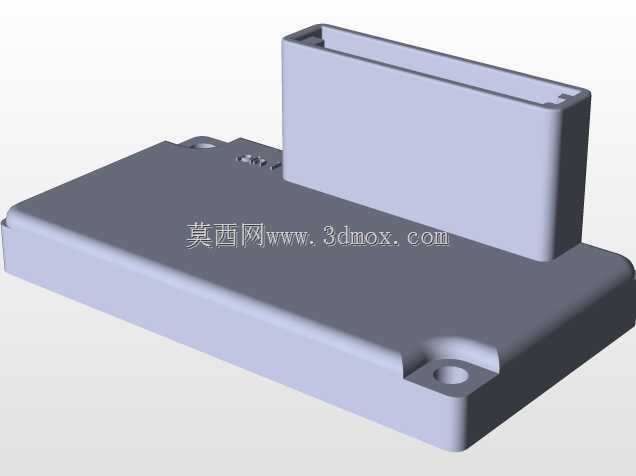

　　外壳表面没有多余的凸起结构，能减少行车过程中气流带来的振动影响，同时也方便后期维修时的拆装操作。在实际功能实现上，这款模块会接收曲轴位置传感器传输的转速与曲轴转角信号，结合预设的点火MAP图计算出各缸的最佳点火提前角，依次给对应的点火线圈发送点火触发信号，让火花塞在压缩行程上止点前的合适位置跳火，保证混合气充分燃烧，相比传统带分电器的点火结构，省去了分火头、分电器盖等机械磨损部件，长期使用不会出现分火头烧蚀、分缸线漏电之类的故障，点火正时的精度也更高，能有效提升发动机的动力输出平顺性，降低怠速抖动的概率，同时减少不必要的燃油消耗与尾气排放。建模过程中对模块的安装边界、接插件位置、外形轮廓都做了1:1的还原，接插件内部的针脚排布、

　　外壳上的标识刻印都做了细节复刻，能直接用于发动机舱布置的干涉检查、点火系统教学演示、维修实训台架的搭建等场景，结构设计上充分考虑了车载部件的实际使用工况，所有的圆角、壁厚、安装位尺寸都符合汽车电子部件的通用设计规范。
