交流稳压器用L型连接曲柄结构设计

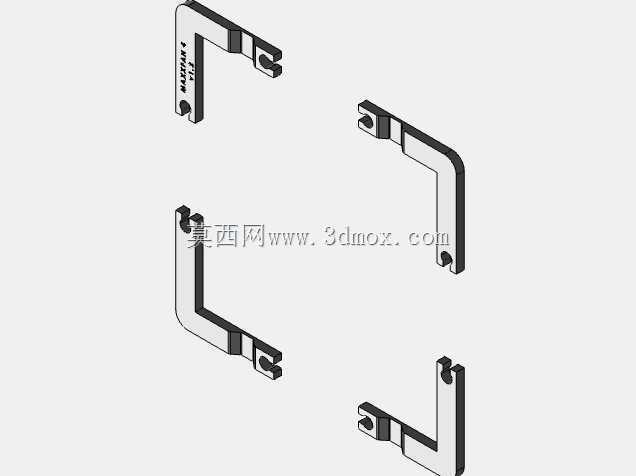

　　这类L型曲柄构件主要应用在交流稳压器的调压执行机构中，作为传动链路的中间连接部件，承担着把调压驱动端的旋转位移转化为碳刷架直线滑动位移的作用，在稳压器的电压补偿调节过程中，是保证碳刷沿线圈绕组表面平稳滑动、精准匹配调压匝数的关键受力零件。从结构设计来看，构件整体采用直角弯折的L型布局，长臂段作为主体受力支撑，两端分别设置带销孔的连接端头，一端对接驱动轴的输出端，另一端对接碳刷架的联动卡槽，弯折处做了等厚度的圆弧过渡处理，避免应力集中导致长期往复运动下出现疲劳断裂。设计过程中首先要匹配稳压器内部的安装空间边界，长臂的长度直接决定了驱动端转动角度对应的碳刷移动行程，需要严格对应线圈绕组的有效调压区间，

　　保证碳刷从最低调压位到最高调压位的全程移动中，不会出现超出行程触碰绕组端部绝缘结构的情况，同时短臂的弯折角度需要精准控制在90度±0.1度的公差范围内，避免安装后出现传动卡滞、运动轨迹偏移的问题。两端的连接销孔采用同轴度公差约束，装配后销钉与孔位采用间隙配合，保证往复摆动过程中无多余旷量，同时不会因为过盈配合导致转动阻力过大，增加驱动电机的负载。构件的截面厚度根据稳压器的额定容量做匹配，常规中小容量交流稳压器使用的该类曲柄，厚度控制在2-3mm区间，采用冷轧钢板冲压弯折成型即可满足受力要求，表面做发黑防锈处理，适配稳压器内部长期带电、温湿度相对稳定的工作环境。在安装边界上，构件弯折处的内侧需要预留足够的避让空间，

　　避免运动过程中与稳压器内部的线圈支架、接线端子等固定结构发生干涉，两端连接头的开口卡槽尺寸需要匹配对接部件的轴径，保证装配后无需额外调整即可实现顺畅传动。实际应用中，这类曲柄的运动频次和稳压器的电压波动频率直接相关，在电网电压波动频繁的工况下，构件每天的往复摆动次数可达上百次，因此设计时除了静态强度校核，还需要考虑长期往复载荷下的疲劳寿命，弯折过渡处不允许存在冲压裂纹、折痕过深等工艺缺陷，连接端头的卡槽边缘做倒圆角处理，避免长期摩擦磨损对接的销钉部件。整个构件的结构没有多余的冗余设计，所有尺寸都围绕传动行程、安装空间、受力需求三个核心维度确定，既保证了传动精度，也控制了零件的加工成本，适合批量冲压生产配套交流稳压器的整机组装。
