立式支架结构商用蒸饭设备三维设计

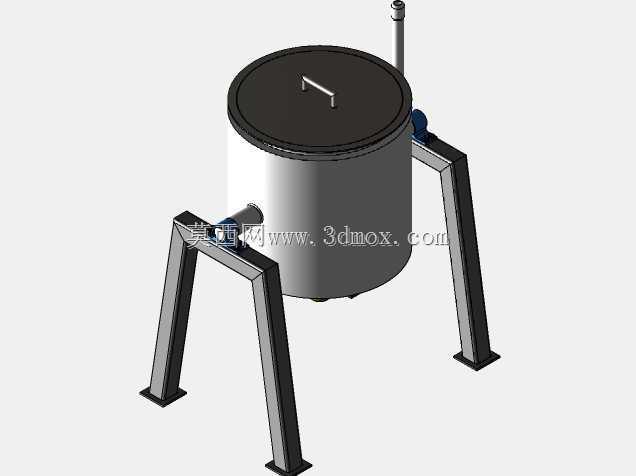

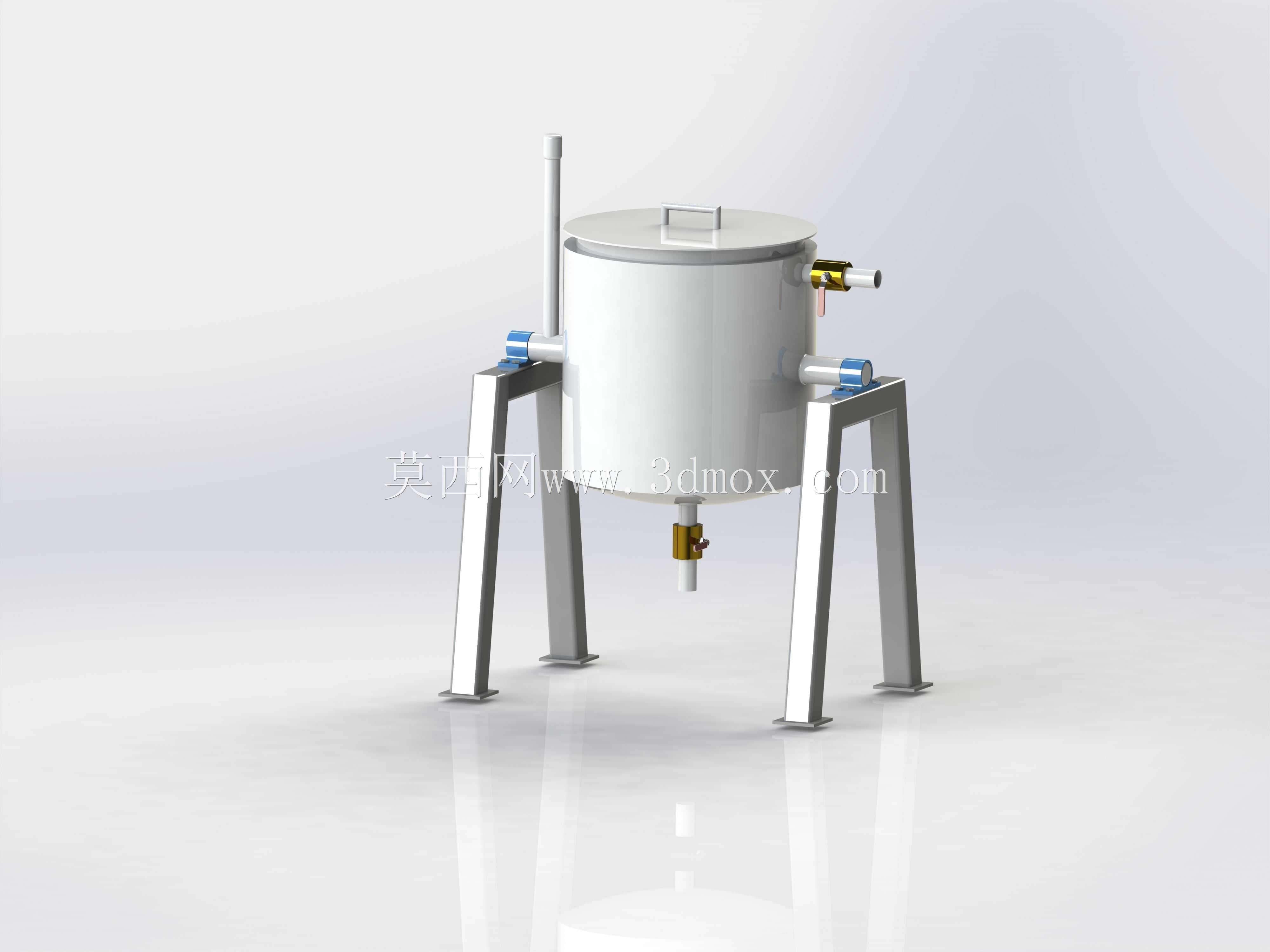

　　这款立式蒸饭设备的三维结构设计，核心围绕团餐场景的批量蒸制作业需求展开，区别于家用小型蒸制器具，其结构适配食堂、集中配餐中心等日均蒸制量较大的使用场景，可完成大米蒸制、面点醒蒸等多类湿热加工工序。设备主体采用立式圆柱罐体结构，相较于方形蒸柜，圆柱罐体在承压状态下应力分布更均匀，长期通入蒸汽作业时不易出现侧壁变形问题，罐体顶部设置带提手的密封端盖，端盖与罐体上口采用贴合式密封结构，可减少蒸汽外泄，降低作业过程中的热能损耗，端盖提手采用居中布置，开合操作时受力均匀，避免端盖偏斜卡滞。罐体侧面设置蒸汽接入接口与排汽管路，蒸汽接口位于罐体中下部位置，接入外部蒸汽源后可自下而上形成均匀的蒸汽流场，避免罐体内出现局部温度不足的蒸制死角，

　　顶部伸出的排汽管路可将多余蒸汽定向导出，避免作业区域蒸汽弥漫影响操作视线。设备的支撑结构采用三腿式方管机架，三根支腿沿罐体周向均匀分布，每根支腿底部设置方形安装脚板，脚板上预留安装固定孔位，可通过膨胀螺栓与地面完成固定，抵消罐体满载时的重心偏移风险，支腿采用倾斜布置形式，上窄下宽的支撑结构可提升设备整体抗侧翻能力，即使在开合端盖施加侧向力时也能保持结构稳定。设计过程中充分考虑安装边界与操作空间，支腿的高度设置预留了罐体底部的操作余量，可方便后续接入排污管路清理蒸制残留，罐体整体直径控制在常规商用厨房的通道通行范围内，设备进场安装时无需对现有通道做额外拓宽改造，支腿与罐体的连接位置采用局部加强结构，

　　避免满载状态下支腿与罐体焊缝处出现应力集中开裂问题。罐体侧壁的接口位置做了凸台加强处理，外接蒸汽管路时可保证连接强度，避免长期受管路振动影响出现接口渗漏问题，整体结构无多余复杂构件，日常维护时可快速拆解端盖完成内部清洁，适配餐饮加工场景的卫生清理要求。
