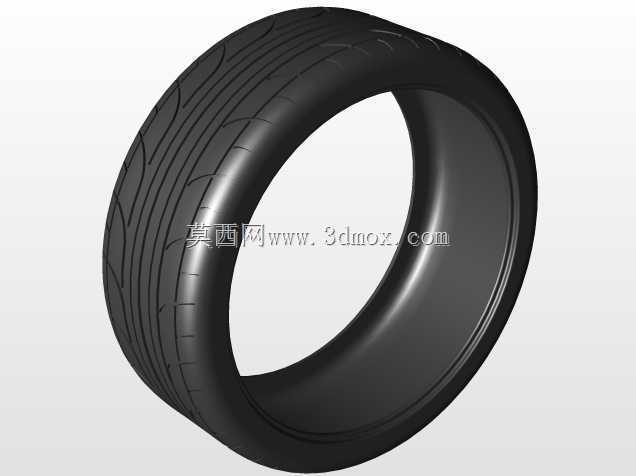

乘用车子午线轮胎结构三维设计模型

　　该模型还原了乘用车子午线轮胎的完整结构，可用于整车总布置阶段的行走系统匹配校核，也能为轮胎生产环节的模具设计提供三维参照。日常工程应用中，这类轮胎模型常被用于悬架跳动仿真、轮罩间隙校核、轮胎包络生成等工作，是整车开发前期必不可少的参考部件。从结构设计来看，模型完整还原了胎面、胎侧、胎圈、气密层等核心区域的形态，胎面部分的纵向排水槽、横向花纹沟、胎肩散热槽都做了等比例还原，花纹块的倒角、沟槽的拔模角度都符合实际开模要求，不会出现建模时忽略工艺细节导致的生产干涉问题。设计过程中优先考虑了轮胎的接地特性，胎面弧度按照标准载荷下的接地印痕优化，胎侧的厚度变化兼顾了行驶时的缓冲性能与侧向支撑刚度，胎圈部分的轮廓与标准轮辋的座合尺寸完全匹配，

　　安装时可直接适配对应规格的轮辋模型，不需要额外调整配合面。从安装边界来看，模型的胎圈内径、断面宽度、外直径都对应常规家用乘用车的轮胎规格，轮辋配合面的锥度符合行业通用标准，装车校核时可直接与转向节、制动盘、轮罩等部件做装配干涉检查，胎侧的最大变形量预留了充足的跳动空间，在悬架上下极限行程内不会与轮罩内衬、翼子板发生剐蹭。胎面花纹的排布兼顾了排水性能与抓地力，纵向主沟槽的深度、宽度按照湿滑路面的排水需求设计，横向花纹的角度可以在制动时提供足够的接地摩擦力，胎肩部位的连续花纹块可以提升弯道行驶时的侧向支撑力，避免高速过弯时胎肩过度变形。模型的曲面连续性达到G2级别，做有限元分析时可以直接导入网格划分软件，不会出现曲面破面、

　　法线反向的问题，胎体内部的帘布层虽然没有做分层建模，但外轮廓的刚度等效形态完全符合实际轮胎的变形特性，做动力学仿真时可以准确还原轮胎的径向、侧向刚度参数，不需要额外做大量的参数修正。在整车NVH仿真中，胎面花纹的节距排布也做了对应还原，可以直接用于分析不同车速下的花纹噪声，为整车的静音优化提供基础参考。
