外板剪切机配套刑事检查器结构设计

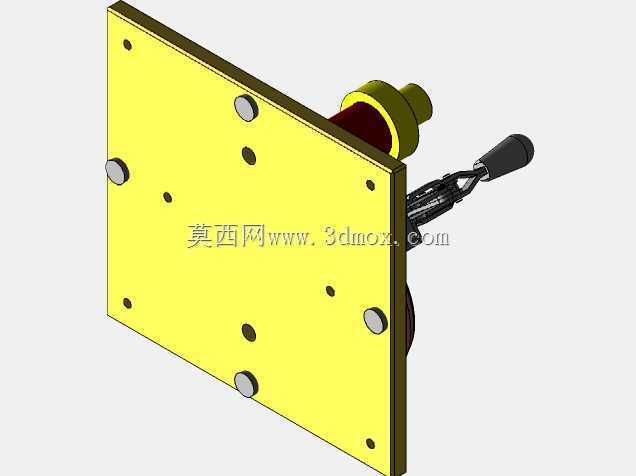

　　这套检查器结构主要配套外板剪切加工工序使用，在钣金件剪切作业的工位旁完成前置校验，避免待加工板材存在尺寸偏差、定位错位问题直接进入剪切工位，造成刀具崩损、板材报废的批量质量事故。日常生产场景里，外板剪切工序多处理大尺寸金属薄板，板材来料如果存在边缘变形、定位孔位偏移，靠人工目视检查很难在上下料的短时间内识别偏差，这套检查器就安装在剪切机进料侧的机架旁，板材上料时先贴合检查器的基准面板完成校验，确认所有定位点匹配后再推送至剪切工位，能把来料异常拦截在加工前。从结构设计逻辑来看，基准面板采用整块平板加工，面板上分布的多个定位凸点对应待检外板的工艺孔位，凸点高度统一控制在适配板材厚度的范围，不会因为凸点过高导致板材放置倾斜，

　　也不会因为高度不足无法识别孔位偏差。侧面配置的操作手柄采用杠杆式结构，扳动手柄时可以带动内部的定位销伸缩，板材放置到位后扳下手柄即可完成多点位同步校验，不需要操作人员逐个核对孔位，单块板材的检查时间可以压缩到两秒以内，适配剪切机连续作业的节拍要求。安装边界上，基准面板的安装孔位按照常规外板剪切机的侧装机架螺孔间距设计，四个角的固定沉孔可以直接适配M8规格的安装螺栓，不需要额外在设备机架上打孔改制，安装时只需要保证基准面板与剪切机进料台面的平行度误差控制在0.1mm以内，就能保证检测基准与加工基准的统一。结构上还预留了调整余量，定位凸点采用镶嵌式安装，后续如果加工不同规格的外板，只需要更换对应位置的凸点、调整定位销的行程，

　　不需要整体更换检查器主体，能适配同系列不同尺寸外板的检测需求。操作手柄的握持位置做了防滑纹理处理，操作人员戴劳保手套操作时也不会出现打滑，手柄的转动行程做了机械限位，避免扳动角度过大损坏内部的联动结构，长期高频使用也能保持结构稳定性。整套结构没有复杂的传动部件，日常维护只需要定期清理基准面板表面的金属碎屑，在手柄转动轴处加注少量润滑脂即可，不需要复杂的校准流程，适合钣金加工车间的多班次连续作业环境，能有效降低剪切工序的不良品率，减少刀具因为错位剪切产生的非正常损耗。
