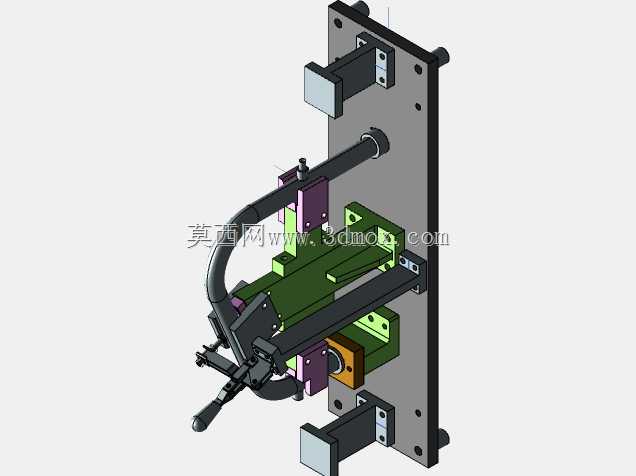

弯管对接定位专用焊接工装夹具

在金属管件焊接加工场景中，这类夹具主要解决异形弯管与对接接头焊接时的定位偏移问题，常见于汽配管路、液压管件、暖通管道的批量焊接工序，能替代人工手扶对位的传统作业方式，大幅降低焊接过程中管件移位导致的焊偏、错边、焊缝间隙不均等缺陷。整套夹具以立式安装板作为承载基体，安装板上预留多组螺栓固定孔位，可直接固定在焊接工作台或变位机法兰面上，安装边界适配常规焊接工位的操作空间，不会与焊枪行走路径产生干涉。夹具的定位模块采用仿形支撑块设计，针对弯管的圆弧曲面做了贴合型面加工，装夹时能完全贴合管件外壁，避免硬质夹块压伤管件表面，同时保证弯管的空间角度与对接端的同轴度公差控制在焊接工艺要求范围内。压紧机构采用快速夹钳搭配可调压头的结构，操作人员扳动夹钳手柄即可完成锁紧与释放动作，压头的伸出长度可根据管件实际外径做微调，兼容一定尺寸范围内的同类型弯管焊接装夹需求，无需更换整套夹具即可适配小范围的规格变动。设计过程中优先考虑焊接作业的操作便利性，所有压紧操作端都布置在夹具正面的操作侧，焊枪可达性覆盖整条待焊焊缝，不会出现夹具结构遮挡焊接位置的情况；同时夹具的定位块、压头等易损耗部件都采用螺栓连接的可拆卸结构，长期使用出现磨损、焊渣粘附损伤后可快速更换，无需整体报废维修。整套夹具的受力结构经过校核，焊接过程中承受的焊接应力、管件热变形应力都能通过安装板传递到工作台，不会出现夹具变形导致的定位精度丢失，定位基准统一，重复装夹的精度一致性可满足批量焊接生产的工艺要求，能有效降低焊接工序的装夹辅助时间，提升焊接作业的整体效率与成品合格率。
