棘轮棘爪单向间歇传动机构结构

项目分类:通用机械零部件 发布时间:2024-10-20 ID:785500
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构
  • 棘轮棘爪单向间歇传动机构结构

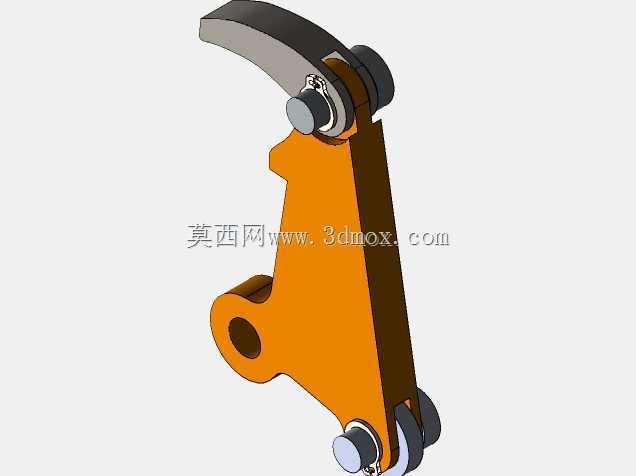

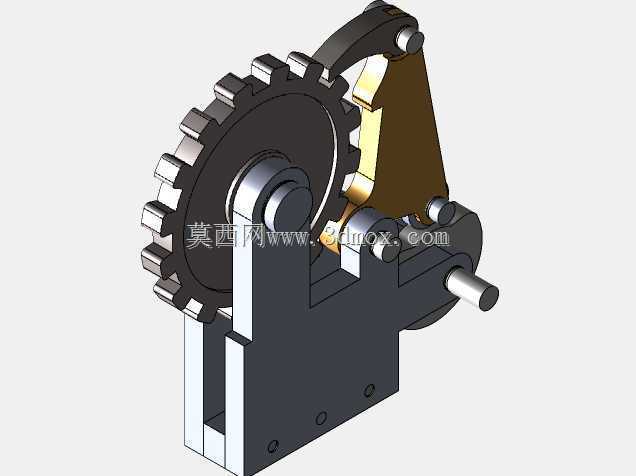

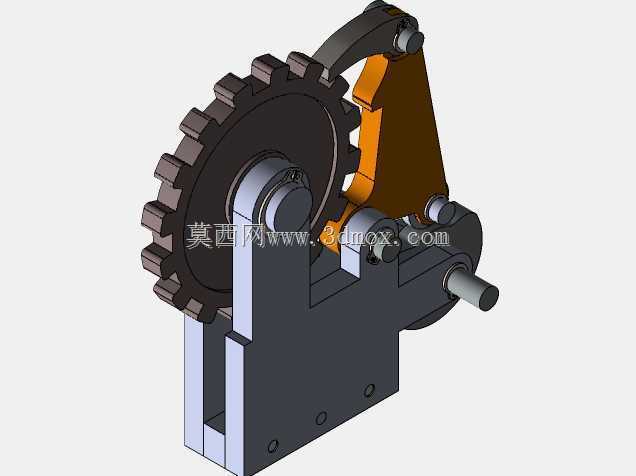

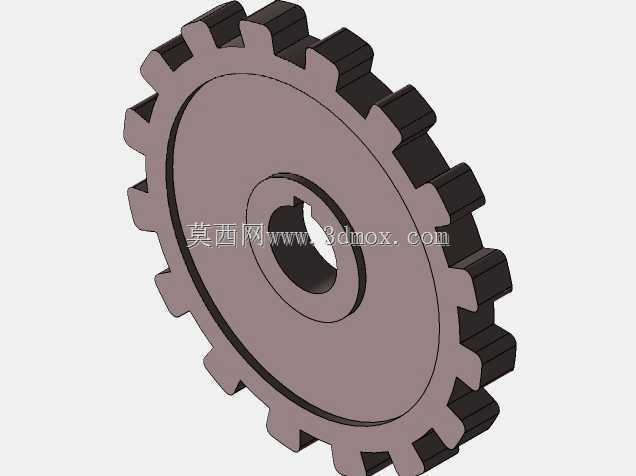

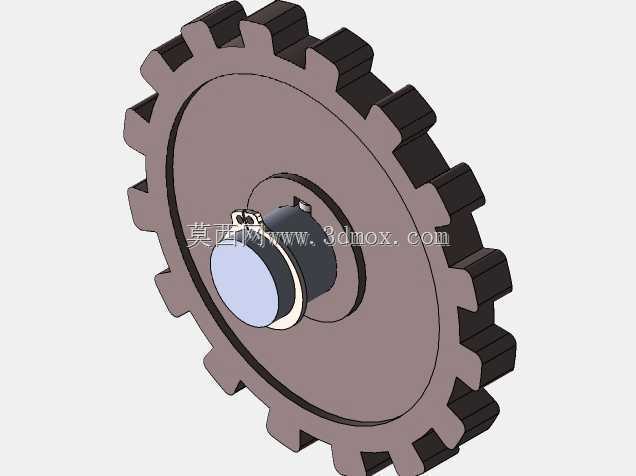

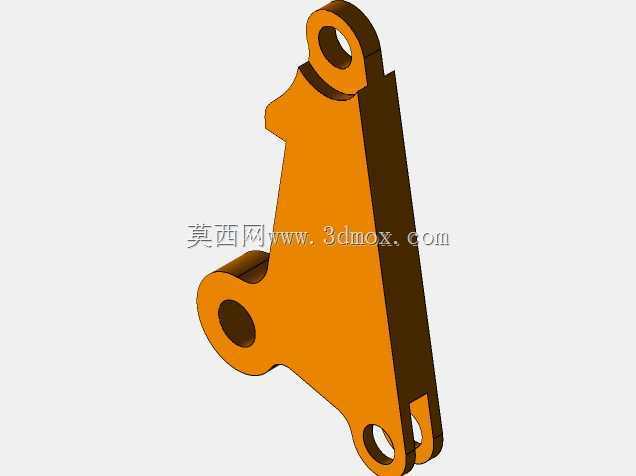

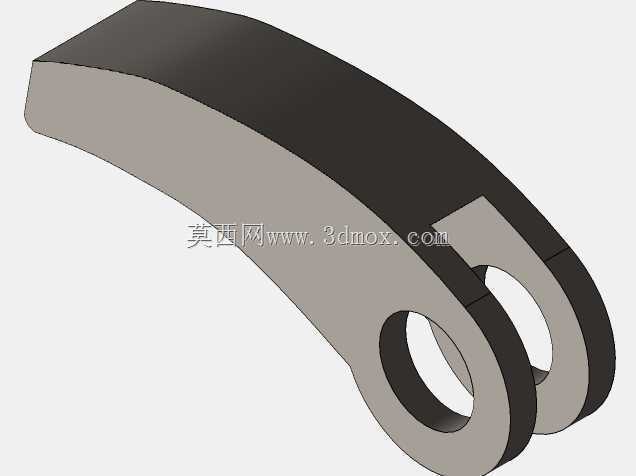

  这套棘轮棘爪传动结构,核心是实现单向间歇运动传递,在各类需要单向步进、防止逆转的机械场景中应用广泛,比如轻工输送线的间歇进给工位、手动起重设备的止逆结构、机床进给机构的单向步进单元,都能看到这类结构的变体。从结构设计来看,带齿棘轮与主动摆臂上的棘爪配合,当摆臂沿工作方向摆动时,棘爪卡入棘轮齿槽推动棘轮同步转动,当摆臂回程时,棘爪沿棘轮齿面滑过,不会带动棘轮反转,同时配套的止动棘爪可以在负载状态下锁止棘轮,避免受反向载荷作用出现倒转,保障传动过程的可靠性。设计过程中首先要匹配传动扭矩需求确定棘轮模数与齿形参数,齿槽的角度既要保证棘爪能顺利滑入卡合,也要避免回程时出现卡滞,棘爪的铰接位置需要经过力学计算,

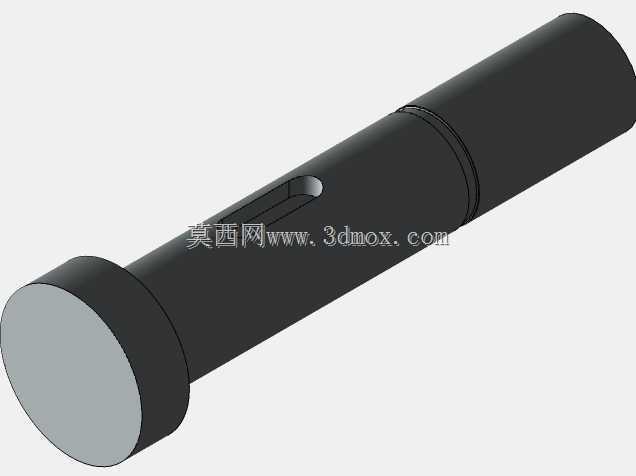

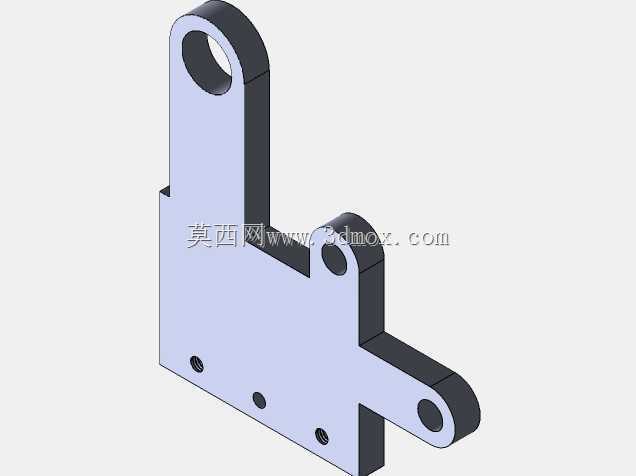

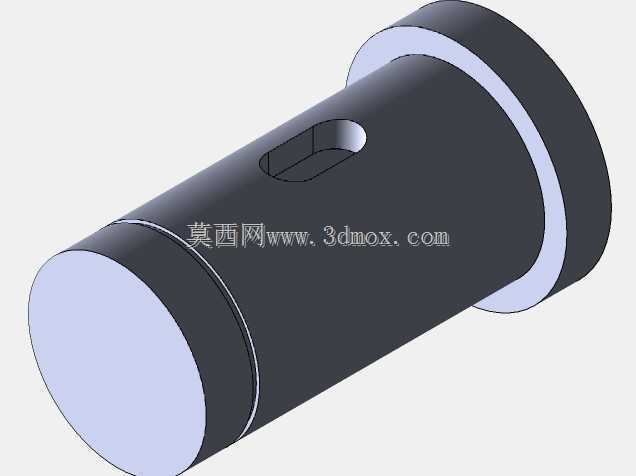

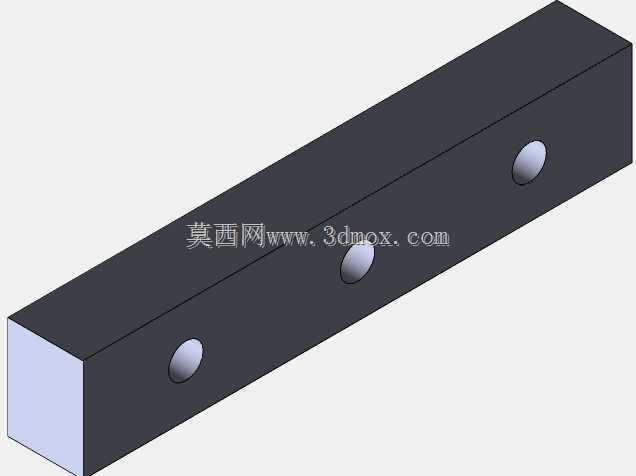

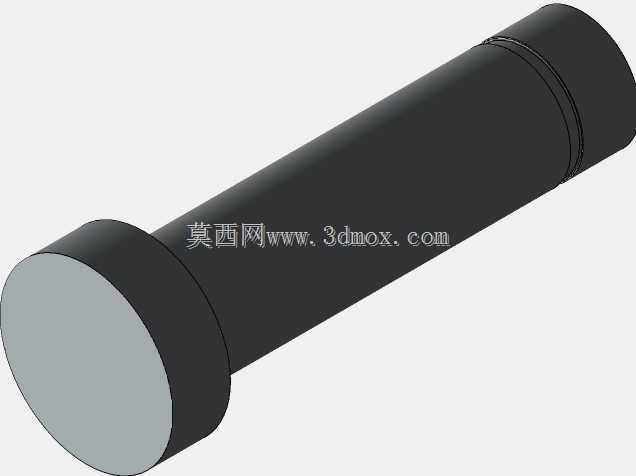

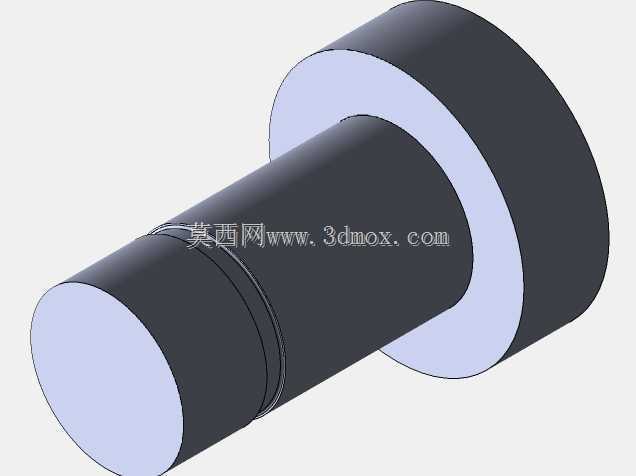

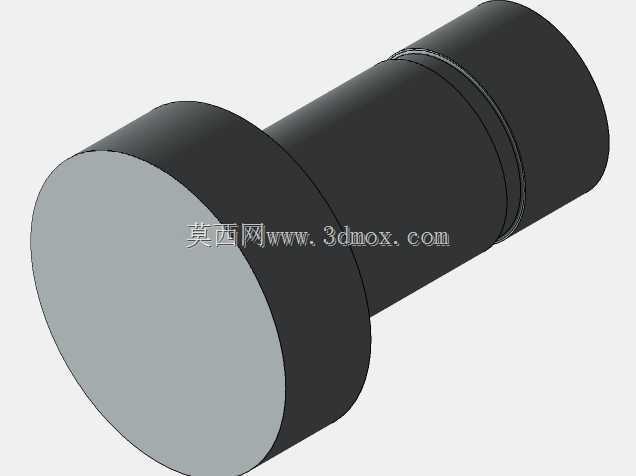

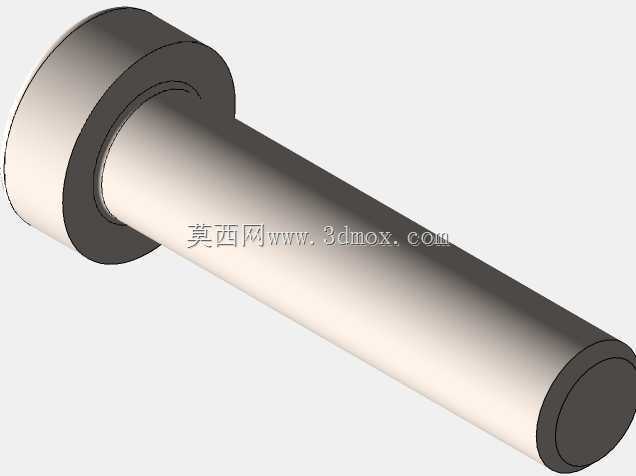

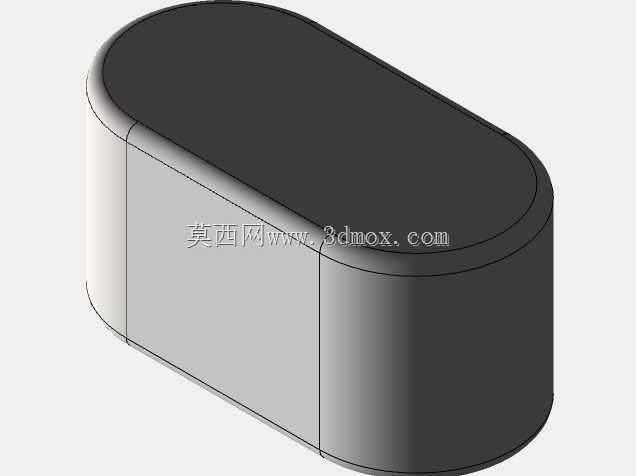

  保证工作状态下棘爪能在弹簧或自重作用下始终贴紧棘轮齿面,不会出现脱扣失效。整个机构的安装基准以棘轮的转轴为核心,支架部分预留了两个同轴的安装孔位,用于固定棘轮转轴,摆臂的铰接轴与棘轮转轴保持平行,两轴的中心距需要严格控制公差,避免棘爪啮合深度不足或者出现干涉。支架底部设置了两个安装沉孔,可通过螺栓将整个机构固定在设备安装基板上,输出轴从棘轮侧伸出,可通过键连接传递扭矩到下游执行部件。从外形边界来看,整个机构的外轮廓最大尺寸集中在棘轮齿顶圆与摆臂摆动的极限位置,设计安装空间时需要预留摆臂往复摆动的运动余量,避免周边部件与运动中的摆臂、棘爪发生碰撞。棘爪与棘轮的接触部位需要考虑耐磨性能,实际加工中通常会对齿面和棘爪头部做淬火处理,

  提升接触表面的硬度,减少长期往复啮合带来的磨损量,延长机构的维护周期。这类结构相比其他间歇传动机构,结构组成简单,工作可靠性高,不需要复杂的控制逻辑就能实现单向间歇传动,在手动操作的机械结构、低速重载的间歇进给场景中具备很高的应用性价比,建模过程中需要重点保证齿形的啮合间隙、铰接部位的同轴度公差,避免装配后出现运动卡滞或者啮合不到位的问题。
