螺旋镂空圆柱套筒结构设计

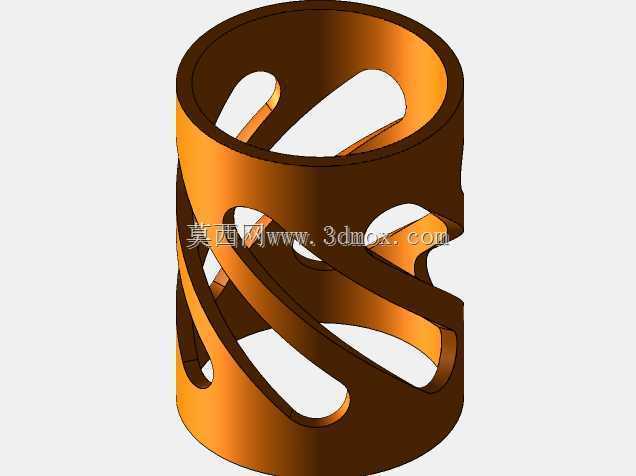

　　这类带连续螺旋镂空的圆柱套筒构件，常被用在轻载传动导向、物料柔性输送、流体整流导流的场景中，比如小型包装设备的导料通道、自动化产线的工件缓冲导向套、小型流体设备的整流栅，也可作为创意机械结构的运动演示构件。从结构设计逻辑来看，整体采用等壁厚圆柱筒体作为基底，连续螺旋走向的镂空槽沿筒体周向均匀排布，相邻螺旋筋带的宽度保持一致，既保证了筒体整体的结构刚度，又通过镂空设计大幅降低了构件自重，同时螺旋贯通的槽道可以实现物料的连续螺旋导向，或是为运动件提供螺旋轨迹的导向限位。设计过程中首先要确定筒体的内外径参数，外径尺寸需要匹配安装位的内孔公差，通常采用h7级间隙配合保证安装顺畅，内径尺寸则根据穿过的工件或是流体的通径需求确定，

　　壁厚取值要兼顾强度与成型工艺性，若采用金属机加工，壁厚不小于2mm避免加工变形，若采用3D打印成型，壁厚可适当减小但需满足打印最小壁厚要求。螺旋槽的导程参数是核心设计点，导程大小直接决定了螺旋导向的倾斜角度，导程越小螺旋升角越大，物料或运动件沿螺旋方向的行进速度越慢，缓冲效果越好，导程越大则行进速度越快，输送效率更高，设计时需要根据实际的输送节拍或是运动速度要求计算匹配导程。镂空槽的宽度需要根据导向对象的尺寸确定，若作为工件导向槽，槽宽要比工件对应尺寸大0.5-1mm预留活动间隙，避免卡滞；若作为流体通道，槽宽则需要根据通流面积要求计算，保证流体通过时的压损在允许范围内。筒体两端的端面需要设计平整的安装定位面，

　　可根据安装需求在端面加工定位止口或是安装孔，保证构件安装后的同轴度，避免螺旋槽轨迹偏移导致的运动卡滞。筋带与筒体的连接处采用圆角过渡，避免应力集中，尤其是在承受交变载荷的使用场景下，圆角过渡可以大幅提升构件的疲劳强度，延长使用寿命。这类结构在建模时需要先构建基础圆柱曲面，通过螺旋线投影切割的方式生成连续的镂空槽，再对所有棱边做倒圆角处理，保证曲面顺滑无突变，既满足结构力学要求，也能适配各类加工成型工艺。
