带侧接管路法兰式安装基座结构件

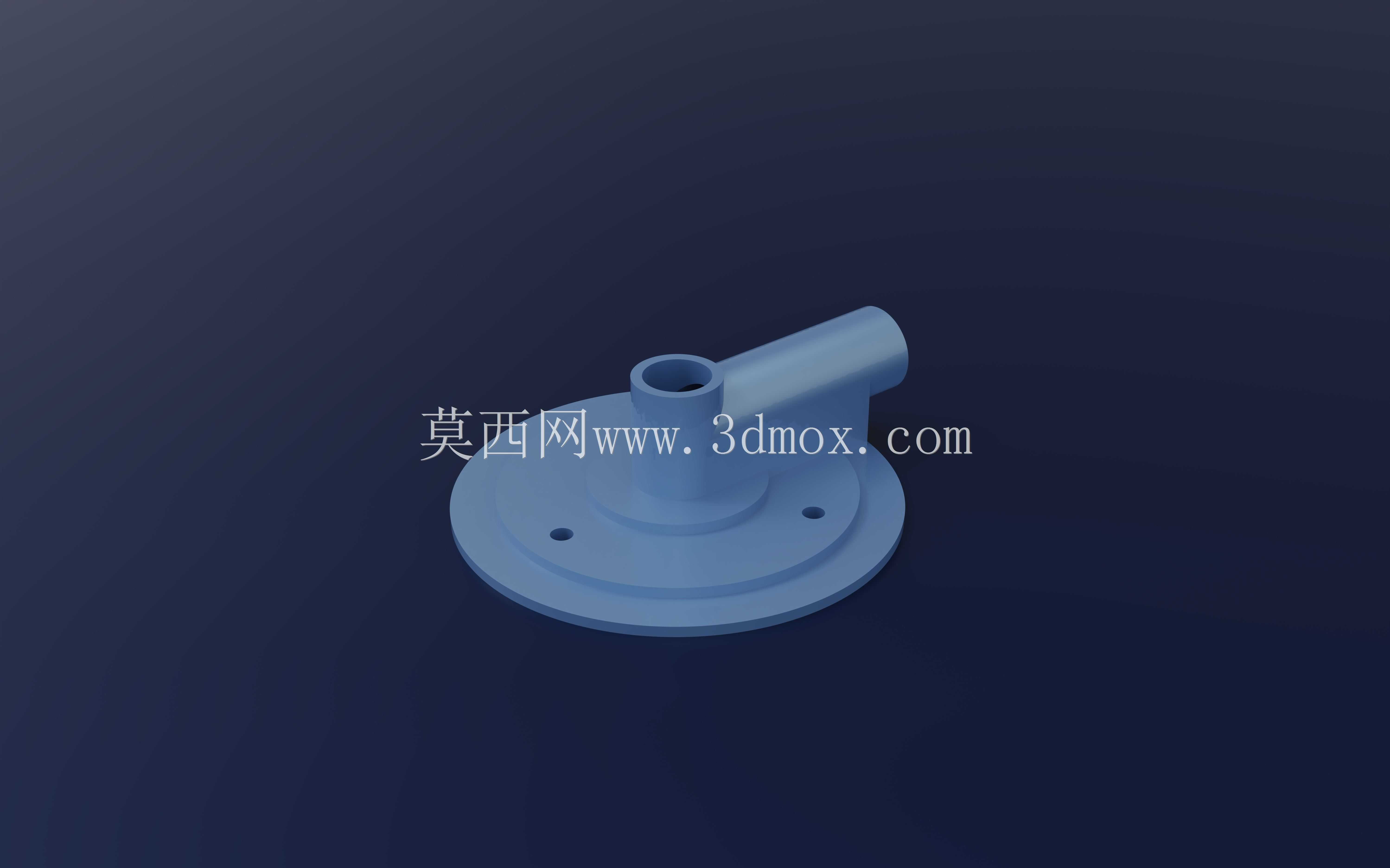

　　该结构件属于管路系统配套的安装支撑类零件，主要应用在低压流体输送管线的终端固定、侧向支路引出场景，常见于小型化工实验装置、民用供水支路、气动控制回路的管线转接位置，承担管路定位、支路对接、承载密封载荷的作用。零件主体采用圆盘式法兰底座设计，底座上对称布置两个安装通孔，孔位间距匹配常规DN25规格法兰的安装孔距，安装时可通过M6螺栓穿过通孔将整个构件固定在设备面板、墙面支架或者主管道预留的安装位上，底座底面设计为全平面结构，安装时可搭配橡胶密封垫实现结合面的静密封，避免流体从安装缝隙渗漏。底座中心向上延伸出圆柱形凸台，凸台中心开设轴向通孔，该通孔为流体主通路，孔径与底座安装面垂直，可直接对接垂直方向的管路，凸台外径做了阶梯过渡设计，

　　靠近底座的位置直径更大，提升根部的结构强度，避免管路受侧向力时出现根部断裂的问题。凸台侧方以45度仰角延伸出圆柱形侧接管路，侧管内部通孔与中心凸台的主通路完全连通，形成斜向三通式的流道结构，侧管的外圆面做了等直径设计，可直接套接柔性软管或者通过卡套接头连接硬质金属管，侧管与中心凸台的连接位置做了圆弧过渡处理，消除应力集中点，同时优化流道的转角形态，减少流体流经转角时的阻力损失与湍流现象。整个零件的壁厚设计均匀，底座厚度为8mm，凸台与侧管的壁厚保持在3mm，既满足低压工况下的结构强度要求，也避免壁厚不均导致的注塑或者3D打印成型缺陷，零件所有棱边均做了R0.5的圆角处理，没有尖锐边角，方便安装操作时的拿取，

　　也避免应力集中导致的零件开裂。流道内部的转角位置做了平滑圆弧过渡，没有直角死角，可减少流体输送过程中的杂质沉积，适合输送清水、低压压缩空气、低粘度化学试剂等介质，安装时需注意侧管的朝向要与支路管线的走向匹配，避免安装后出现管路弯折的问题，底座安装时的螺栓锁紧扭矩控制在8N·m即可，避免扭矩过大导致底座变形破坏密封面。
