橡胶裁切用定位支撑构件结构设计

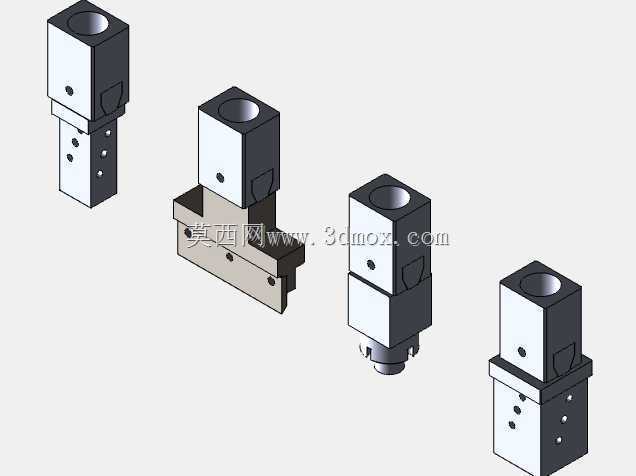

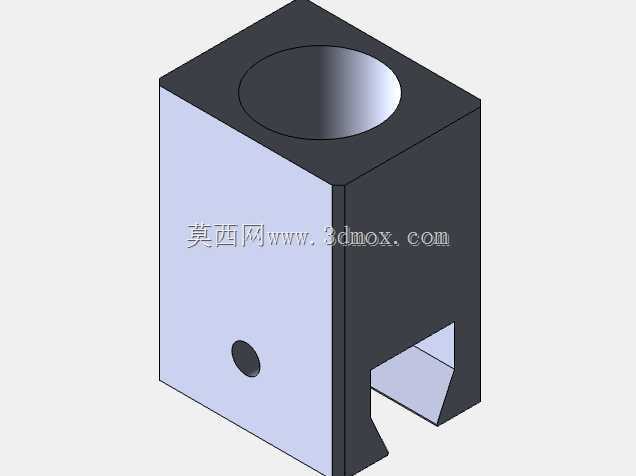

　　该构件主要应用于橡胶制品裁切生产线的刀模定位工位，作为裁切动作的刚性支撑与定位基准使用，适配连续输送带送料的橡胶片材裁切工序，可在切刀下行完成橡胶冲切的过程中，为刀头提供稳定的侧向限位与底部支撑，避免裁切过程中刀头偏移导致的橡胶切口不齐、毛边超标问题。从结构设计来看，整体采用方块式主体构型，顶部开设的圆形通孔用于穿装裁切刀杆的导向轴套，孔壁与轴套采用小间隙配合，保证刀杆上下往复运动时的同轴度，避免长期往复动作出现的卡滞、偏磨问题；主体侧面开设的小圆孔为锁紧销安装孔，可穿装紧定螺钉对内部导向轴套进行周向与轴向固定，防止轴套在反复冲击载荷下出现窜动；主体下部开设的开口槽为避让槽，用于裁切完成后橡胶料片的下落导出，

　　槽口的斜角设计可减少料片下落时的卡滞概率，避免裁切后的余料在构件内部堆积影响连续生产。设计过程中优先考虑了构件的安装适配性，主体的外侧直面可直接贴合固定在裁切设备的安装立板上，不需要额外设计复杂的转接安装座，安装时仅需通过侧面的锁紧孔完成定位固定即可，整体安装边界规整，无外凸的异形结构，可在紧凑的裁切工位布局中完成安装，不会与周边的送料辊、压料构件产生运动干涉。构件的壁厚设计充分考虑了裁切过程的冲击载荷，主体承载区域的壁厚预留了足够的刚性余量，在切刀高频冲切的载荷下不会出现形变，可长期保持定位精度，减少设备日常维护中的校准频次。下部开口槽的尺寸匹配常规橡胶裁切件的出料尺寸，槽内壁做了顺滑过渡处理，避免刮伤裁切完成的橡胶件表面，保证成品外观质量。顶部导向孔的轴线与下部出料槽的中心保持严格同轴，保证切刀下落时正好对准出料槽中心位置，让裁切力完全沿构件中心传递，避免偏载导致的构件固定螺栓松动问题。
