摩托车挡风玻璃安装固定支架结构设计

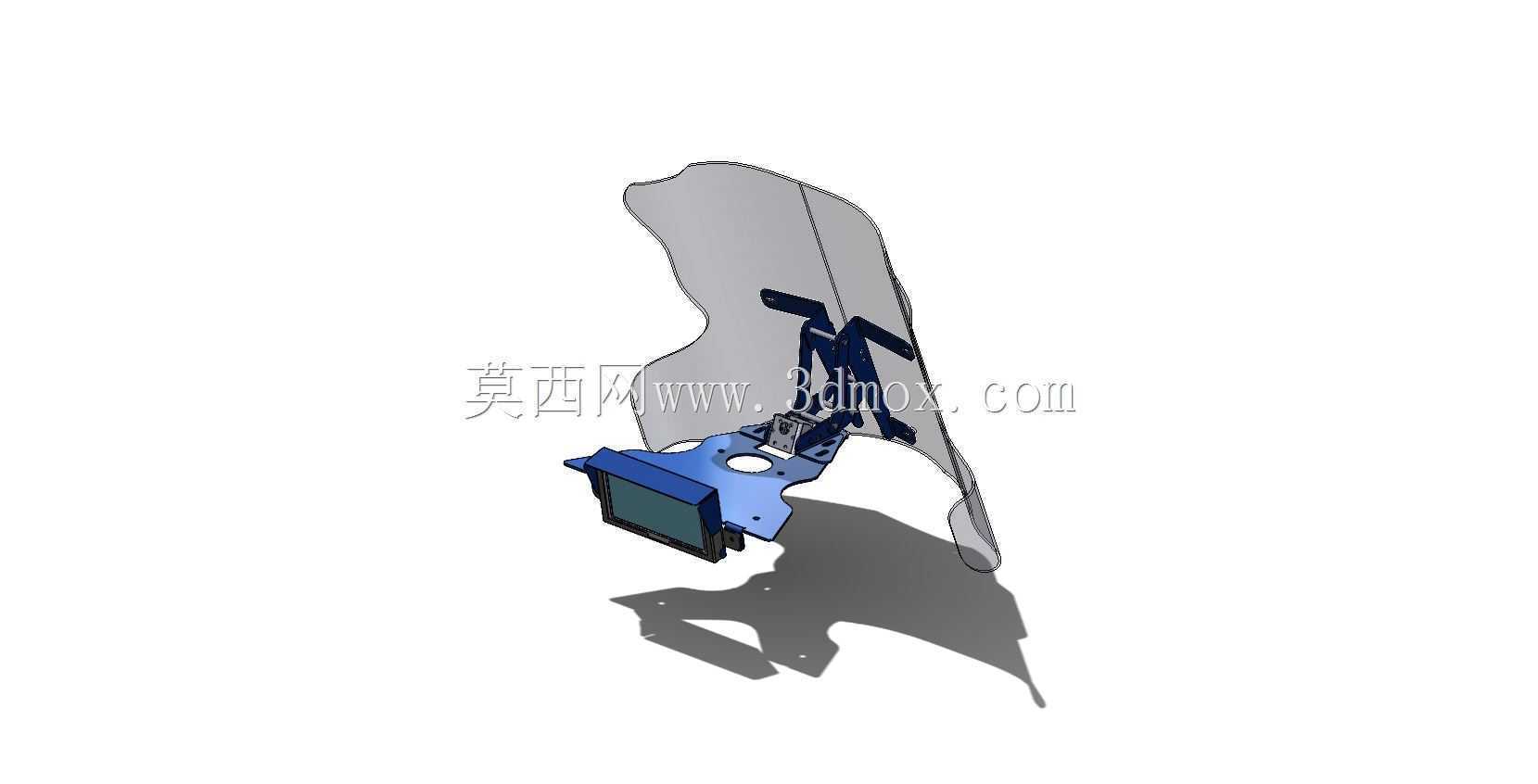

　　该支架为摩托车骑行场景下的挡风玻璃专用固定支撑结构，日常使用中主要承担挡风玻璃的承载、定位与抗振功能，适配街车、拉力款摩托的前部改装或原厂装配需求，能够在高速骑行时分散挡风玻璃承受的风阻载荷，避免玻璃出现晃动、开裂甚至脱落的问题，同时为前部拓展安装的小型仪表、行车记录仪等配件预留了安装点位。从结构设计逻辑来看，整体采用钣金折弯+冲压成型的组合工艺，主体支撑臂的弧度完全贴合摩托车前部导流罩的曲面走向，不会额外增加过多迎风面积，也能避免与车把转向、前部线束产生运动干涉。支架下部的安装基座设置了多组不同间距的螺栓过孔，可适配不同车型前部预留的安装螺柱位置，孔位周边做了翻边强化处理，能降低长期振动下的孔位开裂风险；

　　中部的弯折结构做了变截面处理，在保证整体支撑刚度的前提下，尽可能削减了不必要的材料厚度，控制整体自重。上部与挡风玻璃连接的位置设置了柔性缓冲垫的安装槽，装配时可搭配橡胶缓冲垫使用，能够过滤骑行过程中发动机传递、路面颠簸带来的高频振动，避免玻璃与金属支架硬接触产生的应力集中。从安装边界来看，支架整体装配完成后，下部基座的安装面距离车把最大转向轨迹预留了15mm以上的安全间隙，不会影响车把的左右满舵转动；上部支撑点的高度设置在常规骑行视线的下方区域，不会遮挡骑手的前方观察视野，挡风玻璃安装后与支架的连接点共三处，形成稳定的三角支撑结构，可承受120km/h时速下的正面风阻载荷不产生明显形变。设计过程中还考虑了户外使用的耐候性需求，金属件表面可做喷塑或阳极氧化处理，应对雨水、扬尘带来的腐蚀问题，所有棱边都做了圆角钝化处理，避免装配和日常维护时划伤操作人员，支架上预留的小型安装平面可直接固定拓展配件，无需额外打孔破坏原有结构强度。
