手动按压式办公打孔器三维结构设计

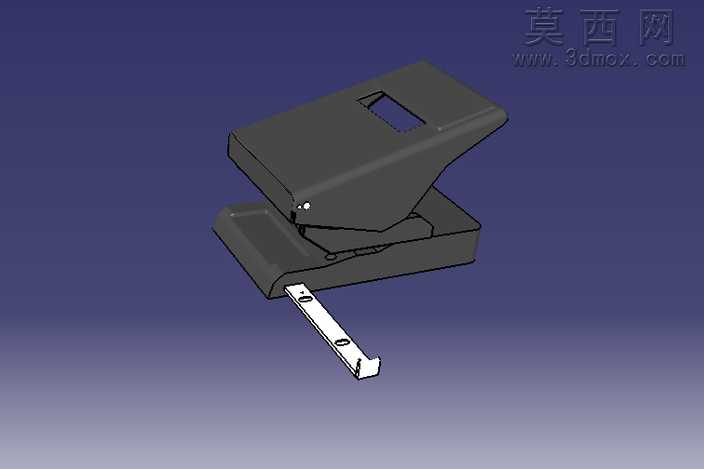

本模型为手动按压式办公打孔器的三维结构设计，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每个零部件的尺寸公差、配合间隙进行了合理设定，确保模型可直接用于结构验证与生产参考。模型整体外观采用流线型一体化设计，上压盖与下底座通过中部的铰接转轴实现开合联动，铰接位置设置了限位凸台，避免按压行程过大导致的结构损坏，同时在铰接处预留了扭簧安装位，可实现打孔完成后的上盖自动复位，提升使用手感。上压盖内部集成了冲头安装槽，冲头采用高硬度钢材的材质设定，刃口做了斜角打磨处理，可有效降低打孔时的剪切阻力，冲头与下底座上的对位冲孔采用间隙配合，冲孔下方设置了纸屑收纳空腔，可集中收纳打孔产生的圆形纸屑，避免污染办公桌面。模型附带的定位标尺采用抽拉式结构设计，标尺表面刻印了标准纸张定位刻度，可适配A4、B5等多种常规办公用纸的打孔对位需求，标尺端部设置了限位挡块，防止抽拉时标尺从底座脱落。渲染阶段采用哑光工程塑料作为上下外壳的材质，表面添加了细微的磨砂纹理，还原真实办公文具的触感表现，冲头与铰接销轴采用金属镀铬材质，添加了轻微的环境反射效果，区分不同部件的材质质感。整体结构设计充分考虑了人机工程学，上压盖的按压面做了弧形凹陷处理，贴合手掌按压的弧度，降低长时间使用的手部疲劳，底座底部预留了防滑胶垫的安装位置，可提升使用时的设备稳定性，避免打孔过程中设备移位。整个装配模型包含了所有运动部件的约束关系，可直接进行运动仿真，验证打孔行程、冲头对位精度等核心参数，为同类小型手动冲压工具的结构优化提供了可靠的三维参考。
