汽车发动机端盖三维结构设计作品

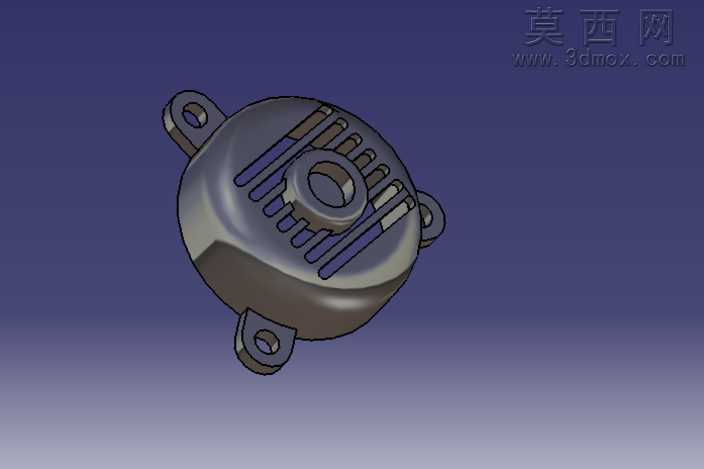

本作品为汽车发动机端盖的三维结构设计，建模阶段依托参数化三维设计逻辑完成全特征构建，首先对端盖的整体轮廓进行草绘定位，以中心安装轴孔为核心基准，确定端盖的圆形主体轮廓边界，再依次排布三个带安装通孔的固定耳结构，每个固定耳的位置均经过安装间隙校核，确保与发动机缸体对应安装位的孔位完全匹配，避免装配干涉问题。主体曲面构建采用多段放样与曲面缝合工艺，还原端盖的弧面过渡造型，保证壳体壁厚均匀一致，兼顾轻量化设计与结构强度要求。端盖表面的散热筋条采用阵列特征完成排布，筋条的高度、宽度与间距均参考发动机工作时的散热需求设定，既能够提升端盖整体的结构刚性，减少工作过程中的共振形变，又可以增大散热面积，辅助发动机工作时的热量导出。中心轴孔位置设计有同轴的环形凸台结构，凸台端面经过平面度约束，可保证与密封件的贴合精度，防止机油渗漏问题。材质渲染阶段，为端盖主体赋予压铸铝合金材质，调整材质的金属粗糙度与反光参数，还原压铸件表面的细微磨砂质感，固定耳的安装孔内赋予金属切削面材质，体现机加工后的光洁度特征，散热筋条的棱边位置做微小倒角处理，避免应力集中的同时还原真实零件的工艺细节。设计过程中充分考虑零件的工艺可行性，所有拔模角度均符合压铸生产的工艺要求，不存在倒扣、壁厚突变等不利于量产的结构问题，各安装位的尺寸公差预留合理，可直接用于后续的工程图导出与工艺分析。整体模型的特征树逻辑清晰，参数可编辑性强，可根据不同型号发动机的安装需求快速调整尺寸参数，适配不同的设计场景，模型的渲染效果真实还原了零件的实物质感，结构细节完整无缺失，能够直观展现发动机端盖的设计特点与结构优势。
