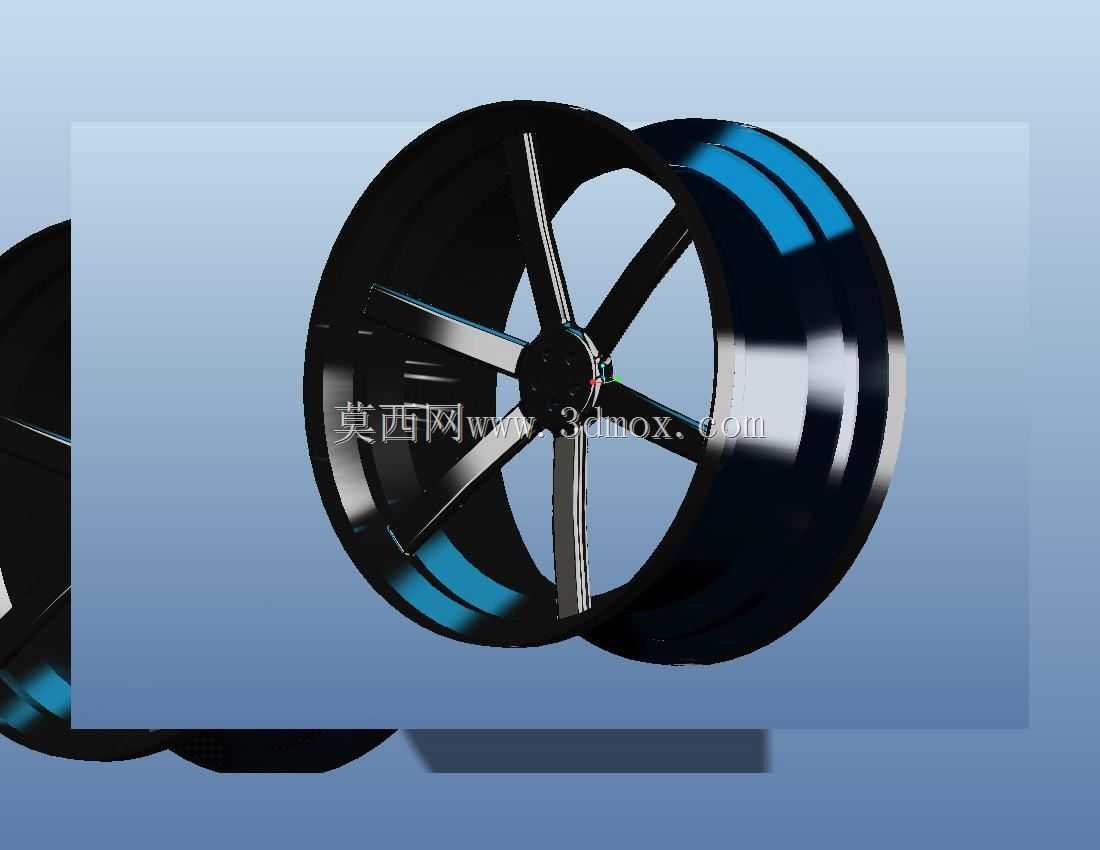

五辐亮面汽车轮毂轮辋结构设计

　　该轮辋为乘用车行走系统核心承载部件，主要适配家用轿车、入门运动车型的改装与量产配套场景，承担轮胎固定、载荷传递、行驶缓冲的核心作用，是连接车桥与橡胶轮胎的关键结构件。设计阶段优先考虑轮辋与轮胎的匹配边界，轮缘处采用标准深槽轮辋轮廓，胎圈座角度与圆角参数完全适配常规子午线轮胎的安装要求，可保证轮胎充气后与轮辋贴合紧密，高速行驶时不会出现胎圈滑脱、漏气等风险。辐条采用五辐对称布局，单根辐条做变截面处理，靠近轮毂中心安装盘的位置截面厚度更大，向轮缘延伸过程中逐步收窄，既保证了径向、侧向载荷传递的结构强度，也能为制动系统留出足够的散热空间，避免长时间制动后热量堆积在轮腔内部加速轮胎老化。中心安装面预留了标准螺栓孔分布圆，

　　匹配常规乘用车的轮毂轴承安装接口，安装面的平面度公差控制在0.1mm以内，可保证轮辋装车后端面跳动量符合行驶要求，减少高速行驶时的方向盘抖动问题。轮辋主体采用亮面切削+深色涂装的分色设计，辐条表面做高光处理，轮辋桶身内侧做哑光深色处理，既满足外观装饰需求，也能降低日常行驶中泥水、砂石附着后的视觉脏污感。设计过程中通过有限元仿真完成了弯曲疲劳、径向疲劳的工况校核，在1.3倍额定载荷的冲击测试工况下，辐条与轮辋连接位置的应力集中系数控制在材料屈服强度的70%以内，可覆盖日常城市道路、轻度非铺装路面的行驶需求。轮辋的轴向宽度、偏距参数经过匹配计算，装车后不会与翼子板、刹车卡钳发生运动干涉，

　　转向到最大角度时轮胎与轮拱内衬的间隙保留有足够安全余量，不需要额外加装法兰盘调整轮距即可直接适配对应车型。轮辋的气门嘴孔预留位置避开了辐条遮挡区域，后续充气、胎压监测模块安装都有足够操作空间，日常维护无需拆卸轮辋即可完成操作。
