BAJA越野赛车管式防滚架结构设计

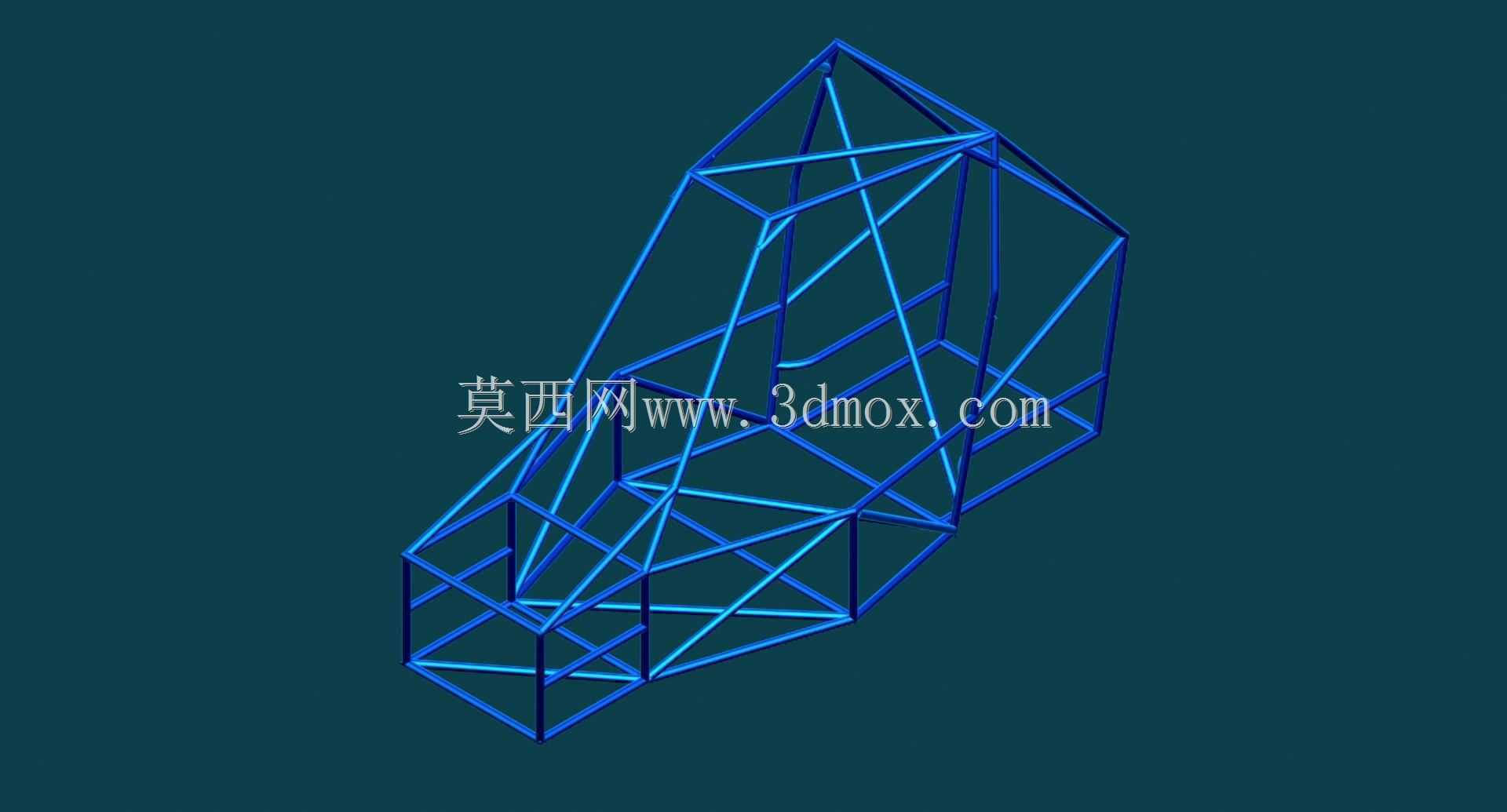

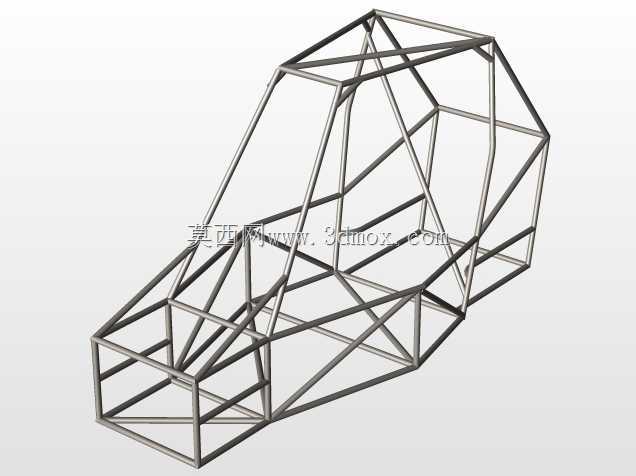

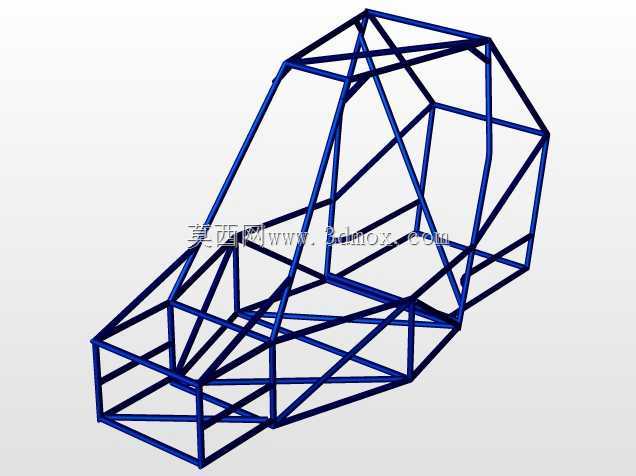

　　该防滚架为越野赛事专用的乘员舱核心防护结构，主要应用于小型越野方程式、BAJA类全地形越野赛车的整车安全防护场景，是赛车整车结构中承担碰撞吸能、乘员生存空间保障的核心承载部件。从实际赛事使用需求出发，该结构采用空间桁架式设计思路，整体以冷拔无缝钢管拼接成型，所有管材交汇节点均采用相贯线切割后满焊处理，避免应力集中导致的碰撞断裂风险。设计过程中首先锁定乘员舱的核心安装边界：前部预留转向系统、制动踏板组的安装空间，横向宽度匹配赛车座椅安装点间距，保证驾驶员佩戴头盔后头部与两侧管材的安全间隙不低于80mm，纵向长度覆盖驾驶员从脚踝到肩部的完整乘坐区域，后部衔接动力总成安装框架，下部预留悬架摇臂、减震器的安装支座焊接位。结构受力层面，

　　主防滚环采用大管径管材布置在驾驶员背部位置，斜向支撑管从主防滚环顶部延伸至前部车架下纵梁，形成多组三角形稳定受力结构，侧边防撞横杆分三层布置，最下层对应驾驶员髋部位置，中层对应肋部，上层对应肩部，侧面碰撞时可将冲击力快速分散至整个桁架结构，避免局部变形侵入乘员生存空间。顶部防滚梁采用拱形设计，既满足车辆翻滚时的顶部承压要求，又尽可能降低上部结构重量，前部斜撑管同时承担前悬载荷传递与前部碰撞吸能的作用，翻滚工况下可通过管材的可控塑性变形吸收冲击能量，避免冲击力直接传递至乘员区域。安装边界上，该防滚架下部通过四个主连接点与车架下部主纵梁刚性连接，所有连接节点均做加强筋板焊接处理，侧边防滚管上预留安全带安装支座的焊接点位，

　　安装高度符合赛事安全规范中安全带肩带、腰带的固定点位置要求，前部预留仪表台、转向柱的安装固定位，不需要额外打孔破坏管材结构强度。实际使用中，该结构可在车辆正面碰撞、侧面撞击、整车翻滚等多种极端工况下，保证乘员舱的有效生存空间不被挤压变形，同时桁架式的镂空结构不会遮挡驾驶员的侧向、前部视野，整体重量控制在合理区间，不会过度增加整车簧上质量，兼顾防护性能与整车轻量化需求。
