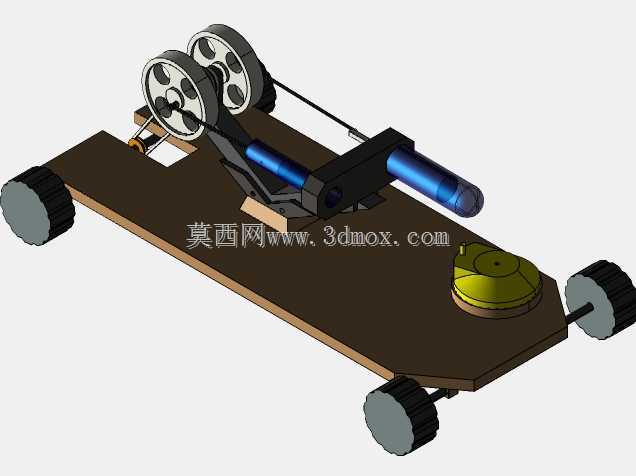

搭载伽玛型斯特林发动机的小车结构设计

　　这套结构设计聚焦外燃式热力原动机在小型移动载具上的集成应用，核心围绕伽玛构型斯特林发动机的动力输出特性，完成与轮式移动底盘的匹配整合。从实际应用场景来看，这类集成结构主要服务于热力机械教学演示、小型外燃动力载具原理验证场景，可直观展示斯特林循环的能量转换过程，帮助学习者理解外燃机的动力传递逻辑，也可作为小型热力驱动装置的原理样机，验证低功率外燃动力在轻量化移动平台上的适配可行性。

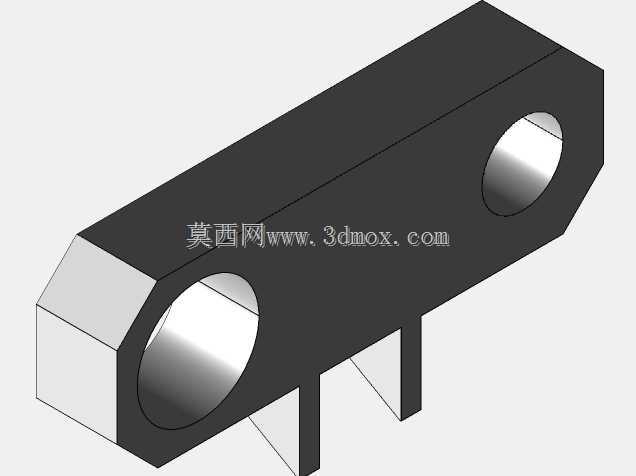

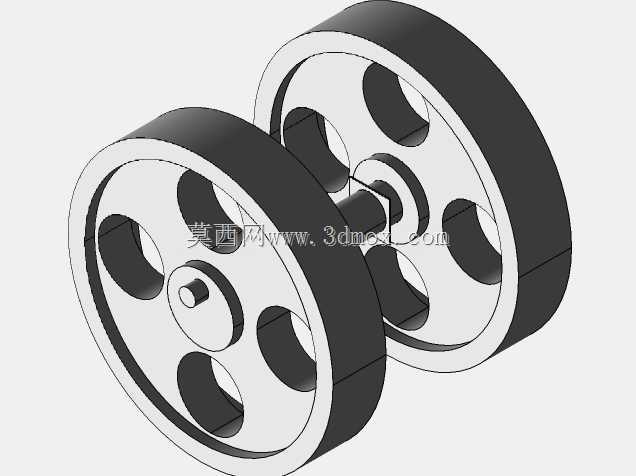

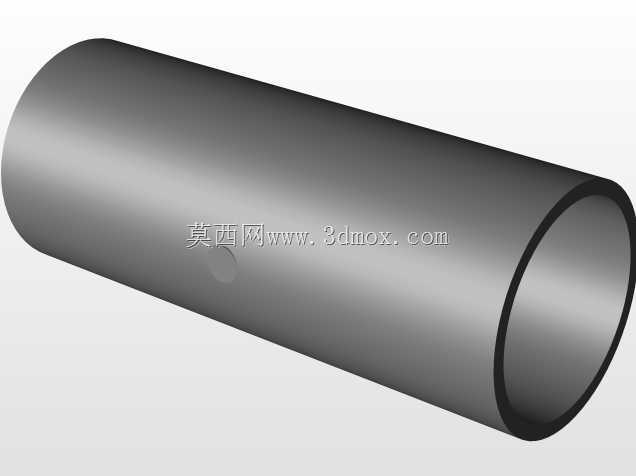

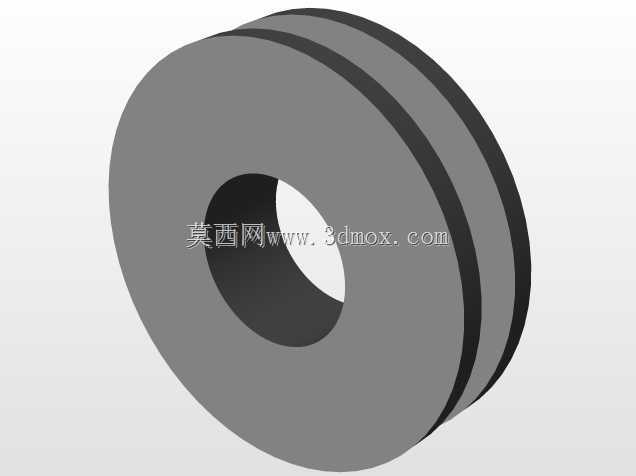

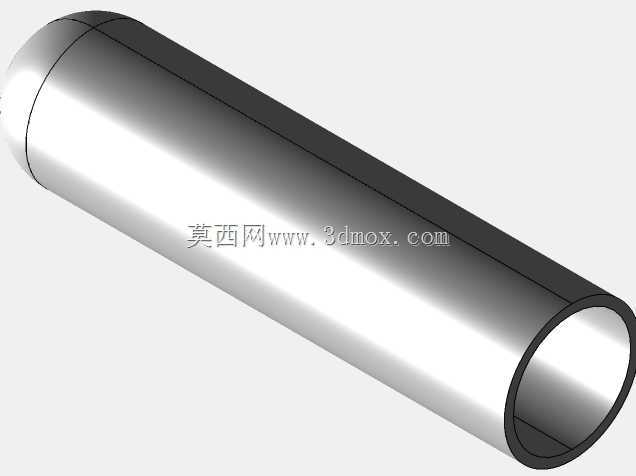

　　设计过程中首先明确了伽玛型斯特林发动机的结构边界：该构型采用独立布置的动力缸与置换缸，置换缸负责冷热腔工质的周期性置换，动力缸完成工质膨胀做功的能量输出，两个缸体呈平行排布，通过曲柄连杆机构将活塞的往复运动转换为曲轴的旋转运动，曲轴端同步布置飞轮结构，利用飞轮的转动惯量克服活塞运动的死点问题，保证动力输出的连续性。动力输出端通过带传动结构将曲轴扭矩传递至后轮轴，带传动的传动比经过匹配计算，既保证发动机输出扭矩能够克服小车的行驶阻力，也避免传动比过大导致的发动机负载过高、无法维持持续循环的问题。

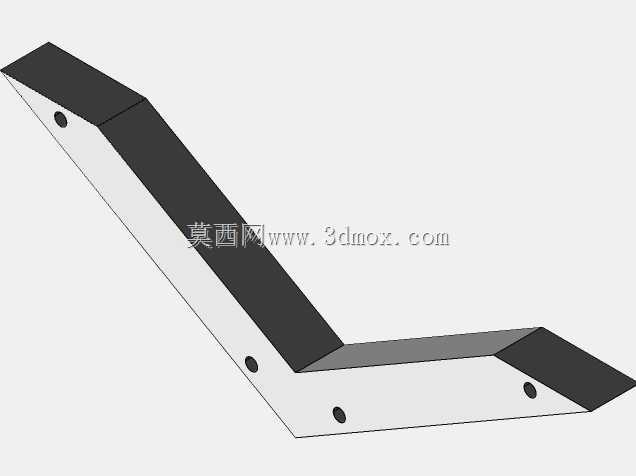

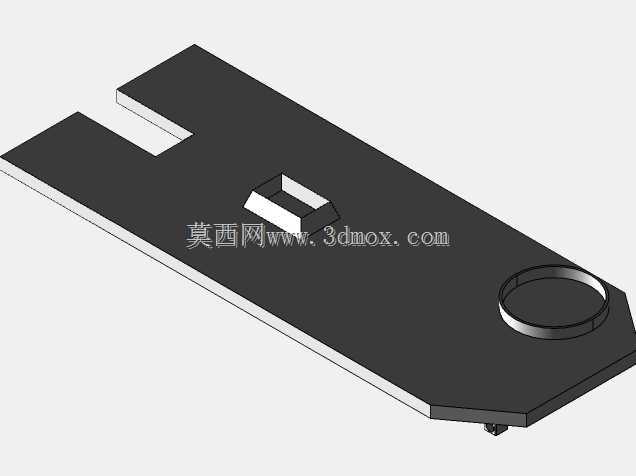

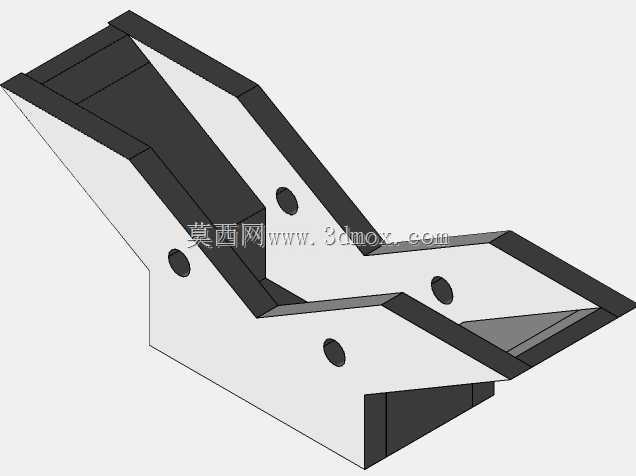

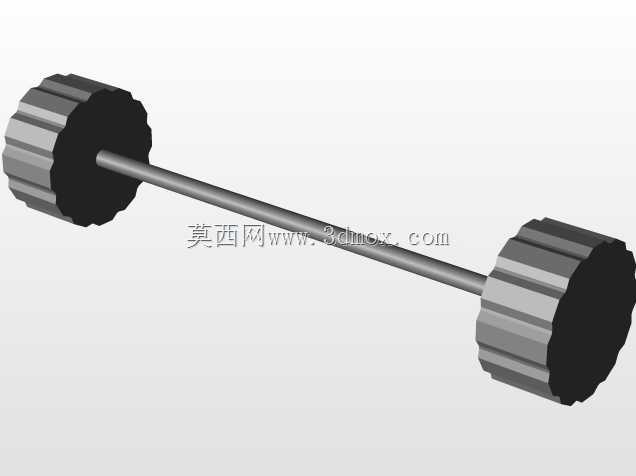

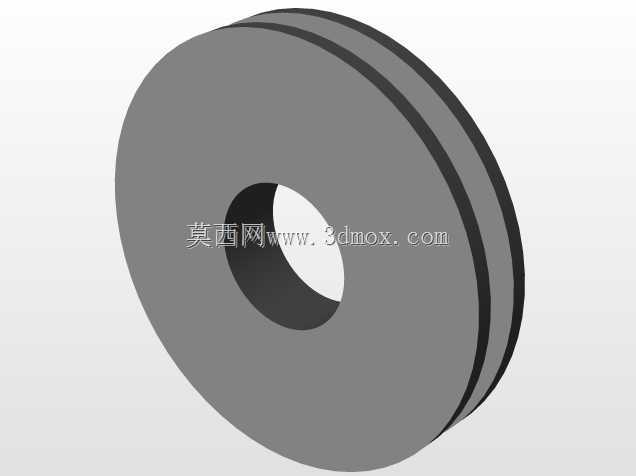

　　底盘部分采用平板式承载结构，整体轮廓以紧凑性为设计原则，四个车轮分别布置在底盘四角，轮距与轴距的设定兼顾行驶稳定性与整体尺寸控制，前轮采用随动转向结构，无需额外转向驱动机构，降低整体结构复杂度。发动机的安装支座采用倾斜式固定设计，既匹配缸体的布置角度，也保证曲轴轴线与后轮轴轴线平行，确保带传动的皮带轮共面，避免皮带偏磨、传动效率下降的问题。底盘前端预留了加热源的安装位置，可放置固体酒精等小型加热装置为发动机热端提供持续热源，冷端直接暴露在空气中实现自然散热，无需额外配置冷却管路，进一步简化整体结构。

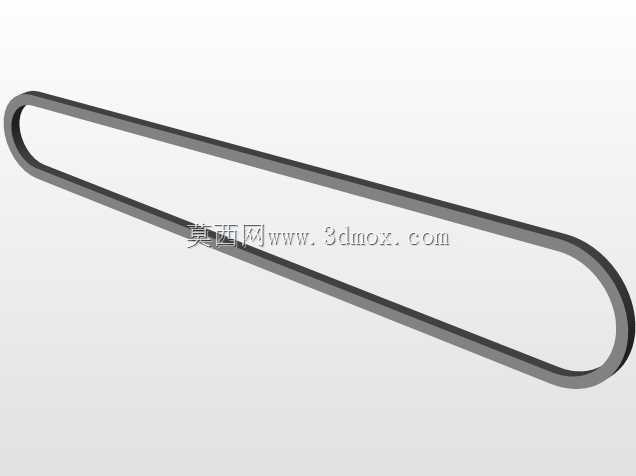

　　从安装边界来看，整套结构的所有突出部件均控制在底盘轮廓的投影范围内，发动机的热端与底盘上的其他部件预留足够的安全间隙，避免加热过程中热量传导至底盘或轮组造成材料性能下降。轮组的安装高度经过校核，保证底盘离地间隙满足平整桌面、实验台等场景的行驶需求，不会出现底盘剐蹭行驶面的问题。传动皮带的张紧度通过发动机安装座的位置微调实现，无需额外设计张紧轮结构，减少零部件数量的同时也降低了装配调试的难度。整套结构的设计逻辑始终围绕原理验证的核心需求，在保证斯特林循环正常工作、动力传递顺畅的前提下，尽可能简化非必要结构，让核心的动力转换与传递过程直观可见，方便观察各个运动部件的动作逻辑，也便于后续针对传动比、缸体布置角度等参数进行调整优化，验证不同参数对整机动力性能的影响。
