星型布局多缸径向发动机结构设计

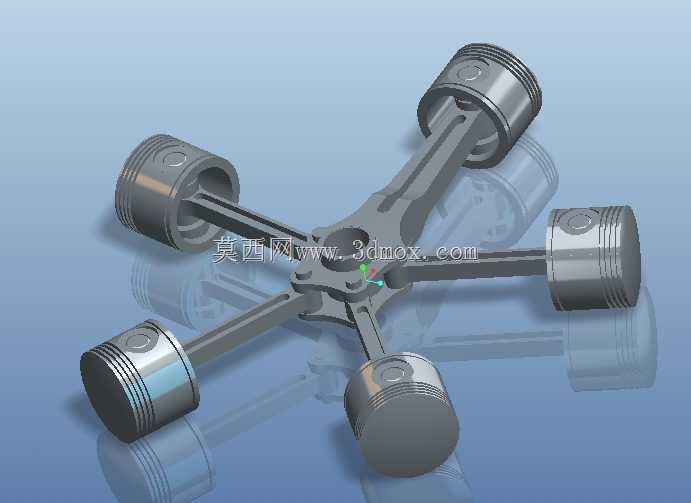

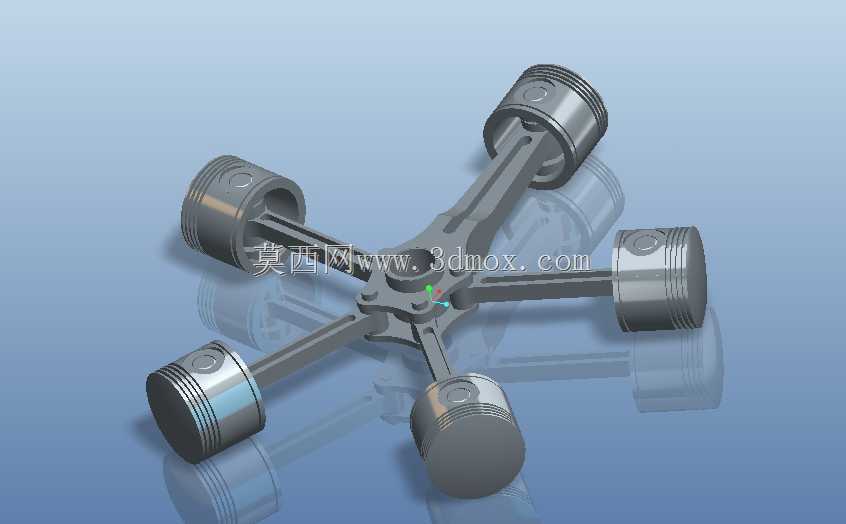

　　这款径向发动机采用气缸沿曲轴周向均匀辐射排布的结构，在早期航空动力领域应用极为广泛，相较于直列、V型排布的内燃机，其曲轴长度更短，整体结构紧凑性优势突出，在相同排量下可大幅压缩动力单元的轴向安装尺寸，适配早期螺旋桨飞机机头的狭小安装空间，无需额外设计复杂的传动转接结构即可直接驱动螺旋桨运转。从结构设计逻辑来看，多组活塞连杆组件共用同一根曲轴的曲柄销，每个气缸对应独立的活塞、气环、油环与连杆部件，做功冲程沿圆周方向依次错开，曲轴运转时的动平衡特性更优，可有效降低高转速下的整机振动幅值，减少动力输出端的扭振波动，提升动力传输的稳定性。设计过程中需要重点考量连杆与曲柄销的配合公差，由于多根连杆共用同一轴颈，轴颈表面的硬度、

　　粗糙度以及连杆大端的润滑通路设计直接影响整机使用寿命，通常会在曲轴内部设计贯通的润滑油道，将压力润滑油输送至曲柄销位置，为高速滑动摩擦的配合面提供持续润滑，避免出现干磨烧蚀的故障。从安装边界来看，这类径向发动机的径向尺寸由气缸数量、单缸缸径以及冲程长度共同决定，气缸沿圆周均匀分布的特性使得整机外壳可设计为规整的圆形，与飞机机头的整流罩轮廓高度契合，无需额外设计异形转接结构即可完成装配，外围的进排气管路、点火线缆可沿气缸间隙有序排布，充分利用周向空间，减少动力单元的整体迎风阻力。实际运行过程中，这种星型排布的结构可让每个气缸都获得良好的迎风冷却条件，在早期风冷航空发动机的应用场景下，无需设计复杂的水冷套与散热管路，

　　仅依靠气缸外壁的散热鳍片即可满足持续运转的散热需求，大幅降低动力系统的结构重量与维护复杂度。建模过程中需要严格匹配活塞行程与曲柄偏心距的对应关系，验证连杆在曲轴转动全周期内的运动干涉情况，确保活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙符合设计要求，同时要保证各气缸的点火相位差与排布角度精准对应，避免做功顺序错乱导致的运转卡顿、反转等问题。
