交流稳压器动力传递开口销连接结构

　　在交流稳压器的动力传输链路中，这类开口销接头承担着相邻轴段间扭矩传递的核心作用，区别于普通刚性联轴器，其结构自带的快拆属性让稳压器内部调压机构的日常维护、易损件更换效率提升不少，不需要完全拆解周边的传动组件就能完成接头的拆装作业。从实际应用场景来看，这类接头多布置在稳压器调压碳刷的驱动轴与动力输出轴的衔接位置，日常运行中需要跟随调压动作做小角度的往复摆动，同时还要传递稳定的旋转扭矩，避免轴间传动出现打滑、空程的问题，保障调压动作的响应精度。设计阶段首先要考虑的是安装边界的适配性，接头下部的锥状插接段需要和驱动轴端的销孔形成过盈配合，插接段侧面的定位卡槽要和轴端的限位凸台完全契合，防止运行过程中出现周向转动偏移；

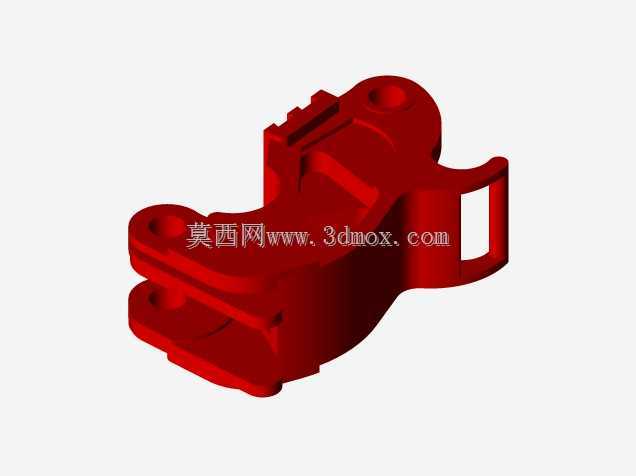

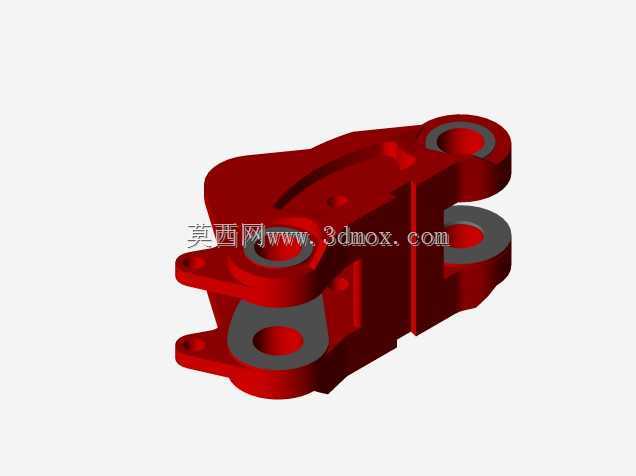

　　上部的红色夹持结构采用分体式抱合设计，开口处的销接孔位需要和被连接轴的径向孔完全同轴，穿入固定销后能实现两轴的无间隙连接，抱合面的弧度完全匹配被连接轴的外径，接触面积占比超过七成，能有效降低接触面的压应力，避免长期交变载荷下出现接触面压溃变形的问题。从功能特性上看，这类接头不需要额外的紧固件辅助锁紧，依靠开口销的剪切强度就能传递额定扭矩，当传动链路出现过载情况时，开口销会先发生剪切断裂，保护后端的调压驱动电机、传动齿轮等核心部件不受损坏，相当于在传动链路中设置了一道机械过载保护屏障。外形尺寸设计上，整体的轴向长度严格匹配稳压器内部的安装空间，不会和周边的线圈支架、绝缘构件产生运动干涉，上部夹持结构的外轮廓做了圆弧过渡处理，

　　避免往复摆动过程中剐蹭周边的布线绝缘层，下部插接段的锥度设计兼顾了安装导向性和连接紧固性，装配时不需要复杂的对位就能快速插入轴端孔位，能有效缩减产线装配的工时消耗。实际选型过程中，需要重点核对接头的销孔直径、插接段长度、抱合内径三个核心尺寸，确保和对接轴的参数完全匹配，同时还要确认接头的摆动角度范围能覆盖稳压器全调压行程的动作需求，避免行程末端出现结构卡滞。建模过程中需要重点还原开口销孔的位置公差、抱合面的形位公差，确保装配后两轴的同轴度误差在允许范围内，减少运行过程中的附加径向载荷，延长整套传动机构的使用寿命。
