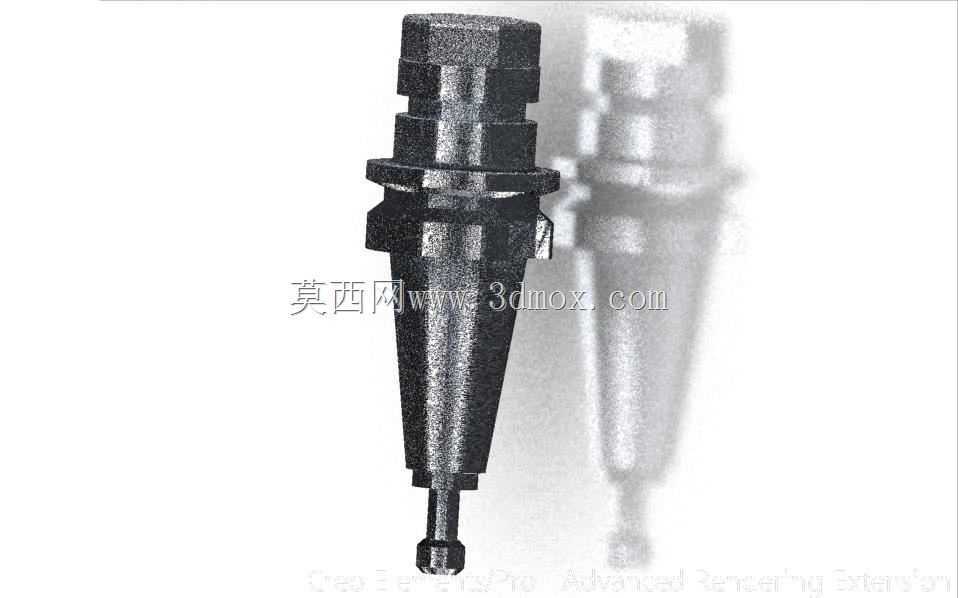

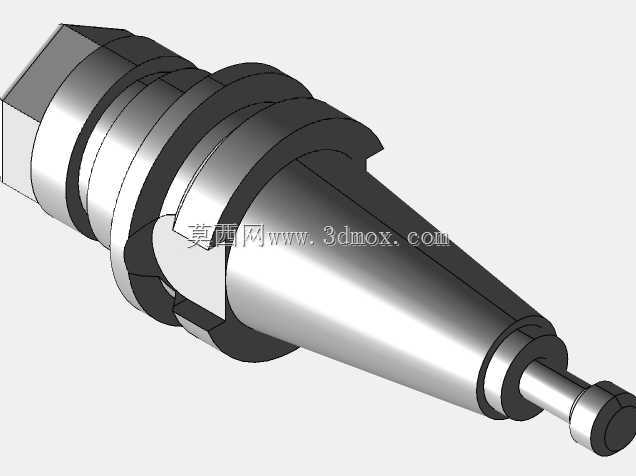

数控加工中心用BT锥柄ER弹簧夹头刀柄结构

　　这款锥柄式弹簧夹头刀柄，是数控铣削、钻削加工工序里最常用的刀具夹持部件，日常在立式加工中心、数控镗铣床的主轴端都能见到这类结构的身影。从结构设计来看，锥柄部分采用标准7:24锥度配合，靠锥面贴合实现与主轴的定位，锥柄尾部的拉钉结构直接匹配主轴拉爪的拉紧动作，保证高速旋转时刀柄不会出现窜动、掉刀的问题，法兰端的驱动卡槽刚好卡入主轴端面的传动键，抵消切削过程中传递到刀柄的扭矩，避免刀柄与主轴之间出现相对转动。中间段的ER螺母采用滚花防滑外形设计，配套对应规格的ER弹簧夹头使用时，拧紧螺母即可推动夹头沿锥面收缩，实现对直柄铣刀、钻头、铰刀等刀具的均匀抱紧，夹持范围覆盖对应夹头规格内的所有直柄刀具，换刀时只需松开螺母即可更换刀具，

　　无需拆卸整个刀柄，能大幅缩短工序换刀的辅助时间。从安装边界来看，锥柄大端直径、法兰厚度、拉钉伸出长度都严格匹配对应规格主轴的安装尺寸，安装时只需将锥柄表面、主轴锥孔擦拭干净，推入主轴后拉爪自动拉紧即可完成装夹，不需要额外调整定位精度，出厂前的动平衡等级能满足常规8000转以内的切削加工需求，如果要用于更高转速的加工场景，可额外做更高等级的动平衡校正。实际生产场景里，这类刀柄承担了绝大多数平面铣削、轮廓铣削、钻孔、铰孔、攻丝的刀具夹持任务，相比液压刀柄、热缩刀柄，它的夹持范围更广、采购与维护成本更低，对操作工人的使用技能要求不高，是机加工车间里消耗量最大的机床附件之一。设计这款结构时，需要重点保证锥面的形位公差、

　　螺母与本体的螺纹配合精度、夹头定位锥面的同轴度，这些参数直接决定了刀具装夹后的径向跳动精度，要是跳动过大，会直接导致加工表面质量下降、刀具磨损加快，严重时甚至会出现断刀、工件报废的问题。日常使用中，要注意每次装刀前清理锥柄、夹头、螺母内的切屑与切削液残留，避免杂质进入配合面导致定位精度下降，定期检查拉钉的拧紧力矩、螺母的磨损情况，就能有效延长刀柄的使用寿命。
