五辐旋风造型汽车铝合金轮辋结构设计

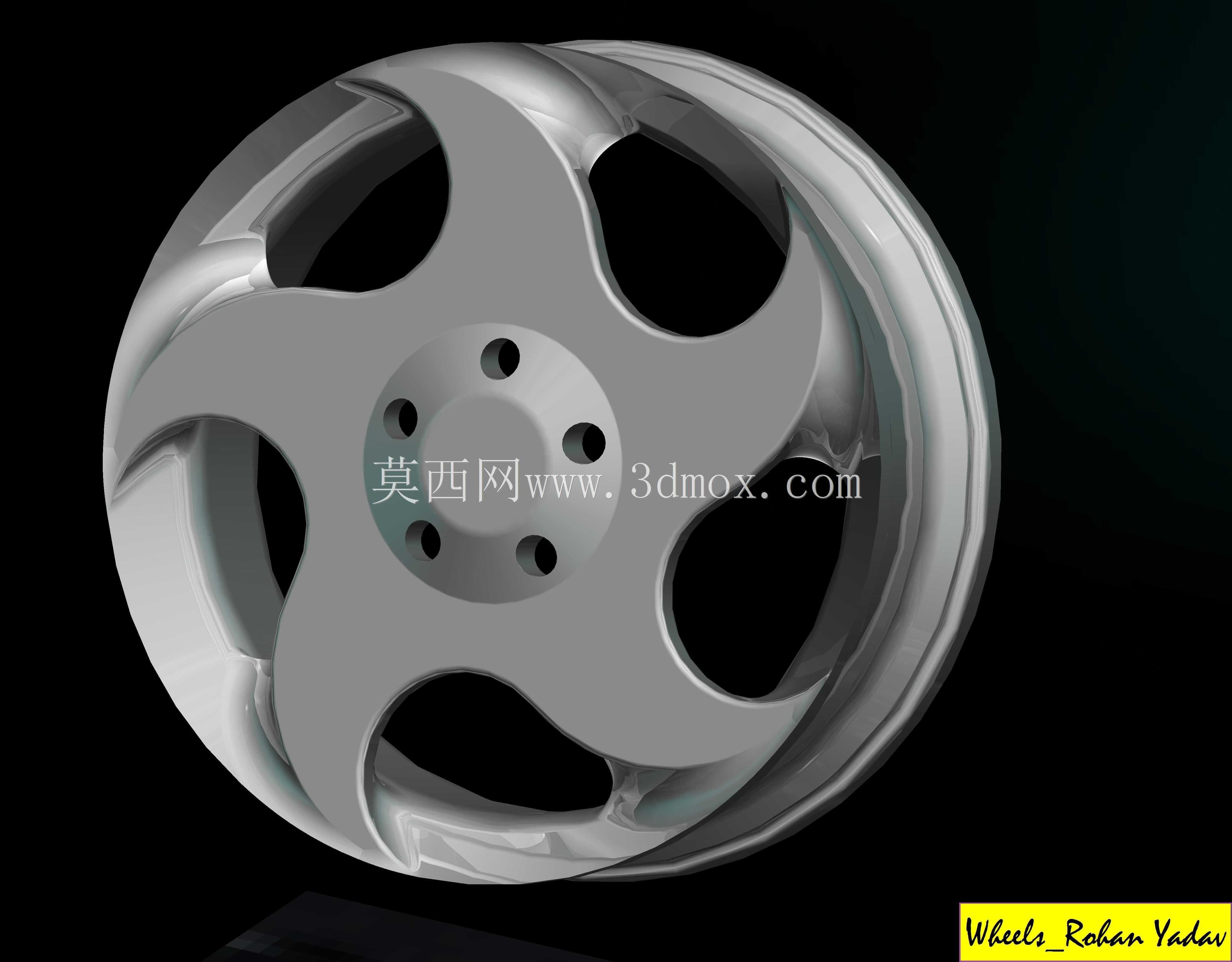

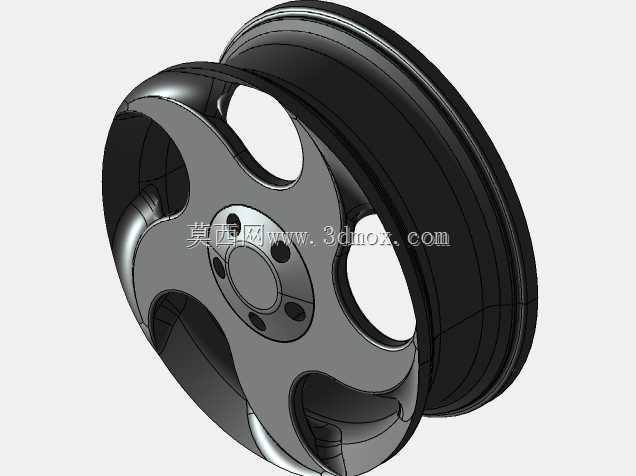

　　这款轮辋采用五辐非对称旋风式曲面造型，辐条边缘做了大弧度流线过渡，没有生硬的直角转折，既降低了轮辋旋转过程中的空气紊流，也能在视觉上呈现更强的运动感。从安装边界来看，中心定位孔匹配常规乘用车的轴头尺寸，周围均匀分布五个螺栓安装孔，孔位同轴度公差控制在0.02mm以内，可保证安装后轮辋的旋转跳动量符合行车安全要求，避免高速行驶时出现方向盘抖动的问题。轮辋的轮缘部分采用标准深槽结构，轮胎拆装时可以借助槽位预留的空间完成胎唇的卡入与脱出，不需要额外的专用撬装工具就能完成常规换胎操作，适配市面上同尺寸的民用真空轮胎。设计过程中优先做了动平衡配重预留，轮辋内侧边缘预留了平衡块粘贴位，不会因为辐条的曲面造型侵占平衡块安装空间，

　　做动平衡校正时可以直接将配重块贴在指定位置，不会出现配重块突出剐蹭刹车卡钳的问题。辐条的厚度从中心安装盘位置向外缘逐渐收薄，在保证整体结构强度的前提下尽可能降低了轮辋的非簧载质量，对于提升悬挂系统的响应速度、降低行车过程中的路面冲击传递有明显作用。轮辋的中心安装盘位置做了加厚处理，螺栓孔周围做了局部加强筋结构，可承受车辆急加速、急制动时传递的大扭矩，避免螺栓孔位置出现应力集中导致的开裂问题。实际装车场景中，这款轮辋适配紧凑型家用轿车、入门级运动轿跑的行走系统改装与原厂替换，轮辋的偏距参数经过反复校核，装车后轮胎不会超出翼子板边界，转向过程中也不会与翼子板内衬、悬挂摆臂发生运动干涉。

　　辐条之间的大镂空设计可以给刹车系统留出足够的散热空间，长时间连续制动时，行驶气流可以直接穿过辐条间隙带走刹车盘与刹车片产生的热量，降低刹车热衰减的概率，提升山路行驶、频繁制动场景下的行车安全性。轮辋的表面采用光滑曲面过渡，没有容易积藏泥沙的凹槽死角，日常洗车时可以直接冲净辐条表面的污渍，不会出现污垢长期积存难以清理的问题。
