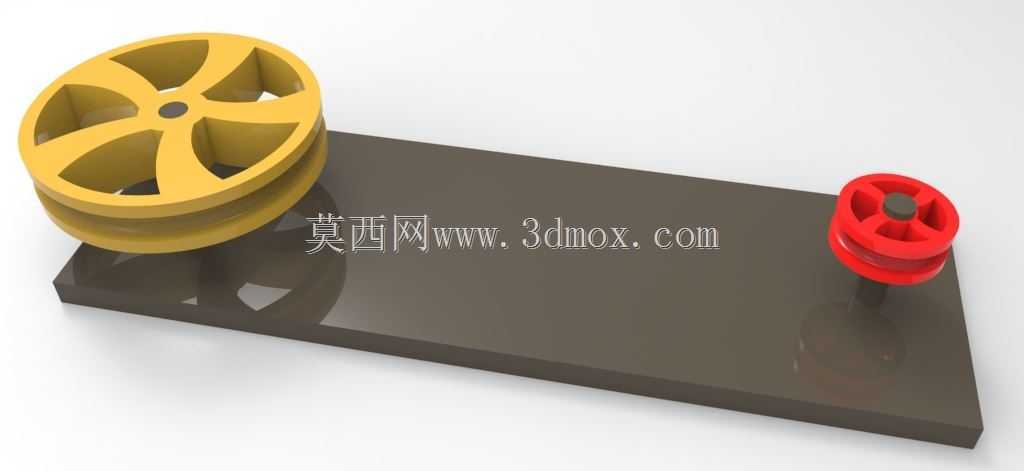

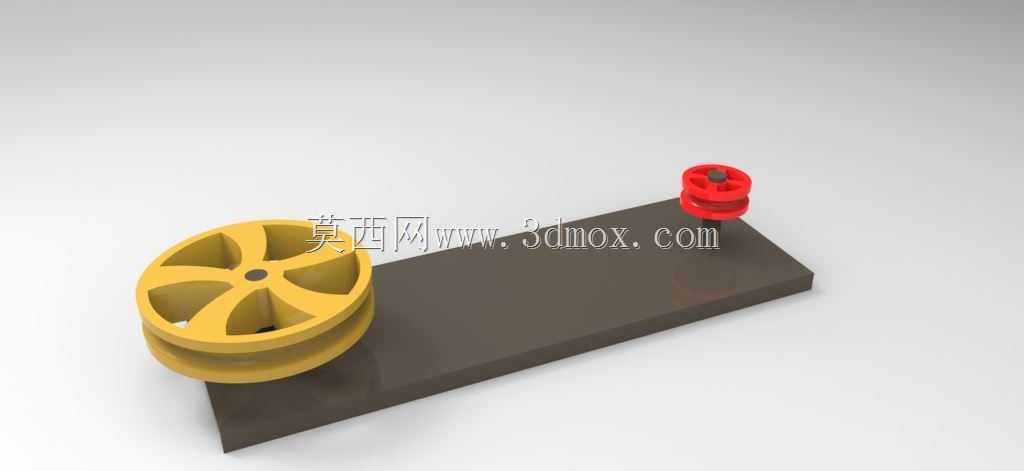

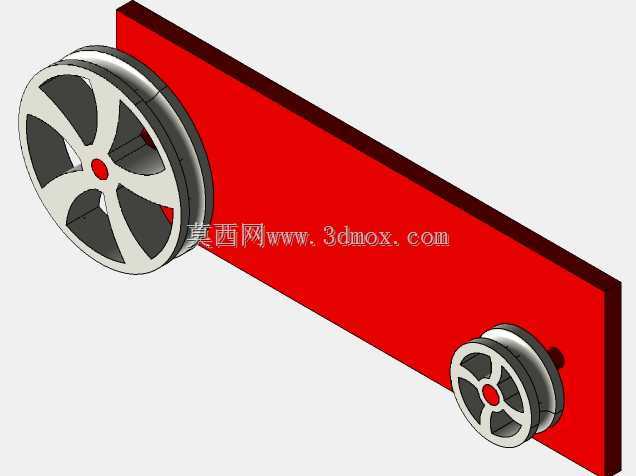

平行轴同向转动开放式皮带传动结构

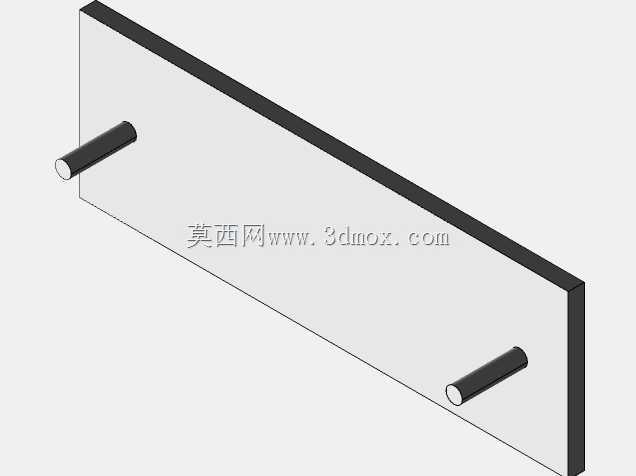

　　在轻工输送、小型实验台架、教学演示教具这类对传动精度要求不高、中心距适配范围较宽的场景里，开放式皮带传动是应用频次极高的动力传递结构，和交叉式皮带传动适配平行轴反向转动的需求不同，这套结构专门服务于两平行输入输出轴需要保持同向旋转的传动场景，能在不额外增加换向齿轮组的前提下完成动力的跨距传递，大幅简化小负载传动链路的零件数量。从实际装配边界来看，这套结构的安装基准为一块平整的矩形安装底板，两个带轮的轴孔中心连线需与底板安装面保持平行，主动轮与从动轮的轮槽中心面需严格共面，避免皮带运行过程中出现偏磨、掉带的问题；设计时预留的中心距调整空间，可适配不同长度的环形平皮带安装，也能在皮带长期使用出现拉伸松弛时，

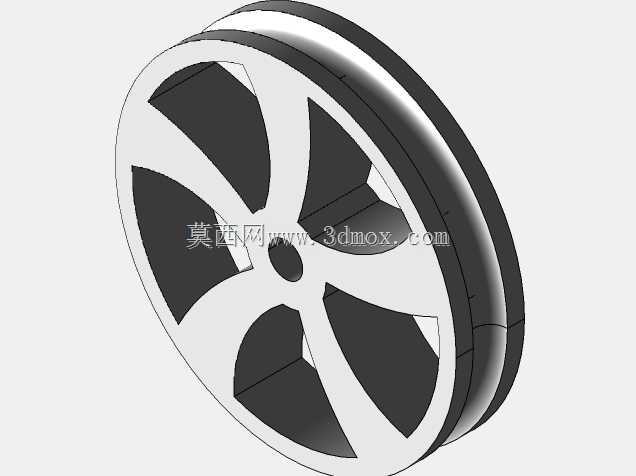

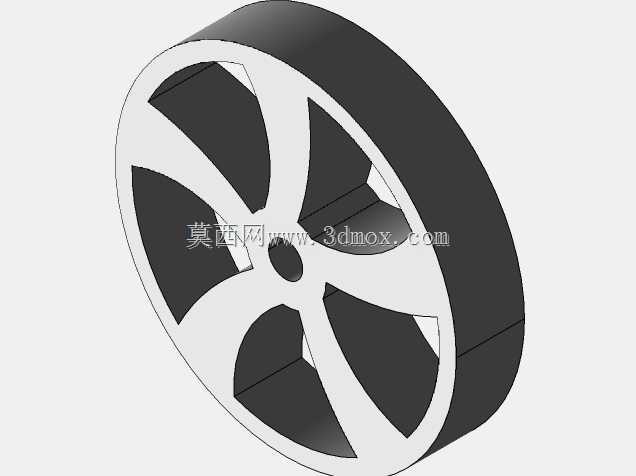

　　通过调整其中一个带轮的固定位置重新张紧，无需频繁更换传动带。结构功能层面，大直径带轮作为从动端适配低转速大扭矩输出场景，小直径带轮作为主动端连接动力输入部件，两轮的轮槽尺寸与所选平皮带的厚度、宽度完全匹配，轮缘处做了圆角过渡处理，避免皮带高速运行时被锐边割损；皮带本身采用挠性材质，可在传动过程中吸收小幅振动，降低动力端的冲击载荷对后端执行部件的影响，同时具备一定的过载打滑能力，能在负载瞬间超出阈值时保护动力部件不被堵转烧坏。设计思路上没有采用额外的张紧轮结构，依靠安装底板上的腰型孔实现张紧量调节，整体结构零件数量少，加工难度低，两个带轮均采用辐条式结构，在保证轮体结构强度的前提下尽可能降低自身转动惯量，

　　减少动力传递过程中的无用功损耗；安装时仅需保证两轴的平行度公差在允许范围内，即可实现长时间稳定运行，日常维护仅需定期检查皮带张紧度与磨损情况，运维成本极低，非常适合小型自动化设备、教学演示模型、低负载输送线的动力传递单元使用。
