汽车传动系统用导向滑轮结构设计

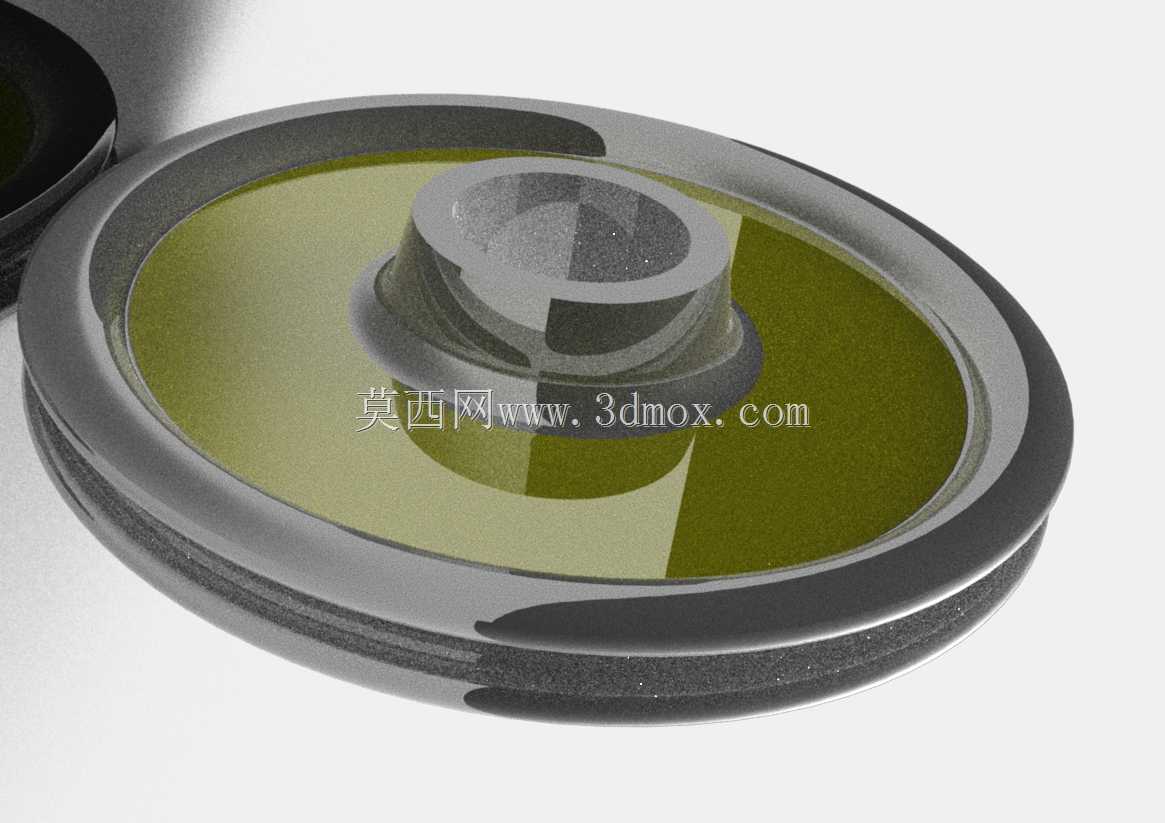

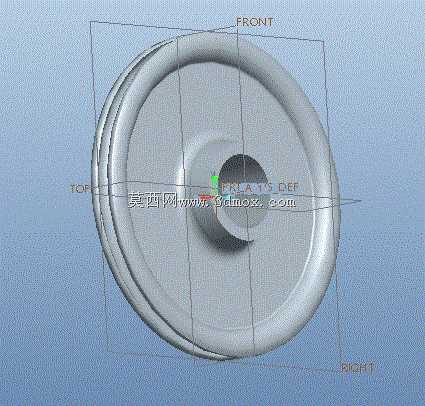

　　在汽车传动与附属机构的布局中，这类带双轮缘结构的滑轮，常被布置在发动机舱附件驱动路径、车门玻璃升降导轨、驻车制动拉索走线位置，承担柔性传动件的导向、张紧与载荷传递作用，避免钢索、皮带这类柔性件在长距离走线过程中与周边钣金、管线发生摩擦干涉，同时将传动路径的转折角度控制在柔性件允许的弯曲半径范围内，降低反复弯折带来的疲劳损耗。从结构细节来看，该滑轮采用中心通孔直装设计，中心孔可直接匹配对应直径的固定销轴，安装时无需额外定制转接衬套，轮体两侧的凸起轮缘高度经过匹配计算，能够完全约束配套柔性件的轴向窜动，即使在车辆行驶带来的振动工况下，也不会出现传动件脱槽的故障。

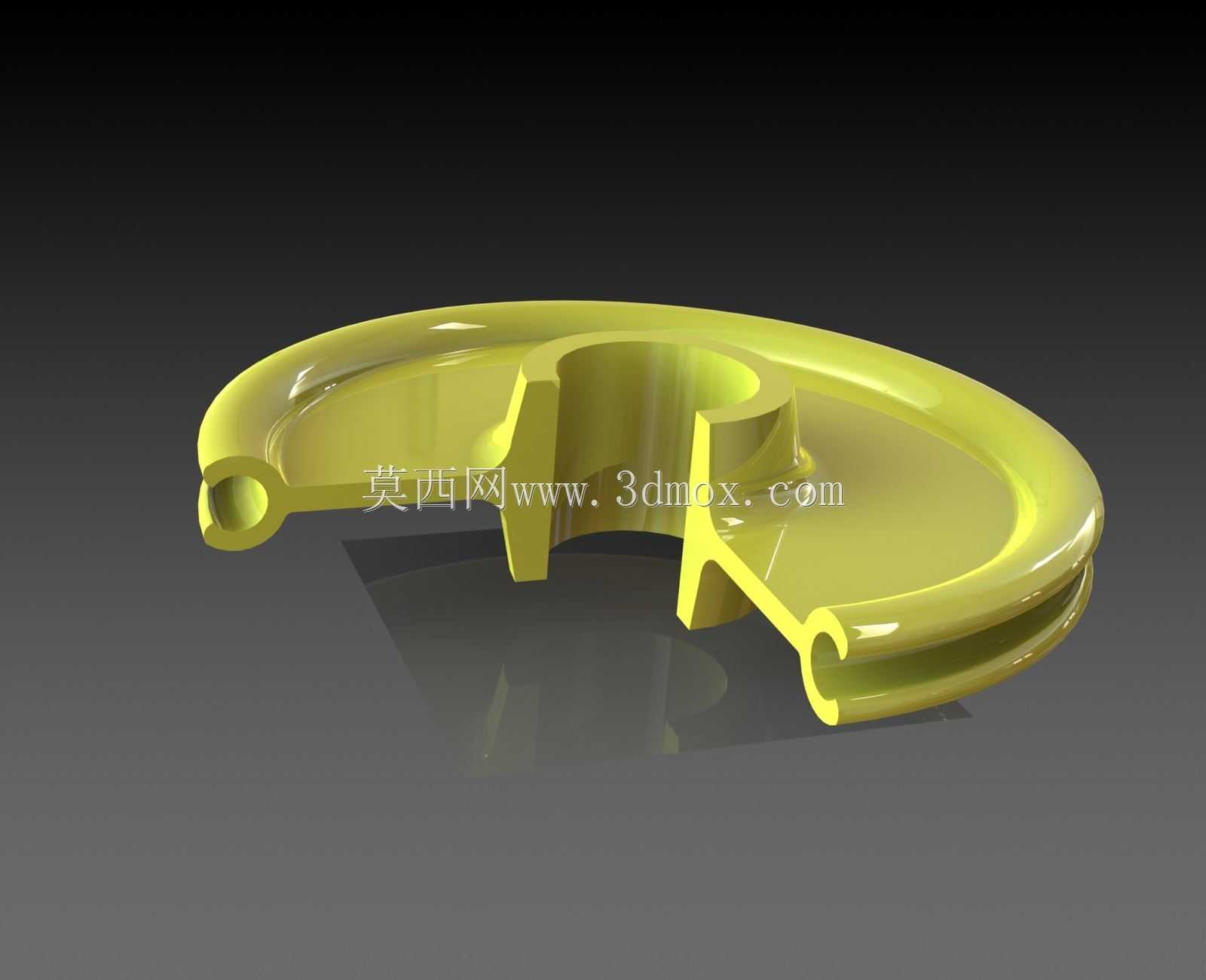

　　轮槽的截面弧度经过反复校核，槽底圆弧半径比配套使用的钢索或皮带半径大0.2到0.5毫米，既保证接触面积足够分散接触应力，又不会因为槽型过宽导致柔性件在槽内发生偏摆。设计过程中首先要确认的是安装边界条件，中心销轴的固定位置需要和相邻两个传动拐点保持共面，轮槽的中心平面与柔性件的走线平面偏差不能超过1度，否则会加剧柔性件的侧边磨损，缩短整套传动机构的使用寿命。轮体的厚度方向尺寸需要匹配安装位的预留空间，轮缘外侧与周边固定结构件之间要留出至少3毫米的间隙，避免车辆运行中产生的形变导致轮体与周边零件发生刮碰。中心孔的长度要略大于轮体总厚度，保证销轴锁紧后，轮体能够在销轴上自由转动，不会因为两端锁紧力过大出现卡滞。

　　从受力角度分析，这类滑轮在工作中主要承受柔性件张紧带来的径向载荷，轮体的辐板部分采用等强度过渡设计，从轮毂位置到轮缘位置的壁厚平滑过渡，既不会因为壁厚过大增加不必要的转动惯量，也不会因为壁厚不足在长期交变载荷下出现辐板开裂。轮槽的工作表面粗糙度控制在合理区间，过于粗糙会加速柔性件的磨损，过于光滑则容易导致柔性件与轮槽之间出现打滑，影响传动效率。在实际选型匹配时，需要先确认整套传动机构的最大张紧力，再反推滑轮需要承受的径向载荷，以此确定中心孔的直径、轮体的外径以及轮槽的深度，通常滑轮的外径需要达到柔性件直径的18到25倍，才能保证柔性件绕过滑轮时的弯曲应力在材料允许范围内，避免过早出现断丝、开裂等失效问题。

　　安装时还要注意销轴的固定方式，采用卡簧锁紧的销轴需要预留卡簧的安装槽位，采用螺栓锁紧的结构要确认螺栓的拧紧力矩不会导致轮体的转动间隙被完全锁死，日常维护中只需要定期检查轮体的转动灵活性以及轮槽的磨损情况，当轮槽磨损深度超过1毫米时就需要及时更换，避免磨损后的锐边切割柔性件引发传动失效。这类滑轮的结构没有冗余的复杂设计，所有尺寸都围绕安装空间、载荷条件、柔性件匹配三个核心维度确定，没有多余的装饰性结构，完全服务于功能实现，在很多空间紧凑的传动布局中，这种一体式结构的滑轮比分体式带轴承的滑轮更具成本优势，同时安装维护的难度更低，适合大批量装车使用。
