星型布局五缸径向内燃机结构设计

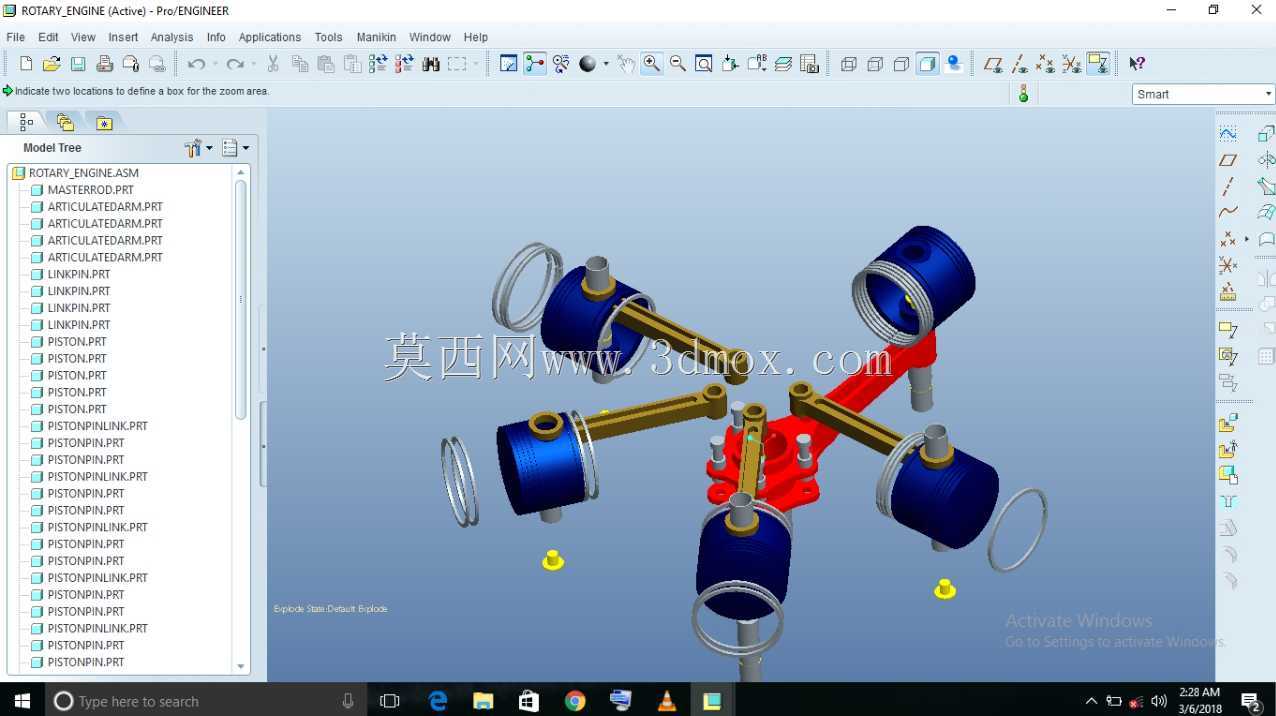

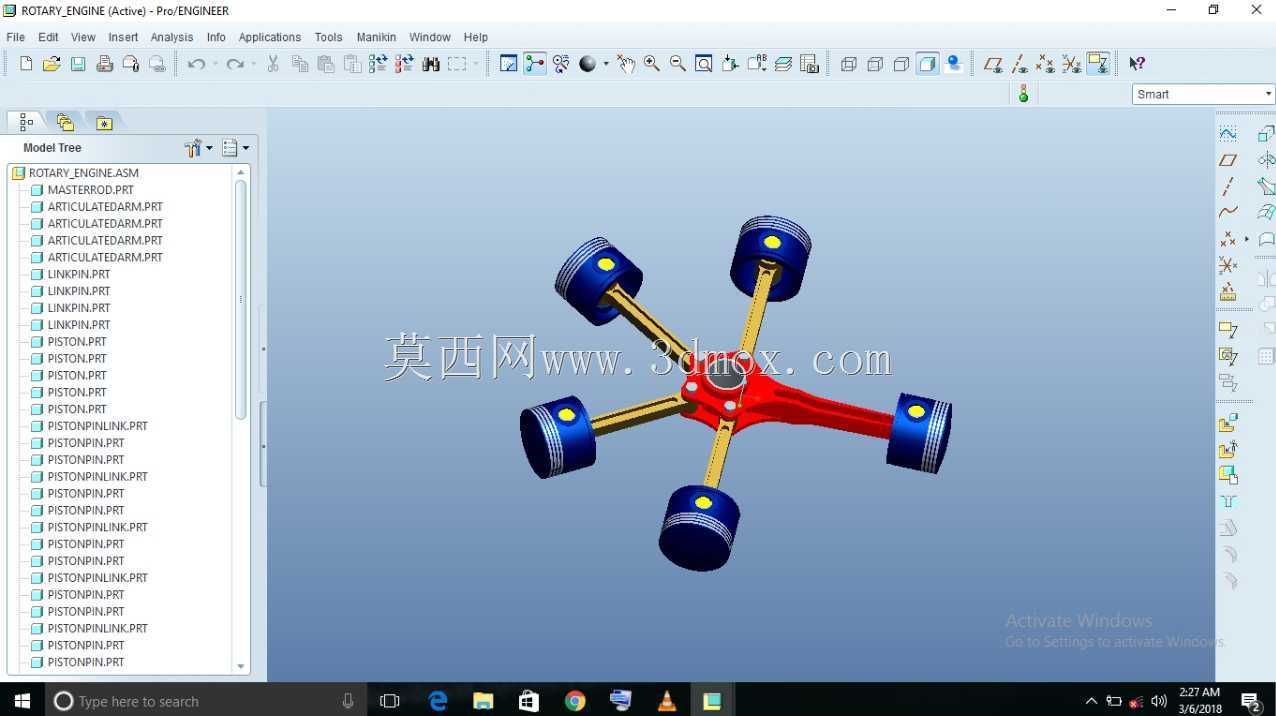

　　该径向发动机采用五缸圆周辐射布局，区别于直列、V型内燃机的排布逻辑，所有气缸以中央曲柄轴为圆心沿周向均匀分布，活塞通过连杆直接铰接在中心曲柄销上，整套动力输出路径无额外分轴结构，动力传递损耗远低于同缸数的多排内燃机结构。这类结构最早广泛应用于航空活塞动力场景，在紧凑的径向尺寸内可实现更大的总排量，同时迎风面的均匀散热条件适配早期风冷航空发动机的散热需求，如今在小型通用航空动力、复古航模动力、特种小型发电机组中仍有应用场景。从结构设计逻辑来看，五缸均匀排布的角度间隔为72度，曲柄每旋转72度即可完成一个气缸的做功冲程，动力输出的扭矩波动更小，运转平顺性优于同缸数的直列机型，且所有连杆共用同一曲柄销，曲轴的轴向尺寸被大幅压缩，

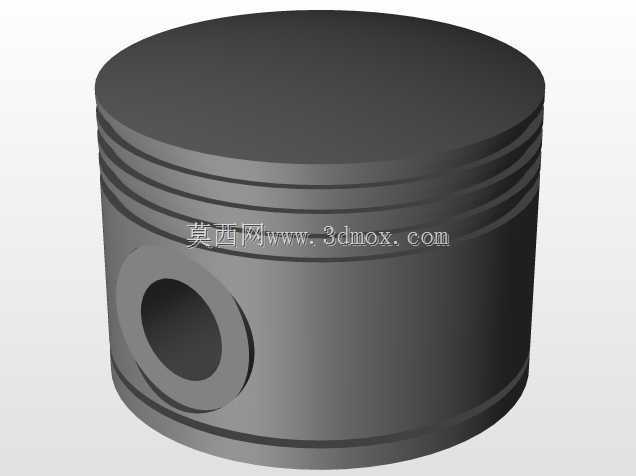

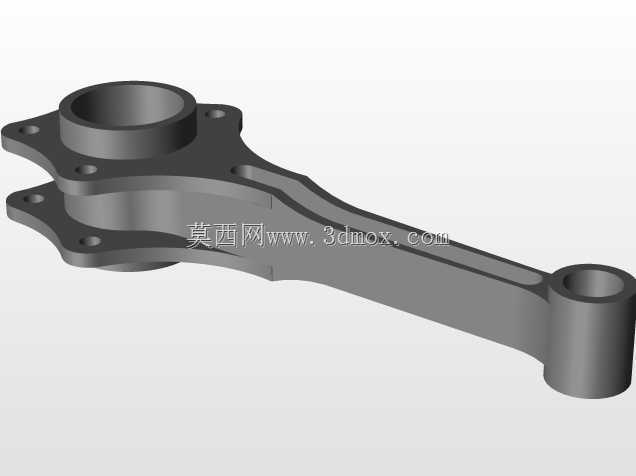

　　整机轴向长度仅为同排量直列五缸发动机的三分之一左右，适配安装空间轴向尺寸受限、径向空间相对充裕的动力舱布局。设计过程中需重点考虑各缸连杆的运动干涉校验，由于多根连杆铰接在同一曲柄销上，连杆大头采用错位排布结构，每根连杆的轴向厚度需严格控制，同时预留0.15-0.2mm的轴向间隙，避免高速运转时连杆端面发生摩擦烧蚀。活塞采用常规铝合金活塞结构，裙部预留热膨胀间隙，活塞销与连杆小头采用浮动连接，适配往复运动的惯性力载荷。中央曲柄采用整体锻造结构，曲柄销表面做渗碳淬火处理，硬度达到HRC58-62，承受多缸交替做功的冲击载荷。安装边界方面，整机的安装定位面设置在中央曲轴箱的后端法兰，法兰面预留6个均布的M8安装螺孔，

　　定位止口直径为120mm，可直接对接离合器壳体或者发电机输入法兰，径向最大轮廓尺寸为五个活塞处于上止点时的外圆边界，安装时需预留至少15mm的径向散热间隙，避免外围部件与运动的活塞、连杆发生干涉。进气道可根据应用场景选择周边统一供气的环形进气总管，直接对接各缸进气口，简化外围管路布局；排气则采用各缸独立排气管路，沿径向向外引出，避免排气高温对相邻气缸的加热影响。这类结构的润滑系统采用干式油底壳设计更适配，由于气缸沿圆周分布，常规湿式油底壳的机油存储会受布局影响，干式油底壳可将机油存储在外部油箱，通过机油泵强制供油到各摩擦副，适配大倾角甚至倒置的运转工况，满足航空类应用的姿态变化需求。
