减压阀填料函密封组件三维结构

　　填料函在减压阀、截止阀、调节阀这类带往复或旋转阀杆的管路设备里，属于直接决定外漏指标的核心密封部位，现场蒸汽管网、给排水管线、化工流体输送系统中，阀杆穿过阀盖的位置必须依靠这一组构件把介质封堵在阀腔内部，避免水、蒸汽或者工艺流体顺着运动杆件向外渗漏。这套结构的建模思路围绕阀杆动密封的实际装配逻辑展开：中心是贯穿上下的阀杆通道，杆件从填料腔中部穿过，腔体内预留填充柔性密封填料的空间，外部布置压盖与多根均匀分布的紧固螺柱，压盖向下施压时把盘根类填料轴向压缩，迫使填料沿径向抱紧阀杆外圆，同时贴紧填料腔内壁，同时阻断沿杆面和沿腔壁两条泄漏路径。

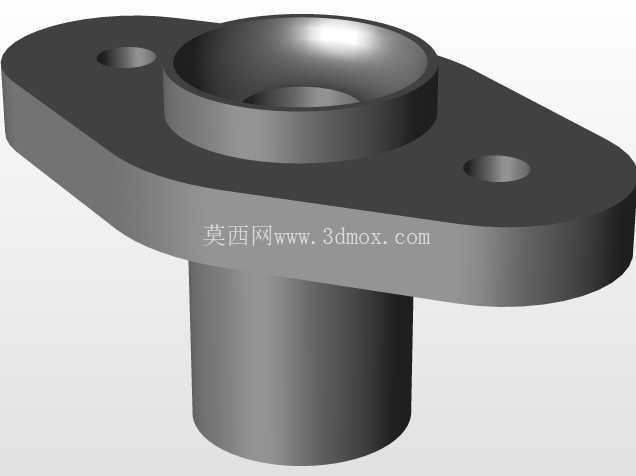

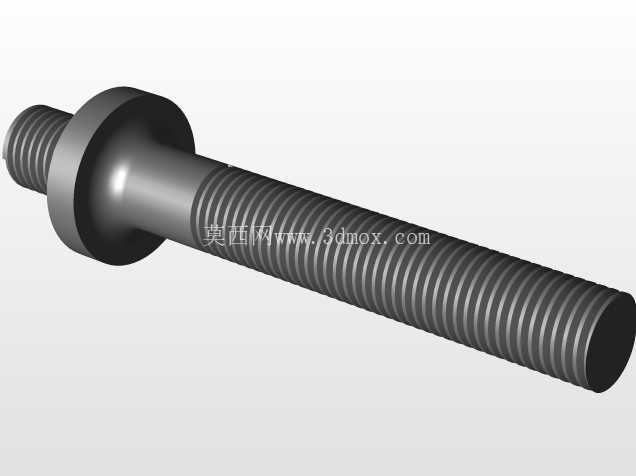

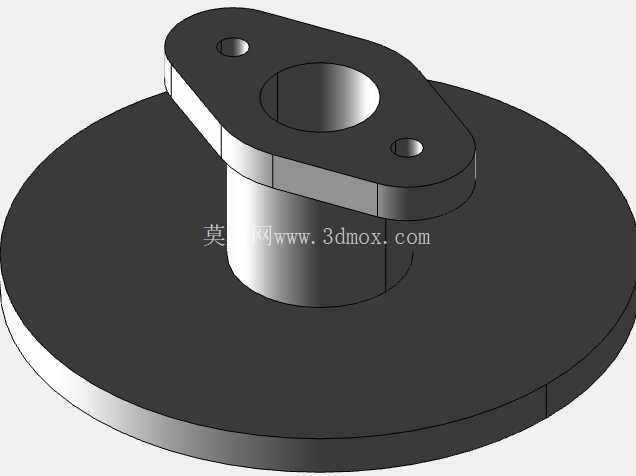

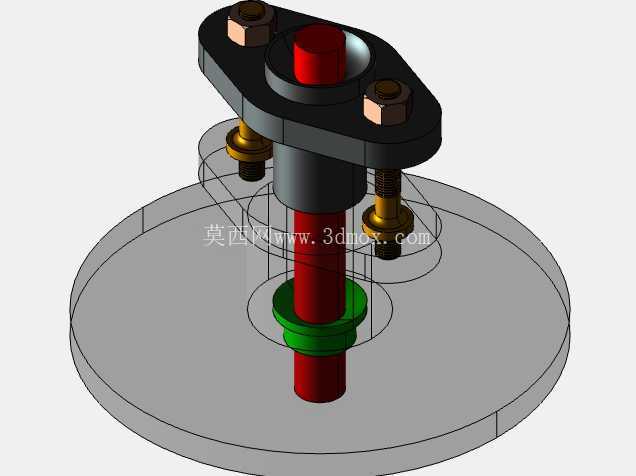

　　从结构分层来看，下部圆盘对应阀盖侧的安装基准面，加工时该端面需要与阀盖贴合面保证平面度，装配后形成稳定的支撑边界；中部两层环形板件分别承担填料承托与压盖施压功能，四周立柱螺柱沿圆周对称排布，拧紧螺母时压盖受力均匀，不会出现单侧偏压导致填料局部磨损、另一侧压不实泄漏的问题。中心阀杆上红绿分段对应不同装配区段，红色段为伸入阀腔与介质接触的杆段，绿色段对应填料包覆的密封工作段，建模时严格保留杆部与填料孔之间的配合间隙，间隙过大填料无法抱紧，间隙过小阀杆动作卡滞、填料磨损加快。

　　现场安装边界上，底部法兰盘的外径、螺柱分布圆直径决定了该填料函能否匹配对应规格减压阀的阀盖接口，压盖上方预留的螺母操作空间要满足扳手拧紧行程，阀杆伸出端的长度要和上方驱动手轮、执行机构的连接尺寸对齐。设计过程中需要重点核对填料腔的深度与内径：腔深决定可填充的填料圈数，蒸汽工况通常需要更多圈数来耐受温度与压力波动，水工况可适当缩减；压盖的下压行程要覆盖填料长期运行后的压缩补偿量，后期盘根出现松弛时，可逐步紧固螺柱继续压紧，无需立刻停机更换填料。

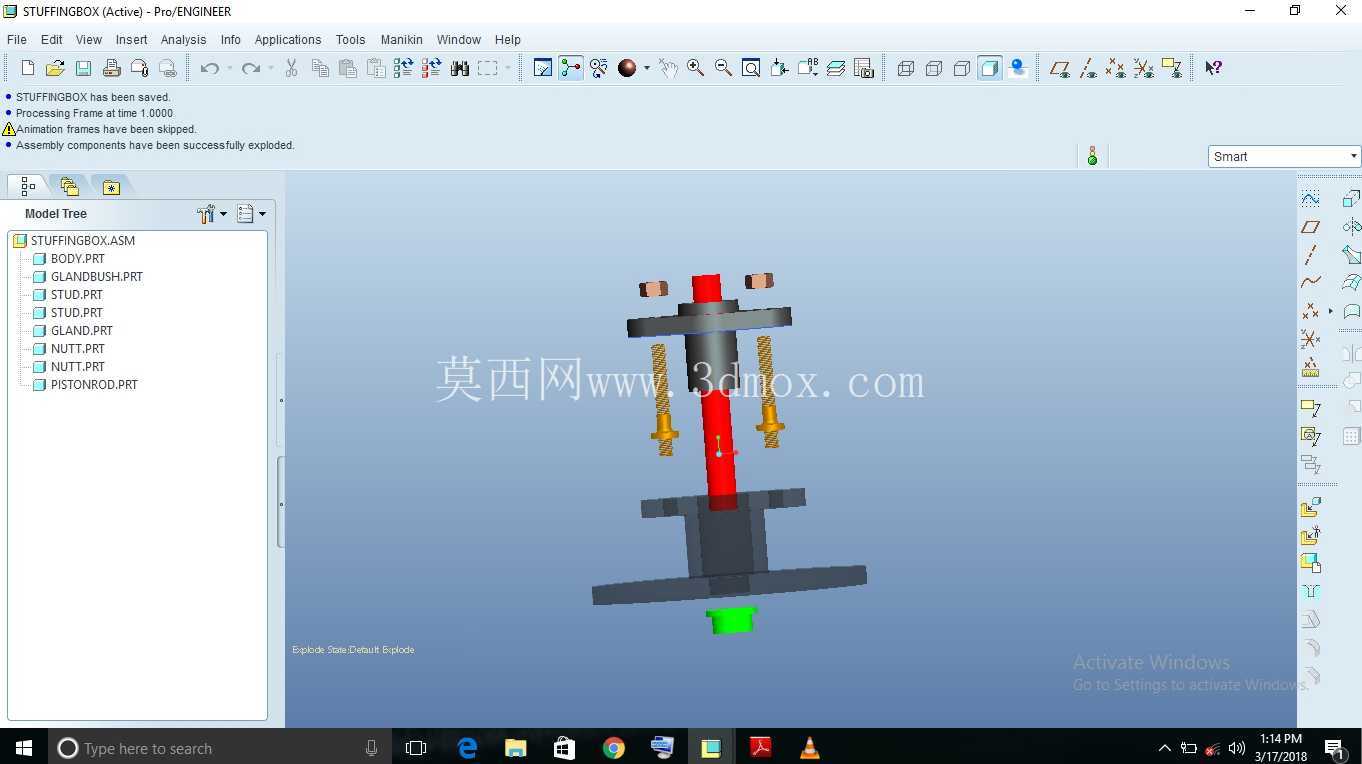

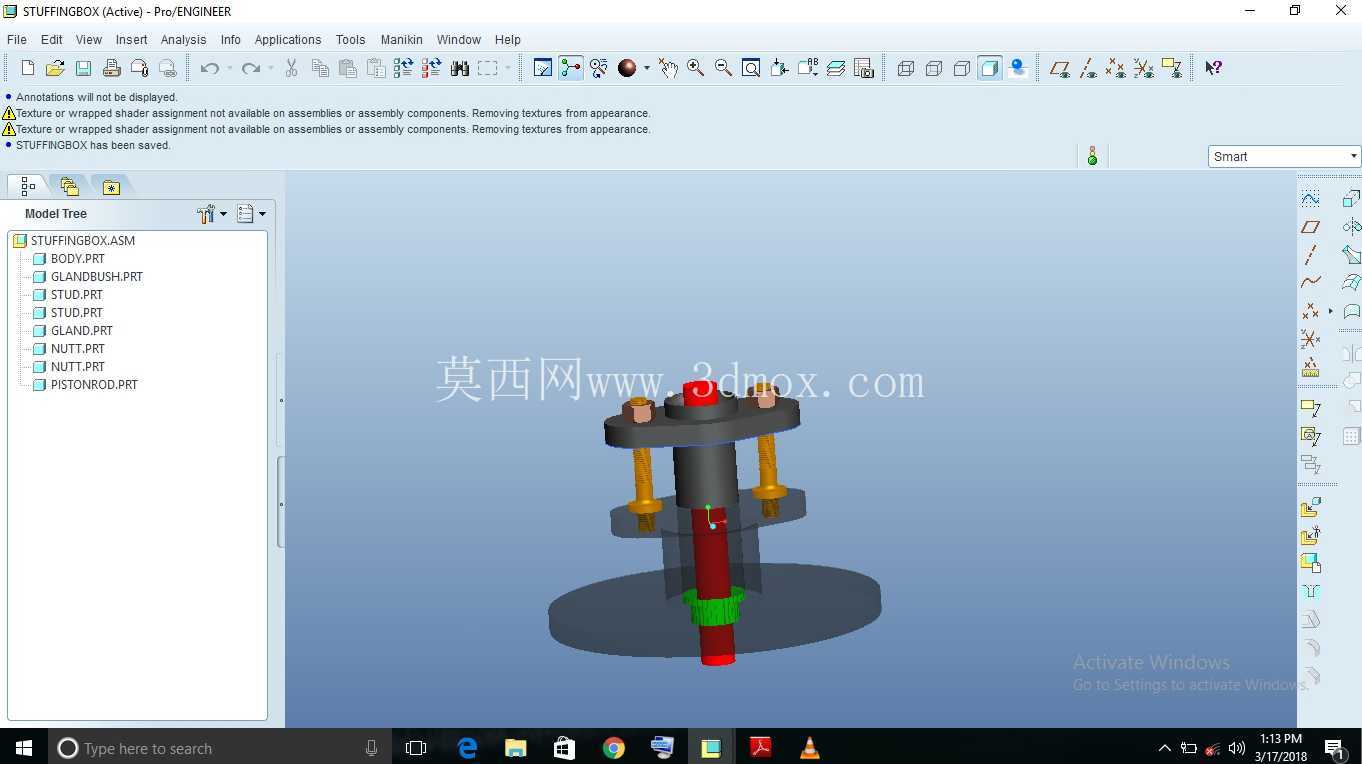

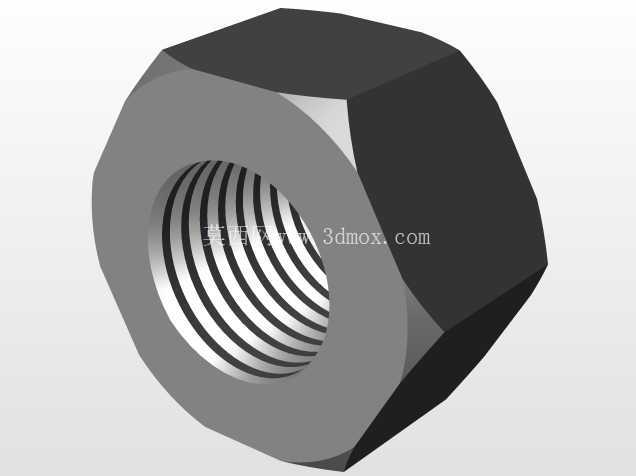

　　三维建模时把所有装配关系完整还原，螺柱、螺母、压盖、填料腔、阀杆各自独立建模，工程人员可以直接在模型中校验干涉情况：模拟压盖下压全程，确认压盖不会和阀杆、周边立柱发生磕碰，螺柱拧紧后螺母端面完全贴合压盖表面，不存在虚接。这类密封组件的结构合理性直接影响阀门的维护周期，合理的填料函设计既能在阀杆往复、旋转动作时保持密封面贴合，又能把摩擦阻力控制在合理范围，避免操作力矩过大，在管路阀门的设计选型、备件测绘、旧阀改造场景中，完整的三维结构可以为尺寸核对、密封件选型、装配工艺制定提供直接参照。
