铰接式安装支座结构三维设计

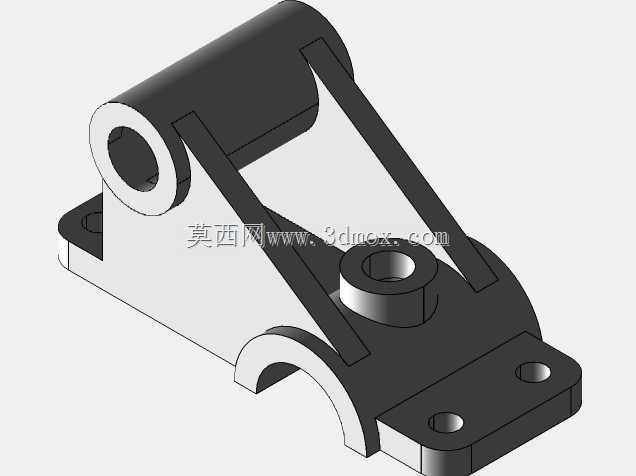

　　这类铰接式安装支座多应用在需要实现小角度转动连接的工业设备场景中，常见于输送线张紧机构、小型工装夹具的转动连接端、自动化设备的摆臂支撑位置，核心作用是为两个存在相对转动需求的部件提供稳定的铰接支撑，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计来看，该支座采用一体化铸钢件加工的设计思路，主体为带加强筋的板式支撑结构，上部设置的同轴通孔用于穿装铰接销轴，孔位内壁预留了轴承安装的台阶位，可适配滑动轴承或者深沟球轴承的装配，降低铰接转动时的摩擦阻力；下部的安装底板设置了两个沉头安装孔，用于通过螺栓将支座整体固定在设备机架的安装基准面上，沉孔设计可以避免螺栓头突出安装平面，保证安装面的贴合度，

　　减少装配后的累积误差。两侧的三角形加强筋连接上部铰接筒与下部底板，筋板的厚度根据支座额定承载载荷做了等强度优化，在保证整体结构刚性的前提下尽可能减少材料用量，降低零件自重，避免不必要的材料浪费。在安装边界方面，上部铰接筒的外径与通孔内径的比值控制在2.3:1，既保证筒壁有足够的厚度承受销轴传递的径向载荷，也不会因为筒壁过厚导致整体结构过于笨重；下部底板的安装孔孔距按照通用机架的安装孔位标准设计，可直接适配多数标准型材机架的安装需求，不需要额外做安装位的二次加工。支座中部的半圆弧缺口设计，是为了避让铰接转动部件的运动轨迹，避免摆臂转动过程中与支座本体发生运动干涉，缺口的圆弧半径与对应摆臂的转动半径预留了1.5mm的安全间隙，

　　既可以满足运动避让需求，也不会因为间隙过大导致整体结构的刚性下降。设计过程中对所有的棱边都做了R2的圆角过渡处理，避免应力集中在尖锐棱角位置，同时也能消除加工过程中产生的毛刺，降低装配过程中划伤操作人员的风险。这类支座的铰接孔位与安装底板的平行度公差控制在0.05mm以内，保证销轴装配后不会出现别卡现象，转动过程顺畅无卡顿，能够长期在往复摆动的工况下保持稳定的支撑性能，不需要频繁做维护调整。
