汽车轮胎连接固定支撑结构件

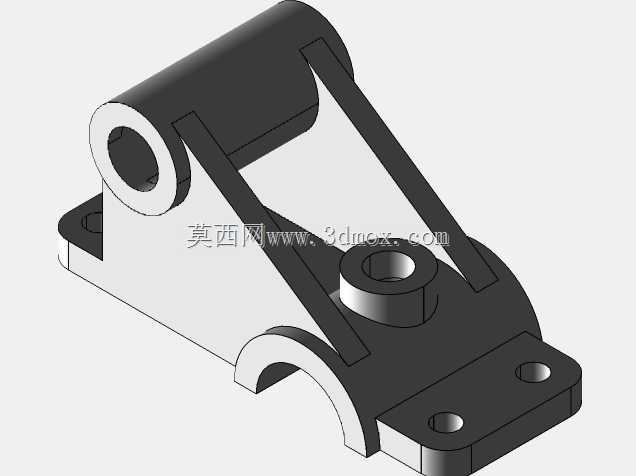

　　该结构件作为汽车轮胎周边悬挂连接系统的核心承载部件，主要应用于乘用车辆底盘轮边区域，承担轮胎与车架之间的载荷传递、铰接定位功能，是保障车轮跳动行程约束、行驶受力传导的关键结构件。从实际装车场景来看，该部件一端通过带衬套的铰接孔与车架侧的摆臂销轴配合，另一端通过底座上的两个安装孔位固定在转向节或轮边支撑座上，中部的凸台孔位用于连接减震器下端或横向稳定杆连杆，可在车辆经过颠簸路面时，配合橡胶衬套缓冲路面传递的冲击载荷，同时约束车轮的跳动轨迹，避免轮胎与轮拱、悬挂杆件发生运动干涉。设计过程中优先考虑了受力路径的合理性，整体采用弯折式支撑臂结构，将铰接端的受力通过两条对称的加强筋传导至底部安装底座，避免应力集中在转角区域；

　　铰接孔的壁厚做了加厚处理，适配压装橡胶衬套的过盈配合要求，孔的内径尺寸匹配常规乘用车摆臂销轴的通用规格，安装底座的孔位间距符合主流A级车底盘的安装边界，无需额外修改周边件即可实现适配。中部的半圆弧避让结构专门为减震器筒身的跳动行程预留空间，避免减震器压缩到极限行程时与支撑件发生硬接触，底座上的沉孔设计可让安装螺栓的头部完全沉入平面内，保证安装面贴合度，减少螺栓受剪切力断裂的风险。从建模逻辑来看，该结构优先绘制了安装基准面与铰接孔的中心轴线，以轴线为基准拉伸生成主体轮廓后，对受力转角位置做了圆角过渡处理，所有安装孔的位置度公差控制在0.1mm以内，保证装车时的装配精度，支撑臂的厚度经过受力仿真验证，可承受垂直方向3倍满载轴荷的冲击载荷，同时兼顾轻量化要求，去除了非受力区域的多余材料，避免不必要的重量增加。
