工业级平开式金属合页结构设计方案

　　这款平开式金属合页主要面向柜体、小型设备检修门、室内轻质金属门的转动连接场景，区别于普通家装合页，其结构设计更侧重工业场景下的安装容错性与长期开合稳定性。从实际使用需求出发，这类合页常被用在车间设备防护柜门、仓储金属柜体、低压配电柜侧门等位置，需要承受门板自重带来的径向载荷，同时要适配现场安装时的孔位偏差，避免因门框焊接变形导致合页无法装配。

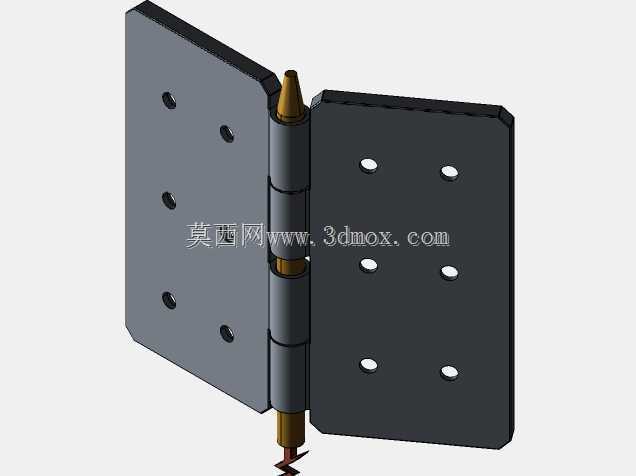

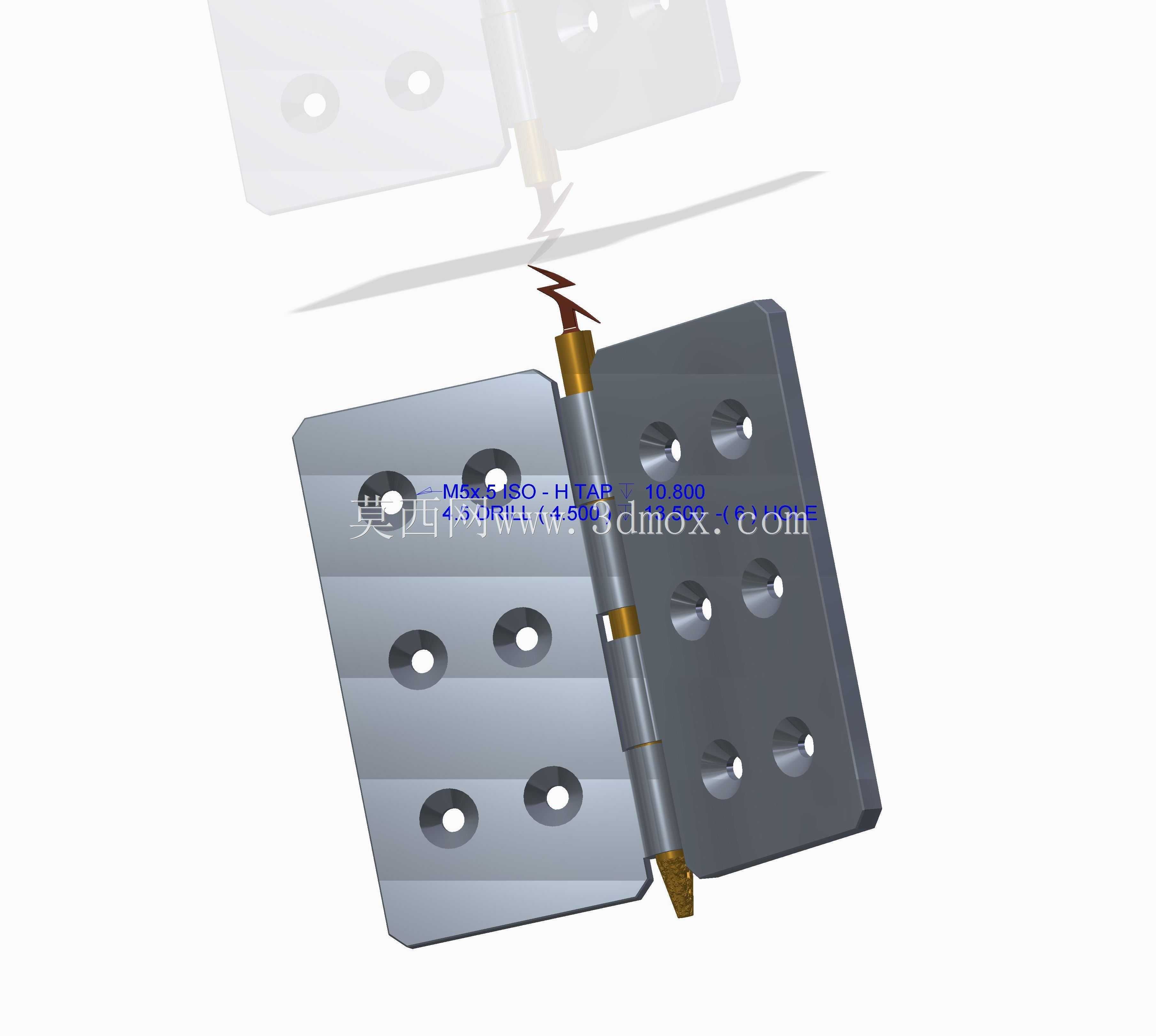

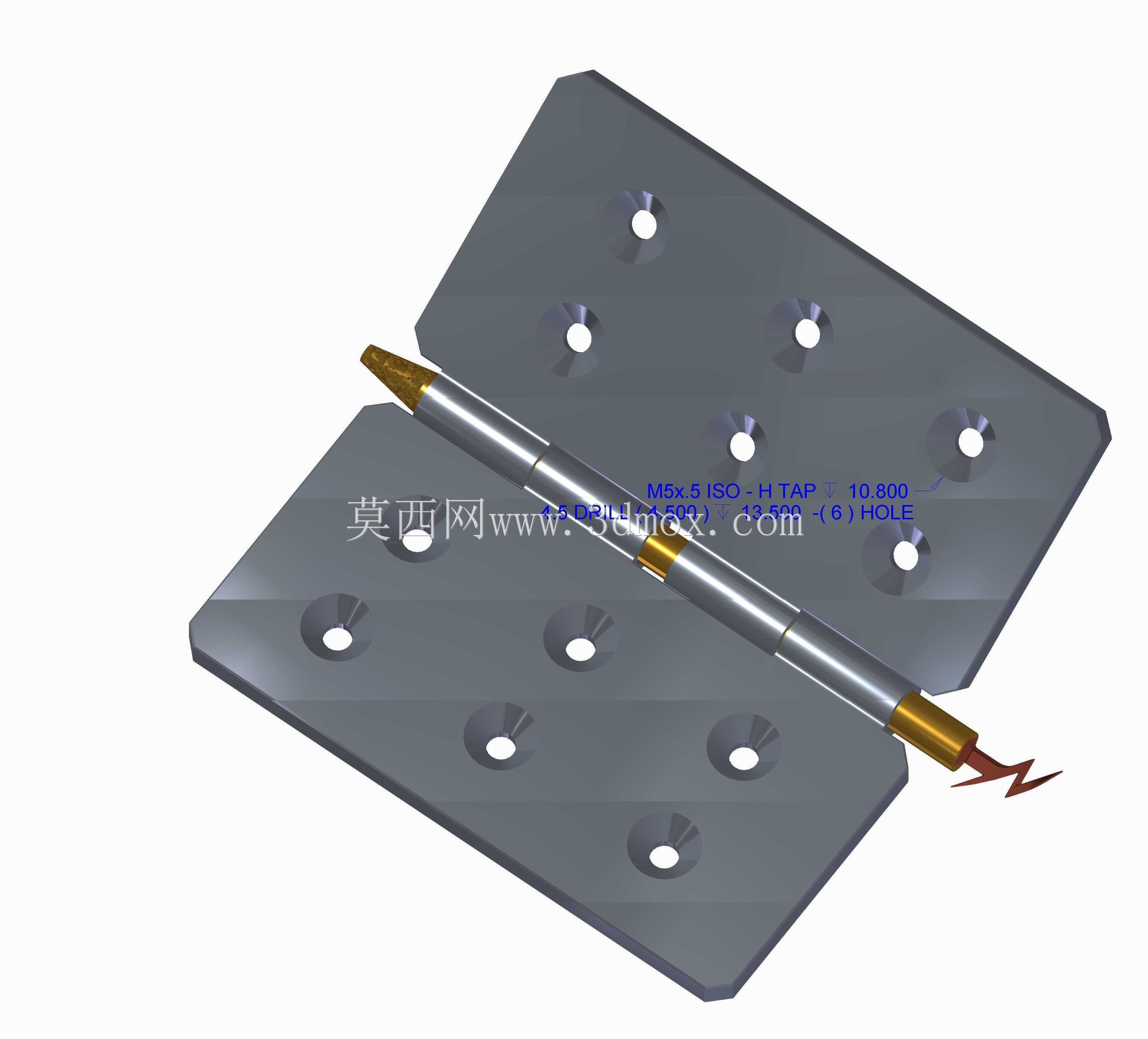

　　设计时优先考虑了安装边界的适配性，两块页片采用等尺寸对称布局，单块页片上排布6个沉头安装孔，孔位沿页片长度方向均匀分布，沉孔深度刚好覆盖常用的十字盘头螺丝头部，安装后螺丝端面不会突出页片表面，避免开合过程中螺丝与门框、门板发生剐蹭。页片边缘做了小半径倒角处理，既消除钣金冲压后的锐边风险，也能在安装时减少页片与门框贴合面的缝隙，避免长期使用后积尘卡滞。

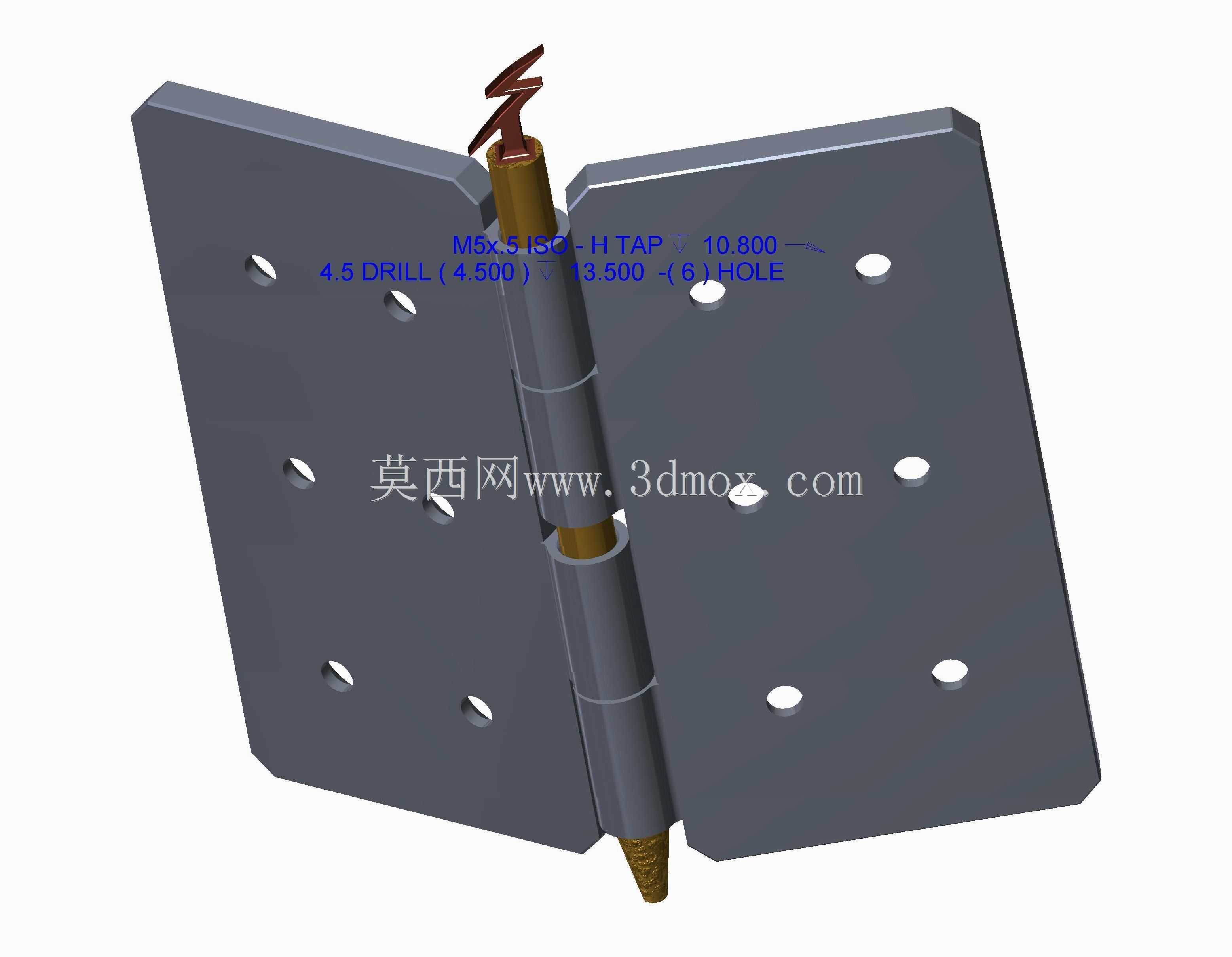

　　中间的销轴结构采用分段式设计，销轴两端做了圆弧收头处理，避免装配时划伤操作人员，销轴与页片卷边的配合间隙控制在合理范围，既保证开合时转动顺畅无卡顿，也不会因间隙过大导致门板下垂错位。卷边部位采用整圆卷制工艺，相比普通的半圆卷边，整圆结构能将销轴的受力均匀分散到整个卷边接触面，长期开合不易出现卷边开裂、销轴脱出的问题。

　　从安装适配角度看，这款合页的页片厚度适配1.2-2mm厚度的钣金门板，安装时不需要额外在门板上做沉台加工，直接通过自攻螺丝或者机丝螺丝就能完成固定，合页最大开合角度可以达到180度，完全满足设备检修、柜门完全开启的使用需求。销体表面做了细微的纹理处理，既可以在装配时增加摩擦力方便压装，也能在一定程度上储存润滑脂，减少长期开合的磨损噪音。针对焊接安装的场景，页片平面的平面度控制在0.1mm以内，焊接后不会出现页片翘曲导致的开合卡滞，即使是现场焊接作业，只要保证两个页片的同轴度，就能实现顺畅转动。

　　在结构细节上，页片上的安装孔采用了稍大的孔径设计，允许安装时存在±0.5mm的孔位偏差，降低现场安装的对位难度，不需要在门框或门板上做高精度的预钻孔，适配现场施工的加工精度条件。合页闭合时两个页片的贴合面间隙控制在0.2mm以内，关闭柜门后不会出现明显的缝隙错位，保证柜门的密封性与外观平整度。
