交流稳压器用带钩拉伸弹簧结构设计

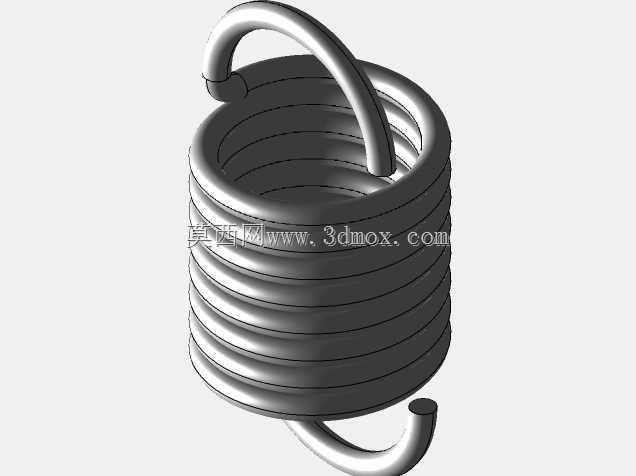

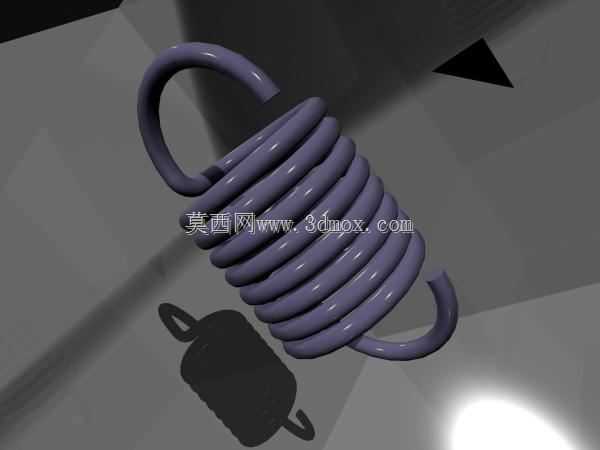

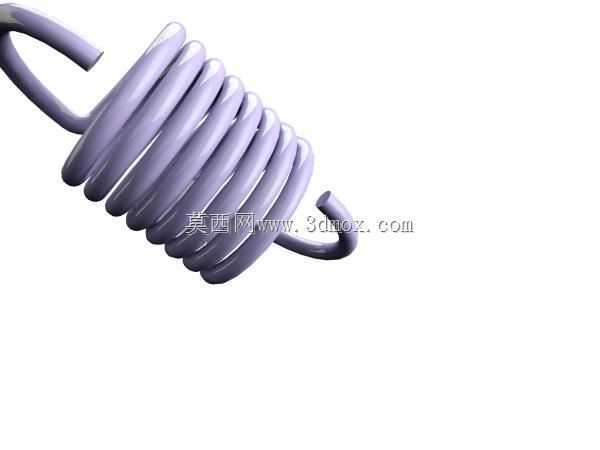

　　这类带钩张力弹簧主要应用在交流稳压器的调压执行机构内部，作为张紧、复位的核心弹性元件，承担着维持碳刷组件贴合调压线圈表面、保障调压动作平稳复位的作用，在稳压器进行电压补偿调整的过程中，弹簧持续提供稳定的轴向拉力，避免碳刷因机构间隙出现跳动、接触不良的问题，直接影响稳压器输出电压的稳定性与碳刷的使用寿命。从结构设计来看，该弹簧采用圆柱螺旋拉伸结构，两端一体成型半圆弯钩结构，弯钩与弹簧主体衔接处做了圆弧过渡处理，避免应力集中导致的弯钩断裂问题，弹簧有效圈数经过匹配计算，在额定拉伸行程内，弹力变化率控制在合理区间，不会出现行程末端弹力陡增、初始段拉力不足的情况。设计过程中需要优先考虑安装边界的约束，两端弯钩的开口尺寸、

　　中心距要匹配稳压器内部的挂接销轴直径，弹簧的外径要适配安装腔的内部空间，避免压缩或者拉伸过程中弹簧外圈与腔壁发生摩擦剐蹭，导致弹簧磨损、卡滞。弹簧的线径选择需要结合所需拉力、疲劳寿命要求确定，在稳压器的全生命周期内，弹簧需要承受数千次的往复拉伸动作，因此设计时要预留足够的疲劳安全系数，圈间间隙在自由状态下保持紧密贴合，避免工作过程中出现圈间冲击噪音。在实际装配场景中，该弹簧不需要额外的紧固件固定，直接通过两端弯钩挂接在对应机构的挂点上即可，拆装维护十分便捷，更换时不需要拆解整个调压机构，能够大幅降低后期运维的时间成本。弹簧的刚度匹配是设计的核心要点，刚度过大则会导致调压机构驱动负载增加，驱动部件磨损加快，

　　刚度过小则无法提供足够的张紧力，导致碳刷接触压力不足，容易出现打火、接触电阻过大的问题，因此建模过程中需要严格控制线径、中径、有效圈数的参数公差，保证成品弹簧的刚度误差控制在允许范围内。此外，弹簧两端弯钩的角度需要根据安装挂点的位置做适配调整，保证安装后弹簧的受力方向与拉伸方向同轴，避免出现偏载导致弹簧侧弯、弯钩异常受力断裂的情况，自由状态下的弹簧长度要匹配安装初始位置的张紧量，确保安装后即可提供初始预拉力，消除机构的装配间隙。
