参数化直齿结构形式斜齿轮传动件

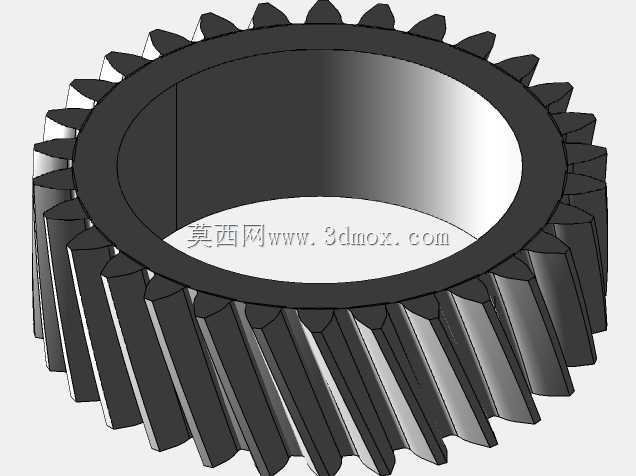

　　在常规的减速传动、动力传递工况中，斜齿轮凭借啮合重合度高、传动平稳、冲击载荷小的特性，广泛应用在各类需要平稳转速输出的传动链路里，比如轻工设备的动力传输单元、输送线的驱动端、小型机床的进给传动组，都能见到这类斜齿轮的应用场景。这款斜齿轮采用直齿轮模式的参数化搭建逻辑，区别于常规固定参数的斜齿轮模型，整个结构的变量完全开放给设计人员，可调整的参数覆盖螺距、齿数、压力角、齿顶参数、齿距、齿面宽度、螺旋角等核心齿形要素，设计人员只需要修改对应参数，就能快速生成适配不同安装空间、不同传动比需求的斜齿轮结构，不需要从零开始绘制齿形曲线，能大幅缩短传动方案迭代的周期。

　　从设计逻辑来看，模型内置了两种渐开线齿形的生成路径，一种依托圆柱坐标体系生成渐开线轨迹，另一种通过参数方程直接驱动曲线生成，两种路径的齿形曲线均来自严谨的渐开线数学方程，能保证齿形的啮合精度符合机械传动的公差要求。轮齿的螺旋齿面采用扫掠成型逻辑构建，扫掠轨迹完全通过方程式曲线生成，不需要手动拟合曲线，避免了手动调整曲线带来的齿面偏差；如果需要调整齿轮的旋向，只需要进入轨迹方程的曲线编辑层级，找到对应参数项，在螺旋角相关的参数项前添加负号，就能快速切换左旋、右旋齿向，不需要重新构建整个扫掠特征。模型同时做了假牙直径的参数约束，保证齿根位置的直径低于基圆直径，避免出现根切带来的齿根强度不足问题，符合实际齿轮加工的工艺要求。

　　从安装适配的角度来看，参数化调整的逻辑可以让设计人员快速匹配不同的轴径、安装距要求，齿面宽度的参数调整可以适配不同载荷等级的传动需求，不需要反复调整装配边界。在实际选型建模过程中，设计人员可以先根据传动比计算确定齿数，根据载荷大小确定齿面宽度和模数相关参数，再根据安装空间的限制调整齿轮的外径、轮毂宽度，整个调整过程不需要重构特征，所有参数联动更新，能有效避免特征报错的问题。这类参数化齿轮模型也能直接导入装配体中做干涉检查，验证轮齿啮合间隙、装配同轴度是否符合设计要求，为后续的齿轮加工、装配调试提供准确的三维数模依据，减少实际加工过程中的试错成本。
