行星传动用内啮合环形齿圈结构设计

　　在行星齿轮传动系统的布局中，内齿圈是承担功率分流、扭矩传递的核心构件，区别于外啮合齿轮的外露齿形，这类内齿结构的齿面加工在齿向修形、齿距累积公差控制上有更严苛的要求，直接决定整套行星轮系的传动平稳性与负载能力。从实际应用场景看，这类环形齿圈广泛适配风电增速箱、工程机械行走减速机、工业机器人关节减速器、新能源汽车电驱减速单元等需要大传动比、紧凑安装空间的传动场景，在同功率等级下，带内齿圈的行星传动结构比平行轴外啮合传动体积可缩小40%以上，承载扭矩提升60%左右，是重载紧凑传动方案里不可或缺的基础零件。

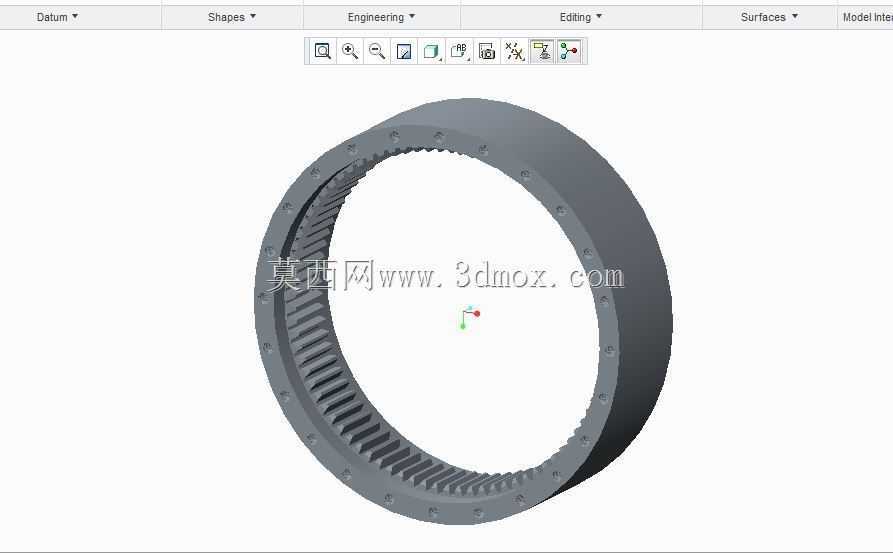

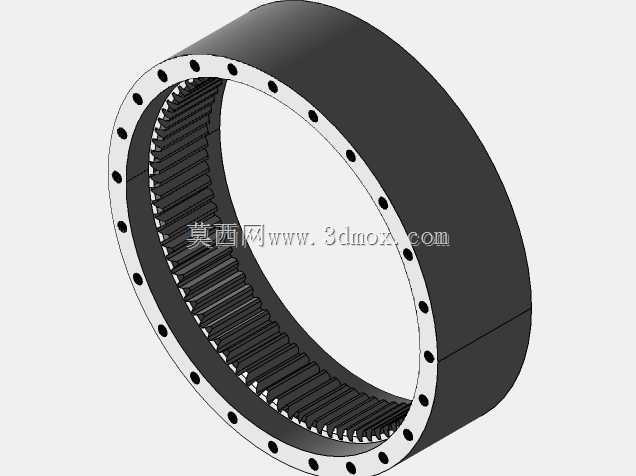

　　从结构设计逻辑来看，该齿圈采用整体环形锻件毛坯加工的思路，外圈均匀布置的安装通孔用于和壳体、机架或传动端盖实现螺栓刚性连接，安装孔的位置度公差需控制在0.02mm以内，避免装配后齿圈出现圆度变形，导致啮合侧隙不均引发传动异响。内齿采用渐开线齿形设计，齿向根据应用场景可选择直齿或斜齿，直齿版本适配低速重载、正反转切换频繁的工况，加工成本更低、装配容错率高；斜齿版本则适配中高速连续运转场景，啮合重合度更高，传动噪音更低。齿圈的壁厚设计需要兼顾刚性与轻量化要求，壁厚过薄会导致负载下齿圈形变过大，引发断齿、点蚀等失效问题，壁厚过大则会增加不必要的转动惯量与材料成本，常规设计中齿根到外圆的壁厚通常取齿高的2.5-3倍，根据额定负载大小可做适当调整。

　　在安装边界层面，这类齿圈的轴向定位通常依靠外圈的止口台阶实现，装配时止口与安装基座的配合公差选H7/h6间隙配合，既保证装配便利性，又能控制齿圈的径向跳动量。齿圈与行星轮的啮合侧隙需要根据工作温度、润滑条件做匹配调整，常温工况下侧隙取0.1-0.2倍模数，高温连续运转工况则需要适当放大侧隙，补偿热膨胀带来的间隙缩小问题。齿面的热处理通常采用渗碳淬火工艺，齿面硬度控制在HRC58-62，硬化层深度根据模数大小取0.8-1.5mm，芯部保持足够韧性，避免冲击负载下出现齿根断裂。建模过程中需要重点关注齿根过渡圆角的处理，圆角半径取0.3倍模数，减少应力集中，同时要对安装孔与齿面的位置关系做干涉检查，确保行星轮在全齿宽啮合过程中不会与安装螺栓、端盖等周边零件发生运动干涉。
