交流稳压器内置塑料安装基座结构

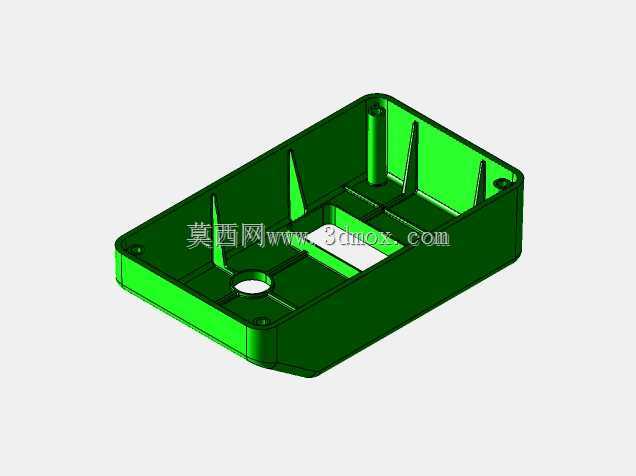

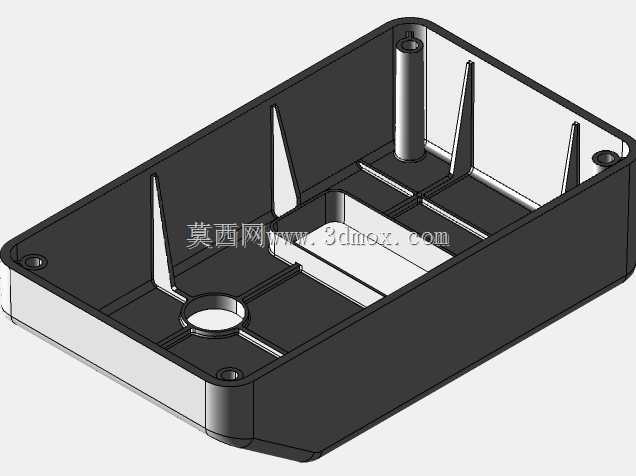

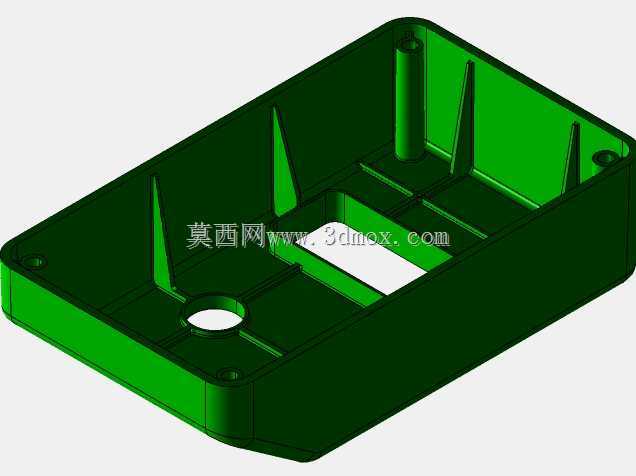

　　这款塑料基座是交流稳压器内部的核心承载结构件，日常应用在民用及工业小功率交流稳压设备的腔体内部，主要作用是承载稳压线路板、接线端子等核心电气元件，同时隔绝内部带电部件与金属外壳的接触，避免出现短路、漏电等安全隐患。从结构设计来看，基座整体采用带圆角的矩形盒型轮廓，边角做圆弧过渡处理，既可以避免注塑生产时出现应力集中导致的开裂问题，也能在装配时减少对操作人员的划伤风险，同时适配稳压器金属外壳的内部安装空间，不会出现装配干涉。基座侧壁设置了多道垂直加强筋，筋位从底部一直延伸到侧壁顶端，在不增加整体壁厚的前提下大幅提升了壳体的抗形变能力，即便设备在运输过程中受到挤压、跌落冲击，也能保证基座不会出现碎裂变形，保护内部搭载的电气元件不受损。

　　基座底部预留了圆形穿线孔与方形元件避让槽，穿线孔位置对应接线端子的安装位，方便内部线缆的排布与固定，避让槽则是为线路板上凸起的电容、继电器等元件预留安装空间，避免装配时元件与基座底面发生硬接触。基座的四个边角位置设置了带安装孔的凸台，凸台高度与线路板的安装高度匹配，装配时线路板可以直接通过螺丝固定在凸台上，不需要额外加装支撑柱，减少了装配环节的零件数量，提升生产组装效率。侧壁上的定位柱与金属外壳内壁的定位槽一一对应，装配时可以快速完成基座的对位，不需要反复调整安装位置，降低装配的对位难度。设计时充分考虑了注塑生产的工艺要求，所有筋位与壁厚的比例控制在合理范围内，避免注塑时出现缩痕、缺胶等缺陷，同时所有边角都做了脱模斜度处理，

　　方便生产时顺利脱模，提升生产良率。安装边界方面，基座的外轮廓尺寸完全匹配对应功率稳压器的金属外壳内部腔体，安装后基座与外壳内壁之间预留了均匀的散热间隙，不会堵塞设备的散热风道，保证内部电气元件工作时产生的热量可以顺利通过风道排出，避免设备内部温度过高影响元件使用寿命。基座的材质选用具备阻燃特性的工程塑料，满足电气设备的阻燃安全要求，即便内部元件出现异常打火，也不会引燃基座造成火情蔓延，提升设备的整体安全性能。
