两轮摩托车离合器轮毂上部铸造结构

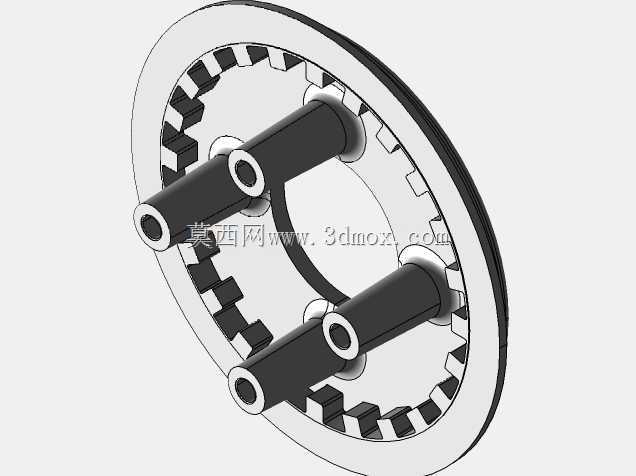

　　该部件属于两轮机动车传动离合系统的核心组成部分，主要应用于小排量两轮代步车辆、越野两轮车的手动离合传动结构中，安装在发动机输出端与变速箱输入轴之间的离合腔室内，承担动力接合、分离过程中的扭矩传递与载荷承载作用。从结构设计来看，该部件采用盘式环形主体结构，外圈均匀分布内啮合齿槽，用于和离合从动片的外齿形成嵌合配合，齿槽的齿形公差直接决定离合片滑动过程的顺畅度，若齿形加工余量不均，会出现离合结合卡顿、半联动状态抖动的问题。主体盘面沿圆周均匀布置三根空心定位轴柱，轴柱端面带有环形定位凸台，用于安装离合压盘的复位弹簧与导向销，空心内孔可穿过离合固定螺栓，将整个轮毂组件锁紧在主轴安装基座上，轴柱的同轴度公差需要控制在0.02mm以内，

　　否则会导致压盘开合过程偏斜，出现离合分离不彻底、挂挡打齿的故障。设计过程中充分考虑铸造工艺的成型特性，所有转角位置均设置R2-R3的铸造圆角，避免铸件冷却过程出现应力集中导致的开裂缺陷，齿槽与轴柱的连接位置设置加强筋结构，在不额外增加部件整体厚度的前提下提升结构抗扭强度，适配两轮车频繁启停、半联动工况下的交变载荷冲击。安装边界方面，部件的外圈齿顶圆直径需要和离合腔的内壁预留1.5-2mm的安全间隙，避免高速旋转过程中出现剐蹭壳体的问题，中心内孔的直径与主轴安装位采用间隙配合，配合公差控制在H7/g6区间，保证轮毂转动过程无松旷同时拆装便捷。三根定位轴柱的端面平面度需要控制在0.01mm以内，保证压盘安装后与轮毂盘面保持平行，

　　避免离合片偏磨导致的使用寿命缩短。实际装车应用中，该部件的材质多采用铸铝合金或球墨铸铁，铸铝合金材质重量轻，能降低离合组件的转动惯量，提升换挡响应速度，适合民用代步两轮车使用；球墨铸铁材质强度更高、耐磨性能更好，适合大扭矩越野车型的重载使用场景。结构设计上摒弃了多余的冗余结构，在保证结构强度满足最大传递扭矩要求的前提下尽可能缩减部件重量，降低传动系统的无效功耗，同时所有安装定位面均设计在同一加工基准面上，减少后续机加工过程的装夹次数，提升批量生产的加工精度一致性。
