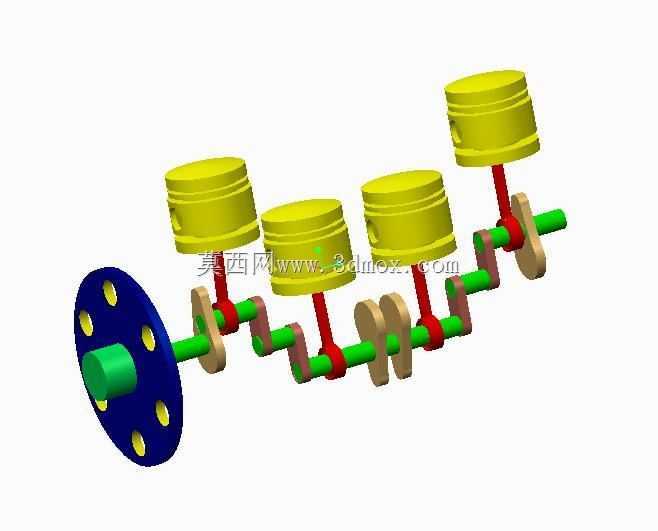

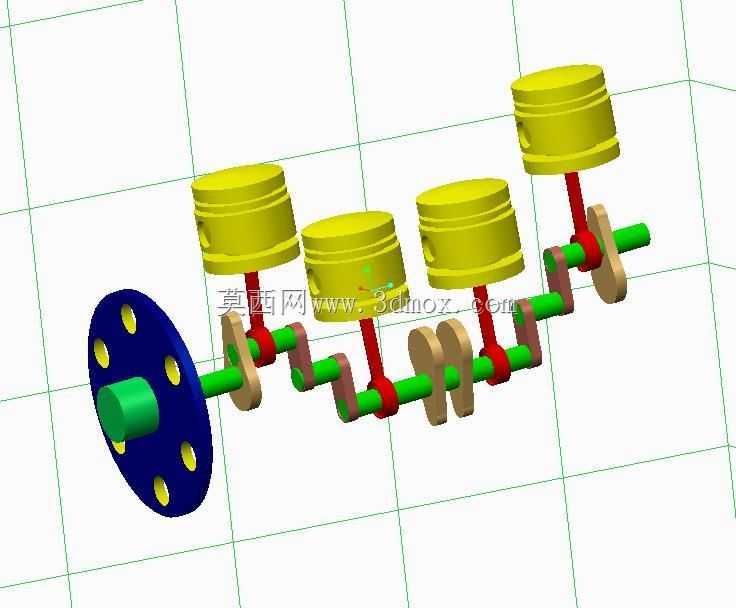

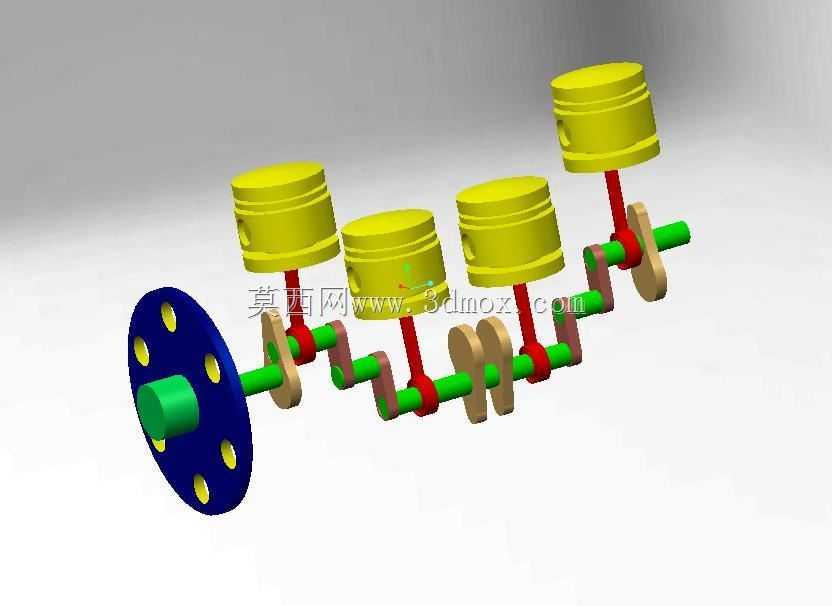

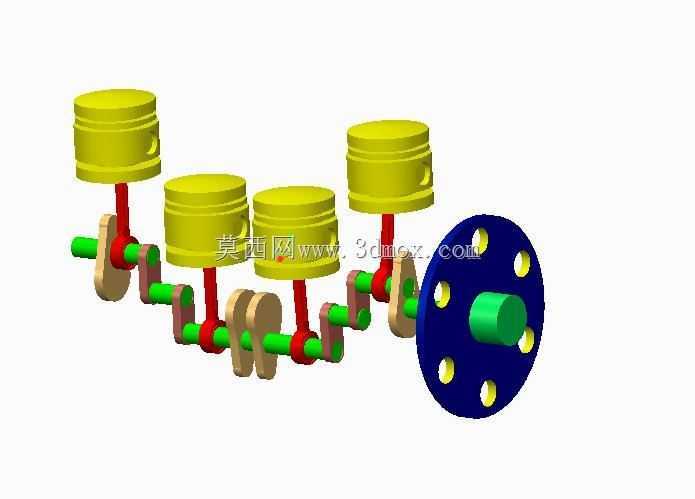

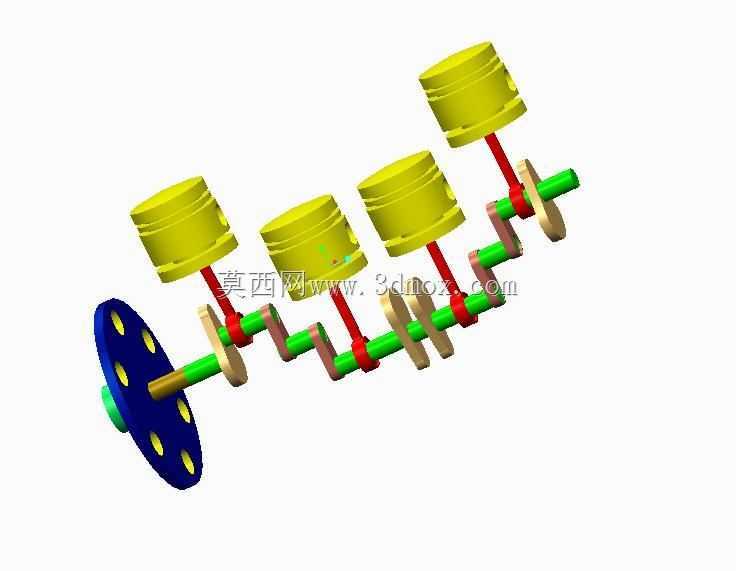

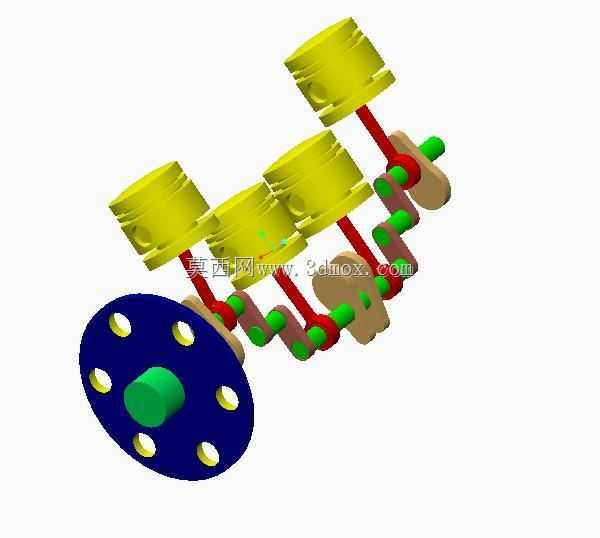

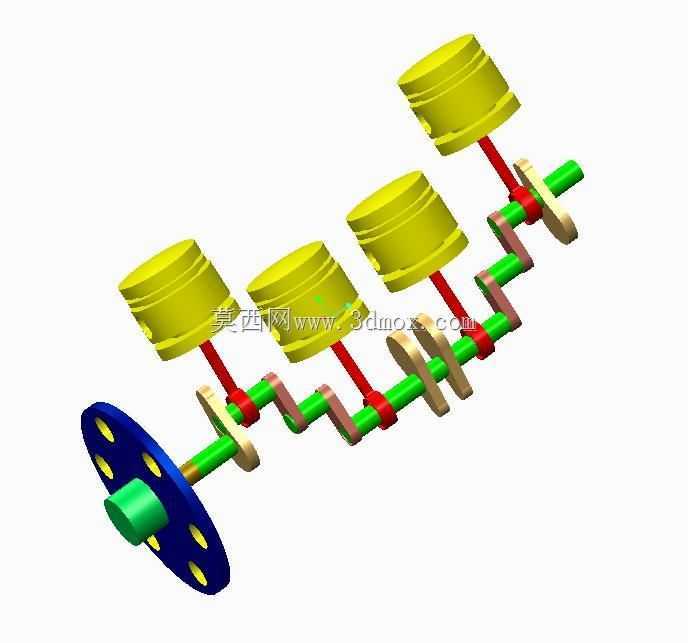

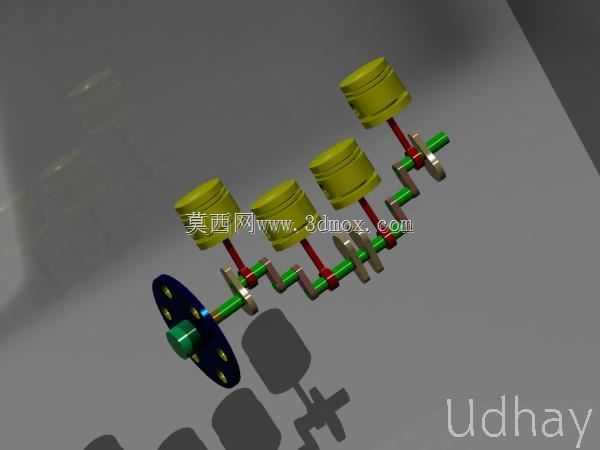

直列四缸内燃机曲柄活塞组结构展示

　　这套直列四缸动力核心的结构模型，完整还原了往复式内燃机核心做功单元的装配关系，在车用动力配套、小型工程机械动力选型、教学实训教具开发等场景中，都能作为结构验证、原理演示的直观参考。从实际功能来看，这套结构承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，四个活塞沿气缸轴线做往复直线运动，通过各自对应的连杆将力传递到曲轴的曲柄销上，把直线运动转化为曲轴的连续旋转，最终通过端部的法兰盘将动力输出给后续的传动系统。设计过程中优先考虑了四缸机型的做功间隔均匀性，四个曲柄销按照180度相位差交错布置，能够保证曲轴每旋转两周就有一个气缸进入做功行程，让动力输出的平顺性大幅提升，避免了单缸或双缸机型运转时的剧烈振动。从结构细节来看，

　　活塞部分采用了简化的圆柱裙部设计，保留了活塞销座的安装位置，能够直观展示活塞与连杆小头的铰接关系；连杆部分区分了大头与小头的连接结构，大头采用剖分式结构与曲柄销配合，小头通过活塞销与活塞铰接，中间的杆身采用了工字形截面的简化示意，兼顾了结构强度与轻量化的设计需求；曲轴部分整合了四个曲柄臂、主轴颈与曲柄销，端部的输出法兰上均匀布置了连接孔位，能够匹配不同规格的飞轮或传动连接件的安装需求。在安装边界的考量上，四个气缸的中心距按照常规小排量四缸机型的通用尺寸比例设置，曲轴的主轴颈位置预留了轴承安装的空间，整体结构的横向、纵向尺寸都参考了量产1.5-2.0L排量车用汽油机的核心参数比例，既可以作为原理演示的简化模型，

　　也能为后续的详细结构设计提供装配关系的参考。建模过程中严格遵循了实际装配的运动干涉校验逻辑，活塞往复运动的行程与曲柄半径的比例符合内燃机设计的通用规范，连杆摆动的角度范围也控制在合理区间内，避免了运动过程中活塞与气缸壁、连杆与曲轴箱之间的干涉问题，能够直观展示四缸发动机运转时各部件的运动轨迹与配合关系，对于刚接触动力结构设计的从业者来说，能够快速理清曲柄连杆机构的核心装配逻辑，对于教具开发、结构方案初期验证的场景，也能省去基础结构搭建的时间，直接在这个装配基础上调整参数适配具体的设计需求。
