车载发动机配套鼓风机总成结构设计

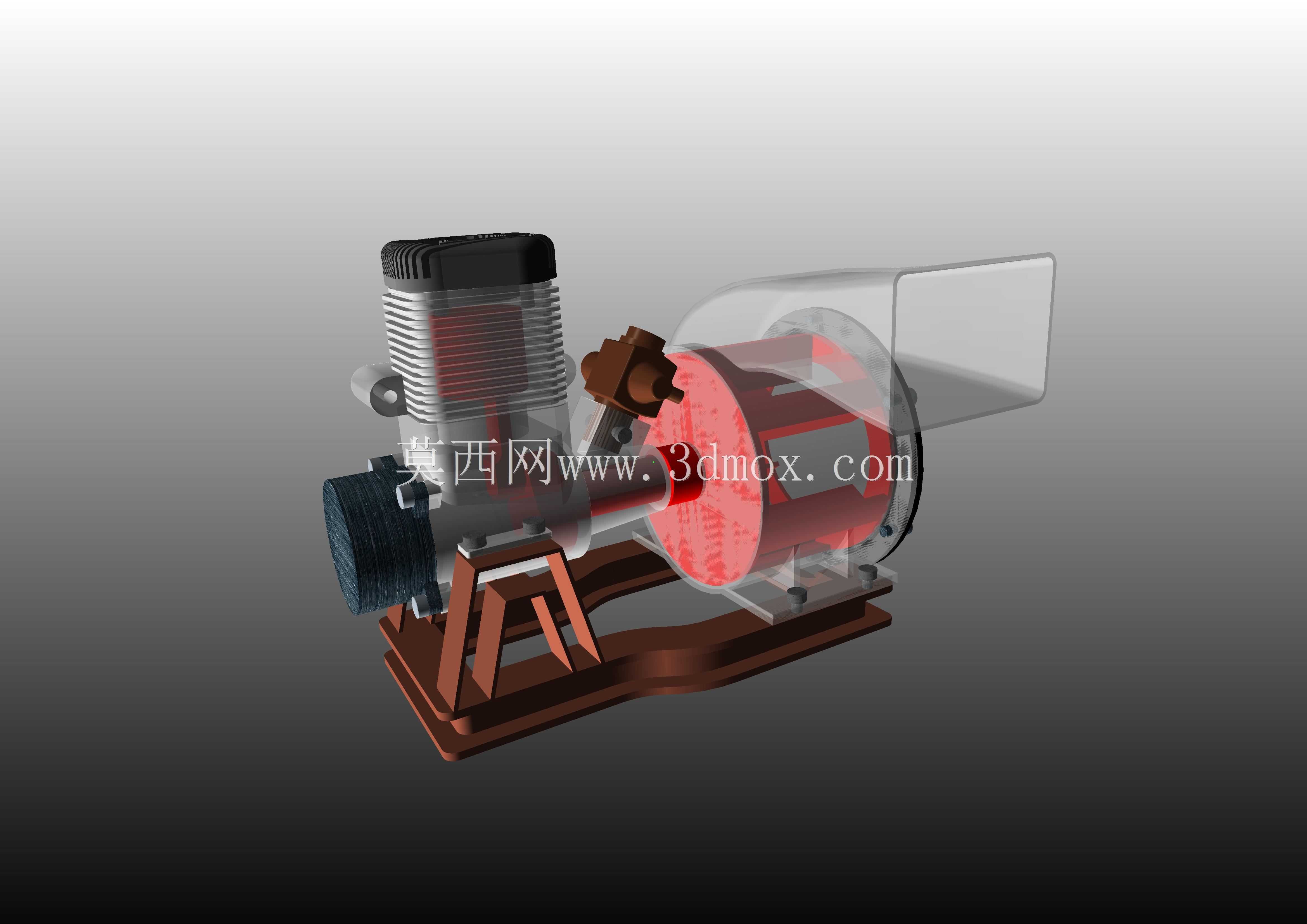

　　这款鼓风机总成是直接配套车用内燃发动机使用的风冷辅助部件，主要应用场景集中在小排量单缸动力单元的散热回路中，常见于农用机械、小型工程作业车辆、改装特种车辆的动力舱布局里，核心作用是为发动机缸体、散热鳍片组提供定向强制对流风量，避免高负荷持续运转时缸温超限引发的机油劣化、密封件失效、功率衰减等问题。从结构设计逻辑来看，整个总成采用同轴直连布局，鼓风机叶轮的动力输入轴直接与发动机侧取力端口对接，省去了额外的皮带传动、齿轮减速结构，既压缩了整体安装占用空间，也减少了传动环节的功率损耗，同时降低了后续运维过程中传动件磨损更换的频次。叶轮腔体采用半开式蜗壳设计，进风侧预留了适配不同管径风管的法兰接口，

　　出风方向可根据动力舱的实际布局调整偏转角度，安装底座采用一体式冲压折弯支架，预留了四个长圆形调节安装孔，可兼容不同安装基面的孔位偏差，安装时不需要额外加工转接板，直接通过螺栓固定在发动机侧的预留安装位即可。从安装边界来看，整个总成沿动力输出轴方向的总长度控制在适配单缸发动机侧部预留空间的范围内，最大径向尺寸不会超出发动机缸体的外轮廓，不会和周边的油箱、排气歧管、线束固定位产生干涉，叶轮做了动平衡校准，额定转速下的振动幅值控制在车用部件允许的阈值内，不会额外增加发动机机体的振动负荷。设计过程中针对鼓风风量做了匹配性校核，在发动机额定转速区间内，出风口的风速与风量刚好覆盖缸体散热鳍片的全部迎风面积，不会出现局部散热盲区，

　　同时蜗壳内部做了导流弧面优化，减少气流在腔体内的紊流损耗，降低运转时的气流噪音。整个总成的部件拆分逻辑清晰，叶轮、蜗壳、连接轴、安装支架都可单独拆解更换，日常维护时只需要拆开蜗壳侧盖即可清理叶轮表面积攒的灰尘、油污，不需要将整个总成从发动机上拆卸下来，适配车载场景下的快修快保需求。
