交流稳压器用多层波浪形弹性垫圈结构

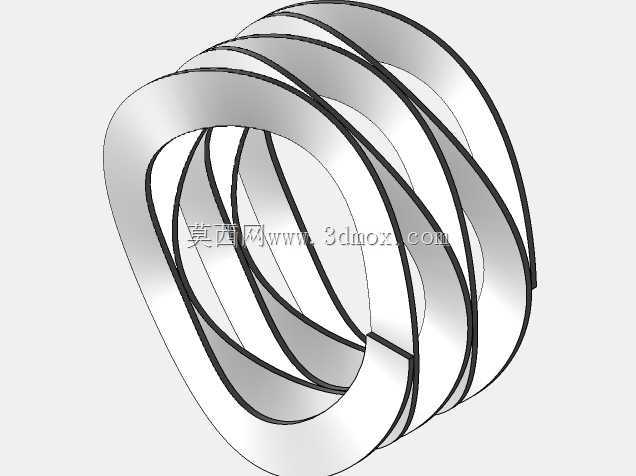

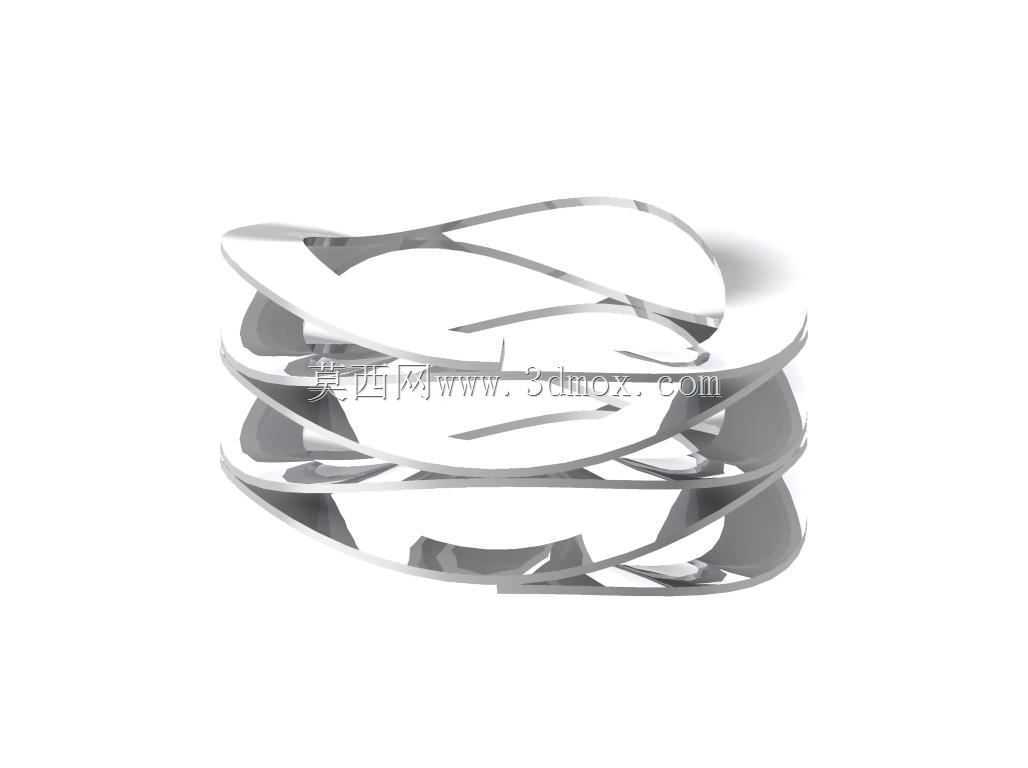

　　这类波浪形弹性元件常被用在交流稳压器的内部装配环节，主要承担轴向压紧、缓冲吸振以及补偿尺寸公差的作用，和普通圆柱螺旋弹簧不同，它的轴向占用空间更小，在安装高度受限的腔体内可以提供稳定的预紧力，避免稳压器运行过程中因电磁振动、温度形变导致的连接件松动、绕组移位等问题。从结构设计来看，该元件采用多层波浪圈叠合的构型，每层波峰波谷沿周向均匀排布，相邻层的波峰对应贴合，受力时各层同步产生弹性形变，相比单层波浪垫圈，它能在相同压缩量下提供更平缓的刚度曲线，不会因为微小的压缩量变化出现预紧力陡增或骤降的情况，适配稳压器内部长期受温度循环影响的装配场景——毕竟稳压器工作时内部温升会让不同材质的零件产生差异化热胀冷缩，

　　这种刚度特性刚好可以补偿热形变带来的装配间隙变化，始终保持稳定的压紧力。设计这类弹性件的时候，首先要明确安装边界的尺寸约束：外径需要适配安装腔的内壁定位台阶，不能出现外圈刮蹭腔壁的情况，内径要避开内部穿过的紧固件或绕组引出线，预留足够的安全间隙，避免工作过程中摩擦绝缘层造成安全隐患；自由高度要结合装配后的预压缩量来设定，通常预压缩量控制在自由高度的20%-30%区间，既能保证足够的预紧力，又不会让元件长期处于极限压缩状态导致疲劳失效。实际选型应用时，还要注意它的承载特性，这类波浪弹簧的载荷和压缩量基本呈线性关系，在稳压器的铁芯叠片压紧、接线端子防松、PCB板缓冲固定等位置都能适用，相比平垫圈加普通弹簧垫的组合，它的压紧力分布更均匀，

　　不会在被压紧的零件表面留下局部压痕，对于表面有绝缘涂层的稳压器内部零件来说，能更好地保护涂层完整性，避免绝缘失效风险。建模过程中需要重点控制波峰的圆角过渡，不能出现尖锐的棱边，否则热处理环节容易出现应力集中，导致元件在反复受压过程中出现断裂；同时多层叠合的接触面要保证平整，避免出现层间错位导致的受力偏载，否则实际使用时会出现刚度偏移，无法达到设计预期的预紧效果。
