大型航模直升机用外转子无刷动力电机

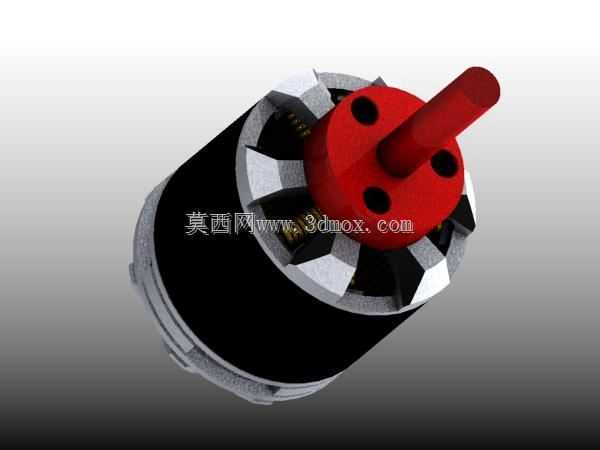

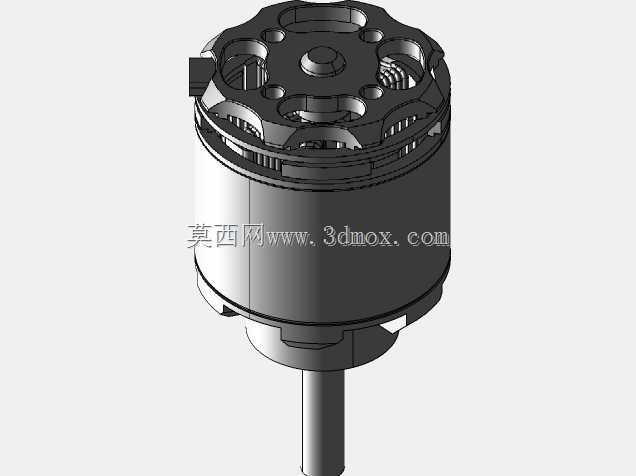

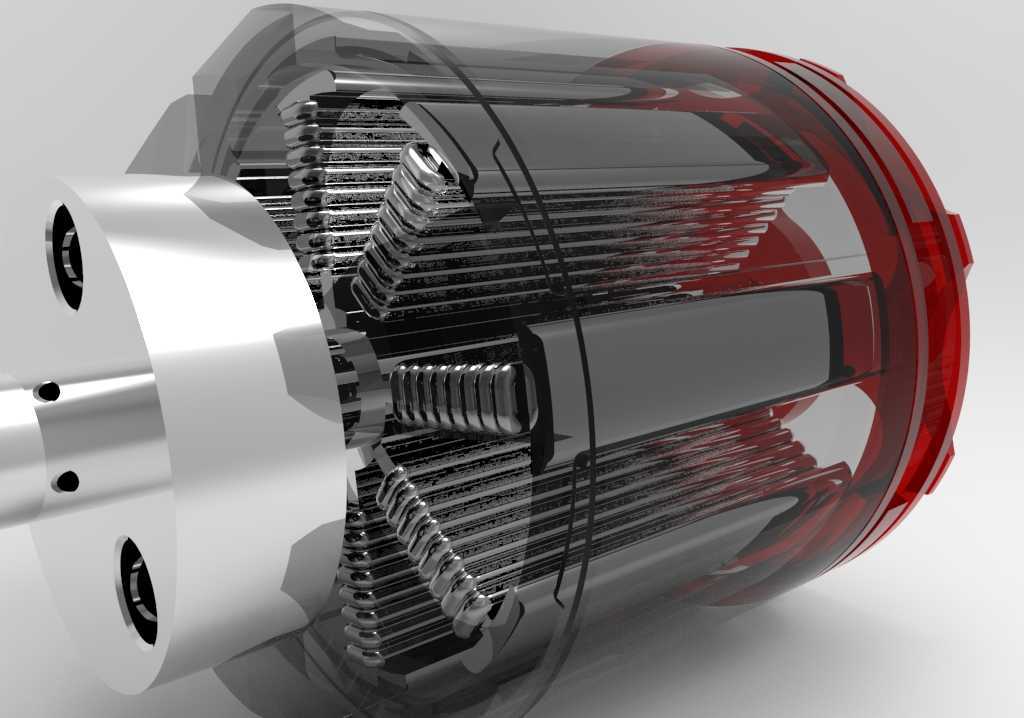

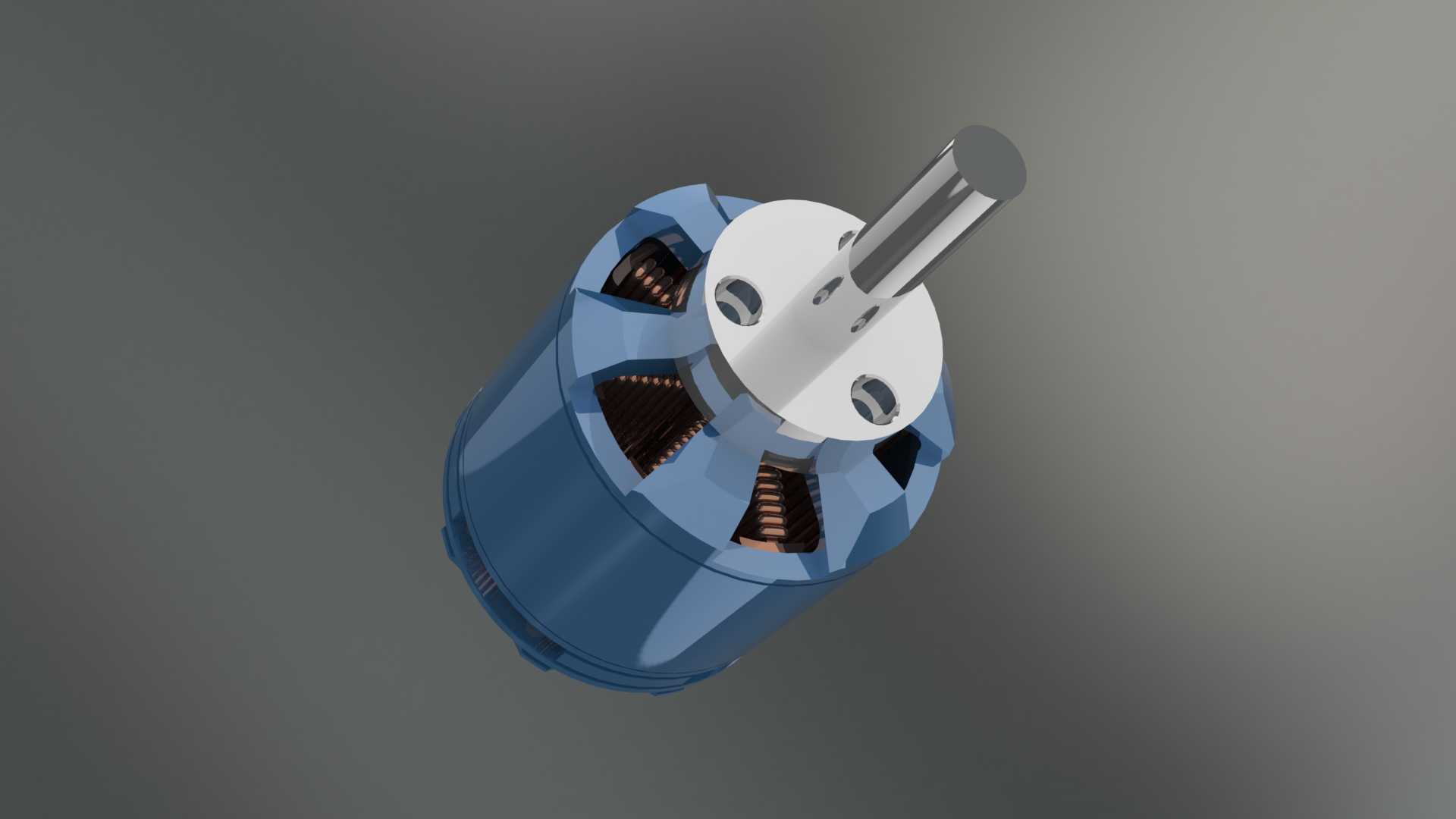

这款动力单元主要适配大尺寸像真及特技RC直升机的动力需求，针对六角、八角构型的大级别机架做了安装匹配设计，输出轴的轴径、伸出长度都对应主流大桨夹、传动齿轮组的安装公差要求做了适配，安装端的孔位排布也对应常见直升机电机座的固定孔距，装机时不需要额外做转接件加工，能直接匹配现有传动链路的安装边界。从结构设计来看，采用外转子构型，转子外壳直接集成散热鳍片结构，飞行过程中随旋翼下洗气流就能带走绕组持续工作产生的热量，不需要额外加装独立散热风扇，能有效降低动力系统的自重占比。定子部分采用多槽集中绕组设计，对应四路、六路的电调驱动信号都能适配，支持高倍率放电下的扭矩输出，在直升机做3D特技动作、大螺距爬升的工况下，不会出现扭矩不足导致的掉转问题，动力输出的线性度也能满足特技飞行时的油门响应要求。输出轴采用高硬度合金钢材质，和转子铁芯的配合采用过盈加定位销的双重固定方式，能承受大桨旋转时产生的径向载荷与交变冲击力，避免长时间飞行后出现轴松动、输出偏心的问题。端盖部分做了轻量化镂空处理，在保证结构强度的前提下尽可能降低非必要重量，同时镂空结构也能让内部绕组的热量更快散出，延长连续工作的时长。在实际航模飞行场景中，这类电机需要承担主旋翼的全部动力输出，从悬停时的稳定低转速输出，到特技动作时的瞬时高功率拉满，都需要动力输出足够平顺，这款电机的磁钢排布采用斜极充磁方式，能有效降低运转时的齿槽转矩，减少低速悬停时的机身震动，让飞行姿态更稳定。安装时需要注意电机轴和传动齿轮的配合间隙，保留合理的轴向窜动量，避免齿轮啮合过紧增加运转阻力，同时固定螺丝要采用螺纹胶锁固，应对飞行中的高频震动防止松脱。从建模细节来看，绕组的排布、磁钢的嵌装位置、端盖的卡扣结构都做了完整还原，能直接用于航模动力系统的装配干涉校验，也可以作为航模设计课程中动力选型的参考案例，帮助设计者直观理解外转子无刷电机的结构组成与安装配合关系。
