便携拖行式折叠代步自行车结构设计

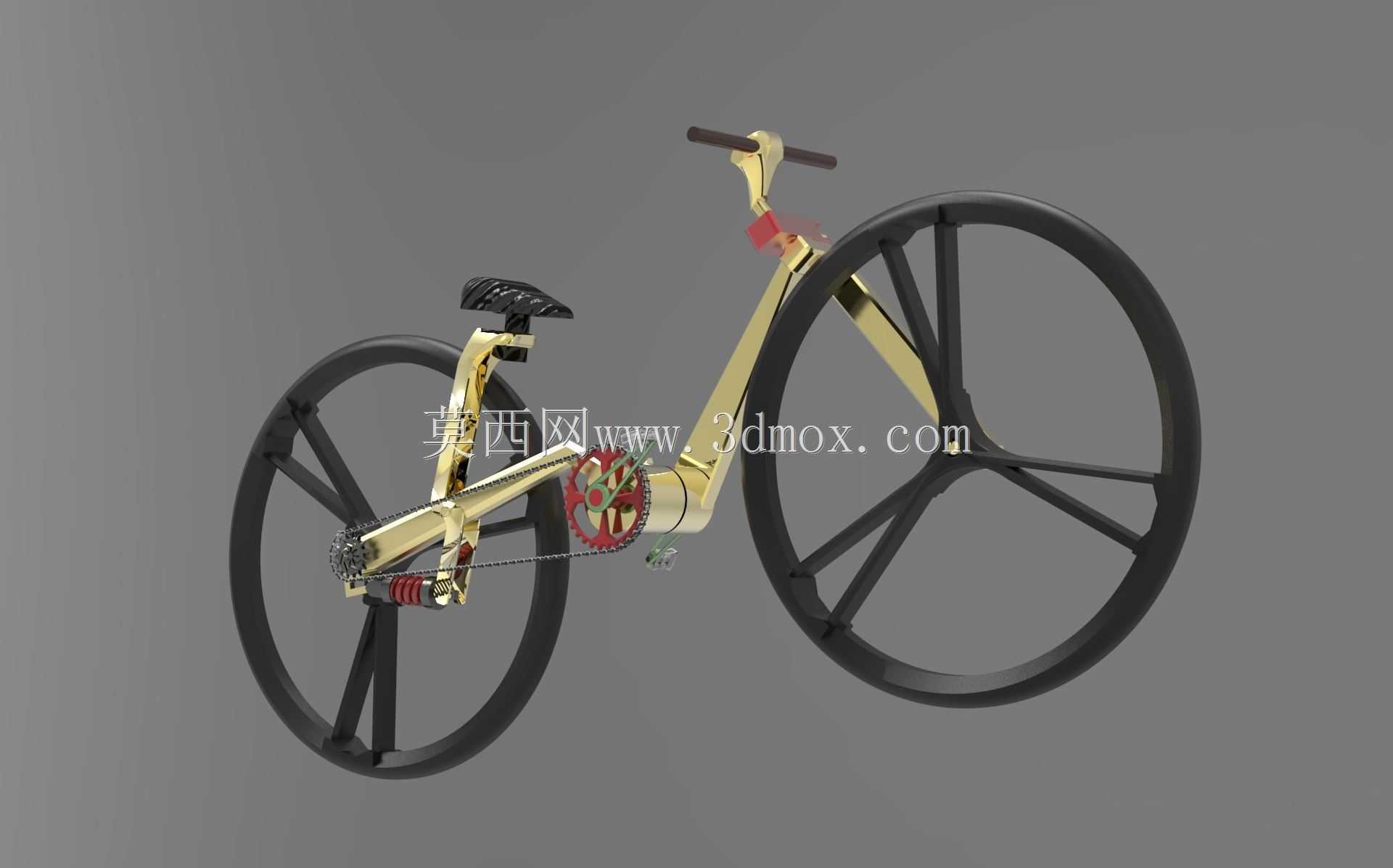

　　这款折叠代步载具的设计核心围绕城市短途通勤、跨场景接驳的实际使用需求展开，针对日常通勤中“最后一公里”接驳、公共交通换乘携带、狭小空间收纳的痛点做了针对性结构优化。区别于传统折叠车需要手提搬运的设计逻辑，这款产品在折叠状态下可依托轮组实现拖行移动，大幅降低使用者携带过程中的体力消耗，适配地铁站、写字楼、居民楼等需要频繁转换通行方式的场景。

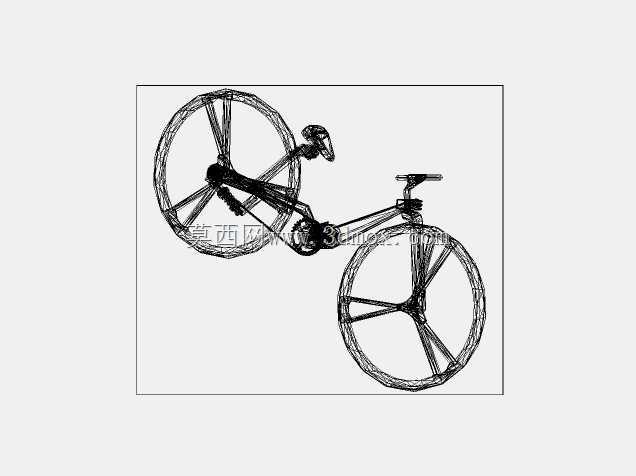

　　从结构设计思路来看，车架主体采用分段式铰接布局，折叠铰链位置设置在车架中部靠近五通的区域，折叠后前后轮可保持同轴平行状态，拖行时轮组可正常滚动，无需额外加装辅助轮结构，既控制了整体重量，也减少了额外零部件带来的故障点。车架管材采用异型截面设计，在保证铰接位置结构强度的前提下，尽可能压缩折叠后的整体厚度，折叠后整体轮廓尺寸可控制在常规拉杆箱的占用空间范围内，能够轻松放入写字楼工位下方、家用储物柜、汽车后备箱等狭小收纳空间，不会占用过多公共区域面积。

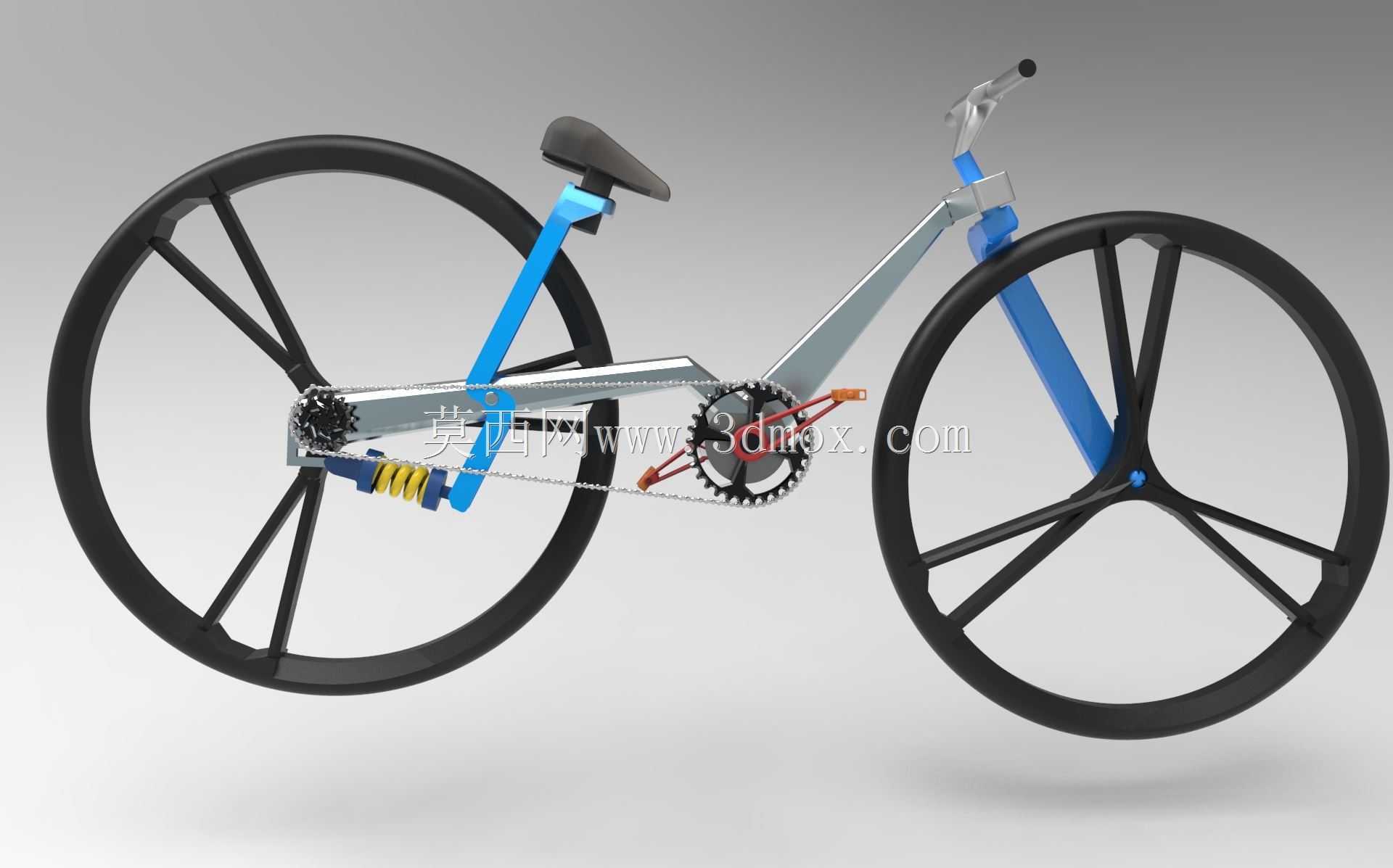

　　轮组部分采用一体式五辐结构设计，取消了传统自行车的辐条编制结构，一方面降低了轮组日常维护的需求，避免辐条松动带来的调校成本，另一方面大尺寸辐条的结构强度更高，在拖行状态下承受侧向冲击力时不易发生形变，适配城市铺装路面的日常通行需求。传动部分保留了传统链传动结构，牙盘与飞轮的传动比设置偏向城市短途通勤的踩踏效率，不需要过大的踩踏力即可维持平稳的通行速度，中轴位置集成了折叠锁止结构，展开状态下可通过卡扣实现车架的刚性锁止，避免骑行过程中车架出现铰接松动的问题，锁止卡扣采用快拆结构，不需要额外工具即可完成折叠与展开的操作，整个转换过程可在数秒内完成。

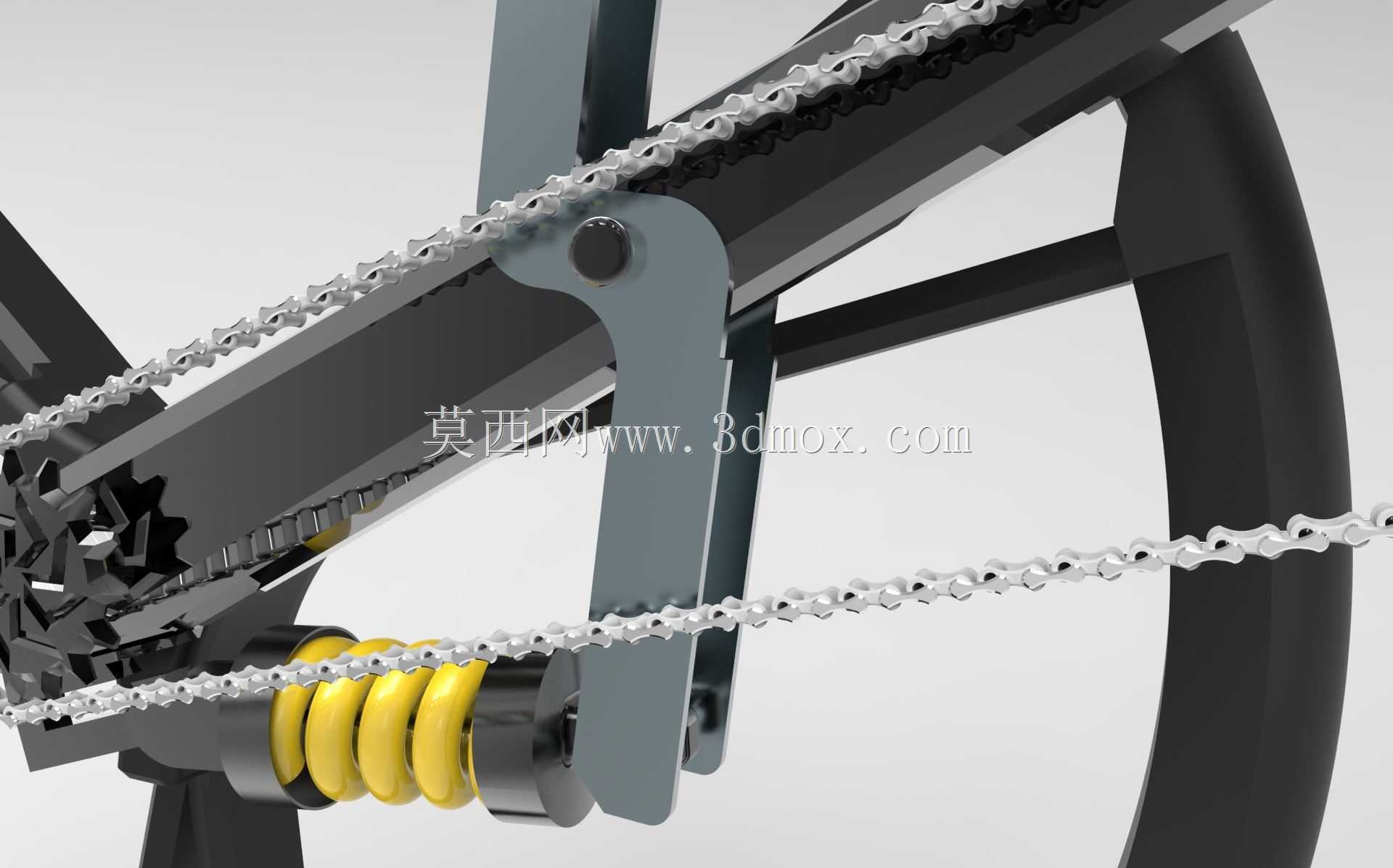

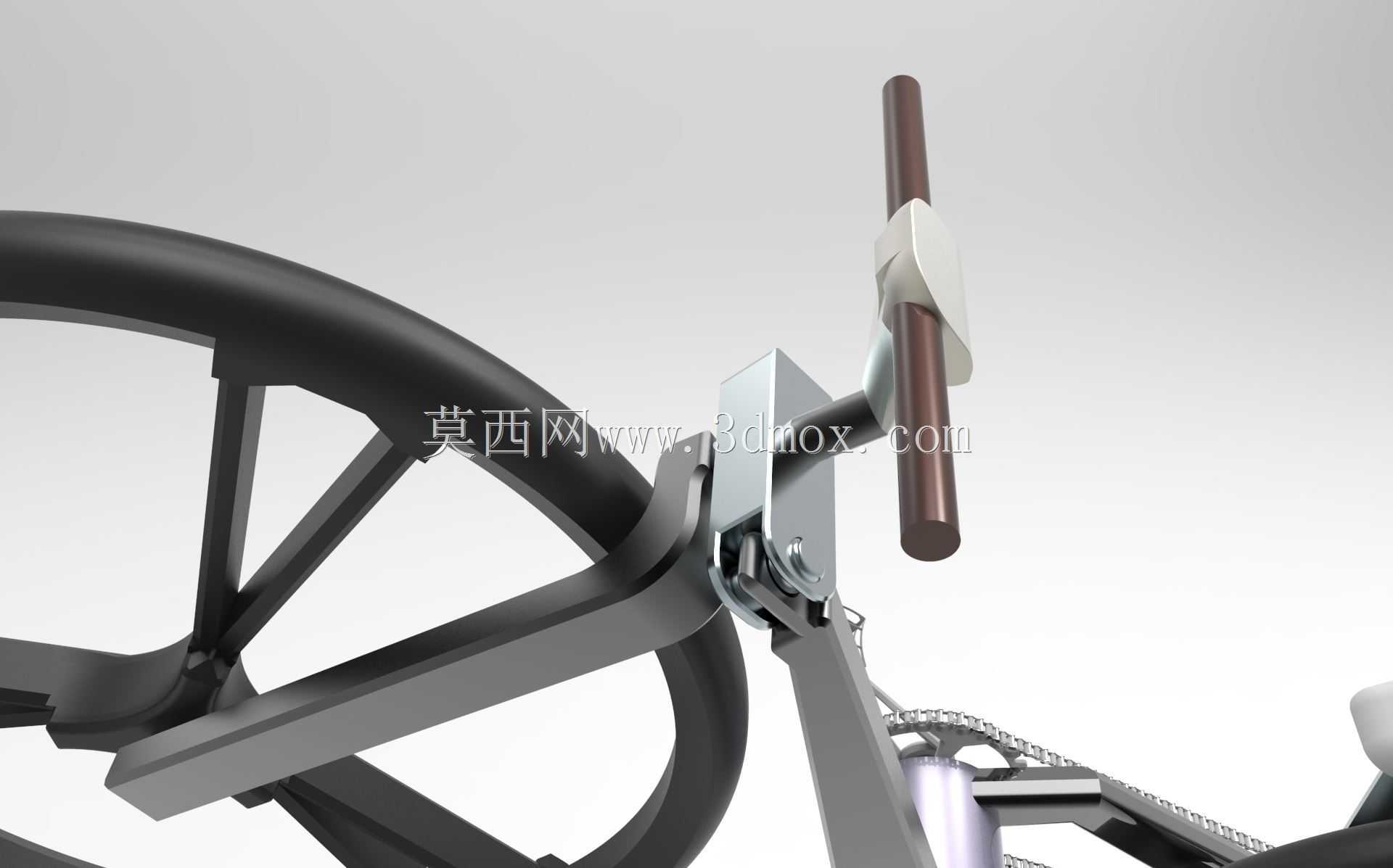

　　避震结构设置在后下叉与车架主体的连接位置，采用小型弹簧阻尼结构，可过滤城市铺装路面的细小颠簸，提升骑行过程中的舒适度，同时该避震结构不会影响车架折叠后的整体轮廓，折叠过程中可随铰接结构自然收合，不会出现结构干涉。车把与座管均采用快拆锁紧结构，可根据使用者身高调整合适的骑行姿态，折叠时可将车把旋转至与车架平行的状态，座管可下沉至车架立管内部，进一步压缩折叠后的整体尺寸。

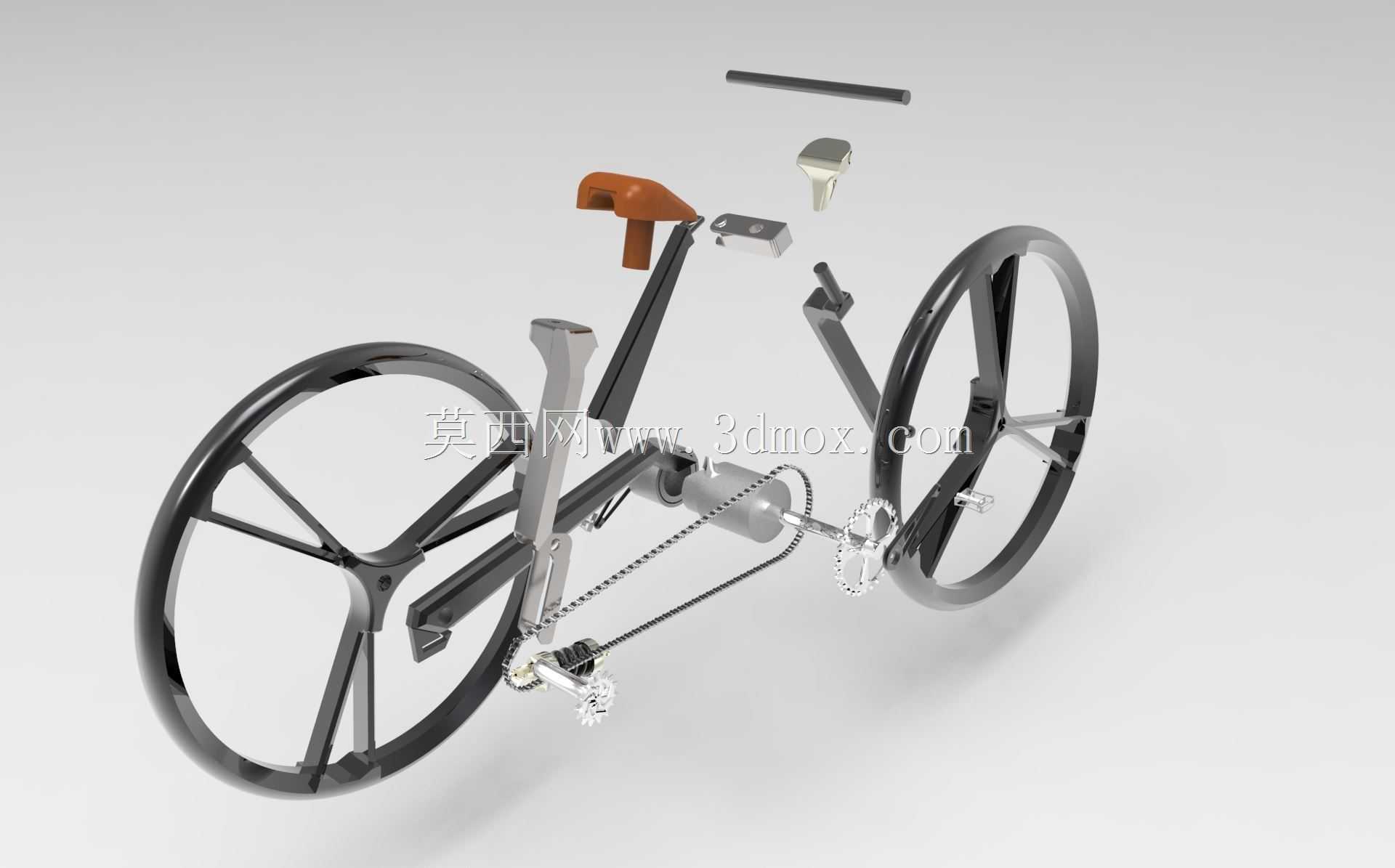

　　在安装边界的适配设计上，整车所有铰接位置的转轴均采用标准件规格，后期维护更换时不需要定制特殊配件，车架上预留了常规通勤配件的安装孔位，可根据使用需求加装挡泥板、置物架等附属配件，不需要对车架主体结构进行二次加工。整车的受力结构经过受力路径优化，骑行状态下的踩踏力、路面冲击力均可通过车架管材均匀传递，不会在铰接位置出现应力集中的问题，保证长期使用的结构可靠性。
