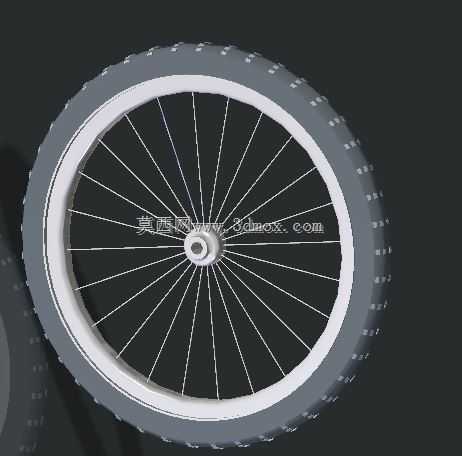

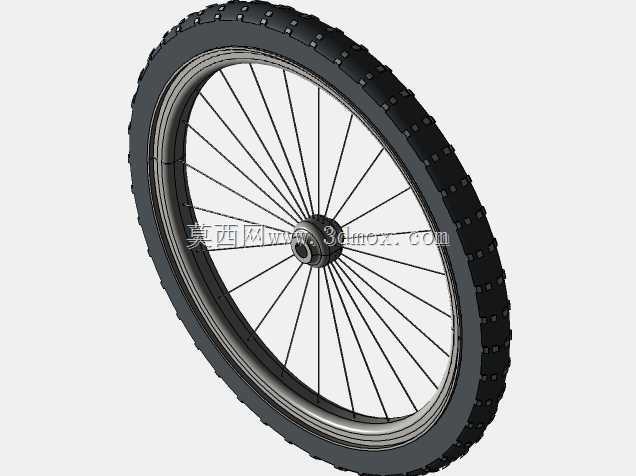

辐条式自行车行走轮结构三维设计

　　日常通勤、运动骑行类自行车的行走轮组，是直接接触路面、传递骑行驱动力与制动力的核心部件，该辐条式车轮结构的三维建模，完全围绕实车装配的边界条件展开，可直接用于整车装配校验、结构受力仿真以及非标轮组改型设计的基础参考。从实际应用场景来看，这类辐条轮广泛适配城市通勤车、入门山地车、普通民用自行车的前后轮装配位置，区别于一体轮的厚重结构，辐条式设计在保证结构强度的前提下，能有效降低轮组自身重量，降低骑行过程中的转动惯量，提升骑行时的发力响应效率。

　　设计过程中优先考虑了轮组各部件的装配匹配关系：外层橡胶轮胎带有均匀分布的防滑胎齿，胎齿的凸起高度、排布间距参考民用通勤轮胎的通用参数，兼顾平整铺装路面的低滚阻需求与轻微湿滑路面的抓地性能，轮胎与内层金属轮辋采用过盈配合的装配逻辑，建模时预留了标准胎压下的轮胎形变余量，避免装配仿真时出现干涉问题。轮辋采用等截面环形结构，截面的凹槽深度、卡边宽度完全匹配常规 clincher 开口胎的安装尺寸，轮辋上均匀分布的辐条安装孔位，孔距公差、孔位角度严格按照36辐条的常规排布逻辑设置，保证每根辐条的拉力分布均匀，避免骑行过程中出现轮组偏摆、辐条断裂的问题。

　　中心轮毂部分设置了标准轴承安装位，安装位的内径尺寸、同轴度公差参考民用自行车花鼓的通用规格，可直接适配常规快拆杆、实心轴的装配需求，轮毂两端的法兰盘上的辐条挂孔采用交错排布设计，让辐条从轮毂到轮辋形成三角稳定受力结构，可有效分散骑行时路面传递的冲击载荷，无论是垂直方向的承重载荷，还是转向时的侧向载荷，都能通过辐条均匀传递到整个轮辋结构上。辐条采用等直径圆截面钢丝结构，建模时还原了辐条从轮毂到轮辋的倾斜角度，每根辐条的长度根据安装位置的实际空间距离计算，避免出现长度偏差导致的装配应力集中问题。

　　从安装边界来看，该轮组的整体外径、轮毂安装位的宽度，完全适配常规民用自行车的前叉、后叉开档尺寸，安装时不需要额外对车架进行改型，轮胎外侧与前叉腿、后上叉之间预留了足够的安全间隙，即使在满载人重量、轮胎发生正常形变的情况下，也不会出现轮胎蹭车架的问题。轮组的整体重量分布经过优化，重心与轮组回转中心完全重合，高速转动时不会出现偏心抖动的问题，可有效降低骑行过程中的轮组阻力，延长轴承、辐条等易损部件的使用寿命。在结构细节上，胎侧与轮辋的配合位置做了圆弧过渡处理，避免应力集中导致的轮胎胎侧割裂问题，轮毂与辐条的接触位置做了圆角强化处理，减少长期交变载荷下的金属疲劳风险。
