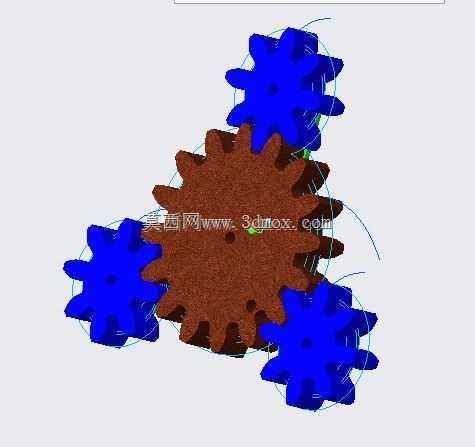

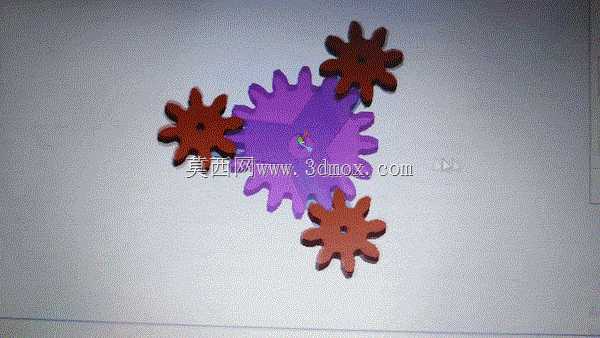

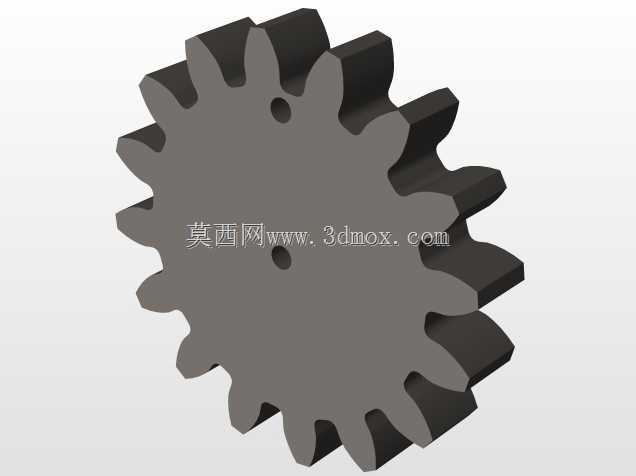

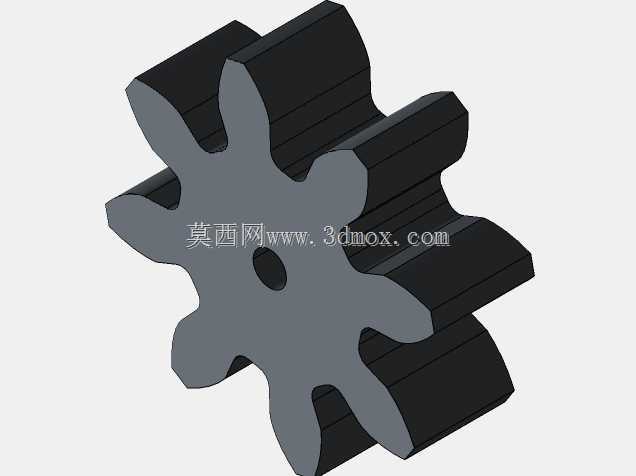

这套摆线行星齿轮组采用中心大轮搭配三个周向均布行星轮的三角排布形式,核心依托摆线齿廓的啮合特性实现传动,在小体积传动场景下具备突出的应用优势。从实际工程应用来看,这类结构常被集成在小功率稳压电源的调压执行机构、小型自动化设备的进给传动单元、精密仪器的微调机构中,相比普通渐开线行星齿轮,摆线齿廓的多齿同时啮合特性让传动过程的回差更小,运行平稳性更优,能适配对传动精度有一定要求、安装空间受限的紧凑工况。设计过程中首先要确定中心轮与行星轮的齿廓参数,摆线轮的齿形曲线需要严格匹配啮合方程,保证三个行星轮在120度均布位置都能与中心轮实现无侧隙啮合,避免出现卡滞或传动空程;三个行星轮的安装轴孔位置度需要严格控制,中心距偏差要控制在微米级,
否则装配后会出现啮合过紧或间隙过大的问题,直接影响传动效率与使用寿命。从安装边界来看,这套齿轮组的整体外轮廓由三个行星轮的外切圆决定,中心轮的中心轴孔作为动力输入或输出端,三个行星轮的轴孔既可以作为固定安装位实现定轴传动,也可以连接行星架实现行星传动输出,适配不同的传动比需求;齿部的啮合间隙设计需要兼顾润滑空间与传动精度,齿面预留的微小间隙可以填充润滑脂,降低长期运行的磨损速率。实际装配时需要先验证单个行星轮与中心轮的啮合顺滑度,再依次装入三个行星轮,转动中心轮检查整周转动是否存在卡滞点,确保每个啮合位置的接触斑点分布均匀,避免局部应力集中导致齿面过早磨损。这类三角排布的摆线齿轮组相比单行星轮结构,动力分流到三个啮合点,单齿承受的载荷更小,在同等模数下能传递更大的扭矩,同时对称的受力结构让传动轴承受的径向力相互抵消,降低了轴承的负载,延长了支撑部件的使用寿命,在小型传动模块的轻量化设计中具备很高的实用价值。
- 上一篇:直齿圆柱简易齿轮传动结构件
- 下一篇:渐开线直齿圆柱传动齿轮结构设计
- 全部评论(0)
- 模板大小: 8.69 MB
- 售价:5金币
- 下载次数: 147
- 系统要求: Rendering,PTC Creo Parametric,Solid Edge,Other
- 软件分类: 齿轮
