渐开线直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础动力传递零件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力分流单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装调试时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，非常适合中低速、载荷平稳的传动场景。

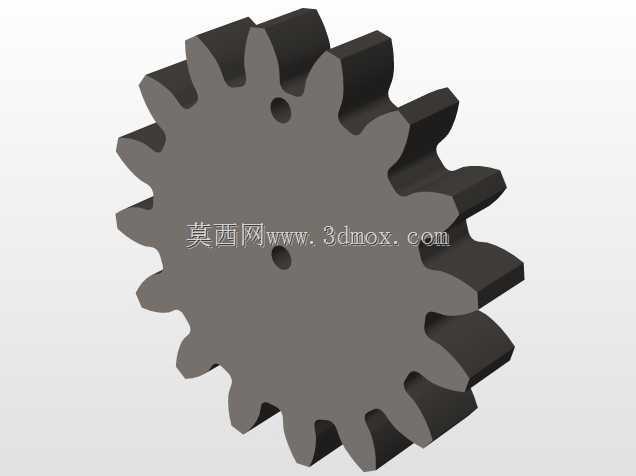

　　从结构设计来看，这款齿轮采用标准渐开线齿形设计，齿廓参数符合通用机械传动的啮合标准，能保证啮合过程中传动比恒定，不会出现转速波动带来的传动冲击，运转时的噪音控制在常规工业场景可接受的范围内。齿轮本体为盘式结构，中心区域设置了两个定位销孔，安装时可以通过销孔与轴端的定位结构配合，避免齿轮运转时与传动轴出现相对周向窜动，保证传动精度的稳定性；齿顶与轮毂之间采用等厚度辐板设计，在保证整体结构强度的前提下尽可能降低零件自重，减少高速运转时的转动惯量，降低驱动端的启动负载。

　　在实际选型适配时，需要重点关注它的安装边界尺寸：首先是齿顶圆直径要匹配传动箱的内部安装空间，避免齿顶与箱体内壁或者相邻传动件发生运动干涉；其次是安装孔的中心距要与配对齿轮的轴间距严格匹配，中心距偏差过大会导致齿侧间隙不合理，间隙过小会加剧齿面磨损，间隙过大则会出现回程误差，影响传动精度；定位销孔的位置度公差需要控制在合理范围内，保证安装后齿轮的径向跳动量符合设计要求，避免运转时出现偏载导致断齿。

　　设计这类齿轮时，首先要根据传动系统的额定传递扭矩、输入转速计算出所需的模数，再根据传动比确定齿数，之后校核齿根弯曲强度和齿面接触强度，确保在额定载荷下不会出现齿根断裂或者齿面点蚀的问题。这款齿轮的齿端做了微小的倒角处理，不仅能去除加工毛刺，安装时也更容易引导齿轮进入啮合位置，避免装配过程中磕碰齿顶造成齿形损伤。日常应用中，这类齿轮常搭配平键与传动轴连接，销孔作为辅助定位结构，适合正反转切换不频繁、载荷没有剧烈冲击的传动场景，如果是冲击载荷较大的工况，还需要额外做齿面硬化处理提升耐磨性能。
