自行车后悬架减震结构参数化设计

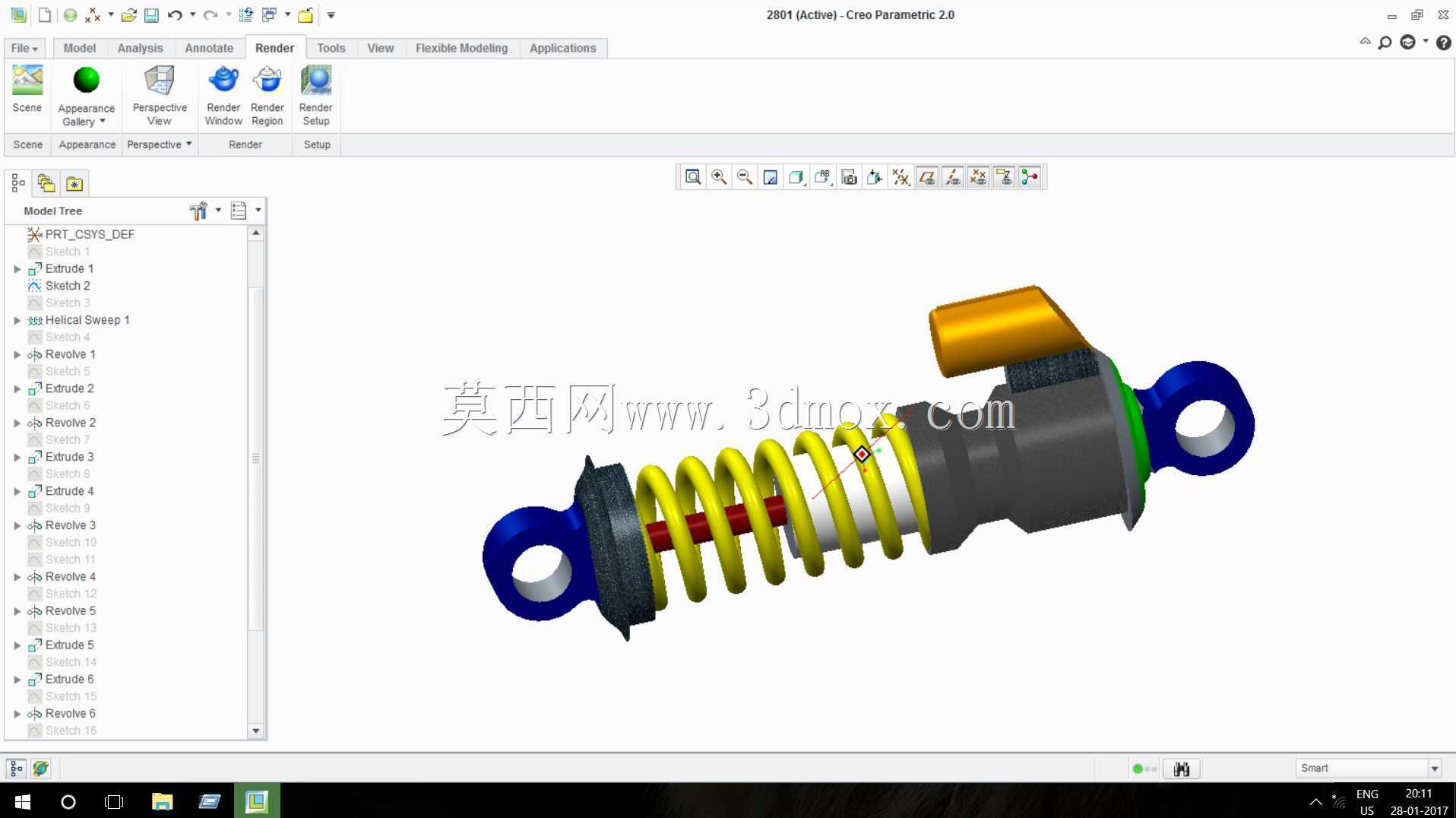

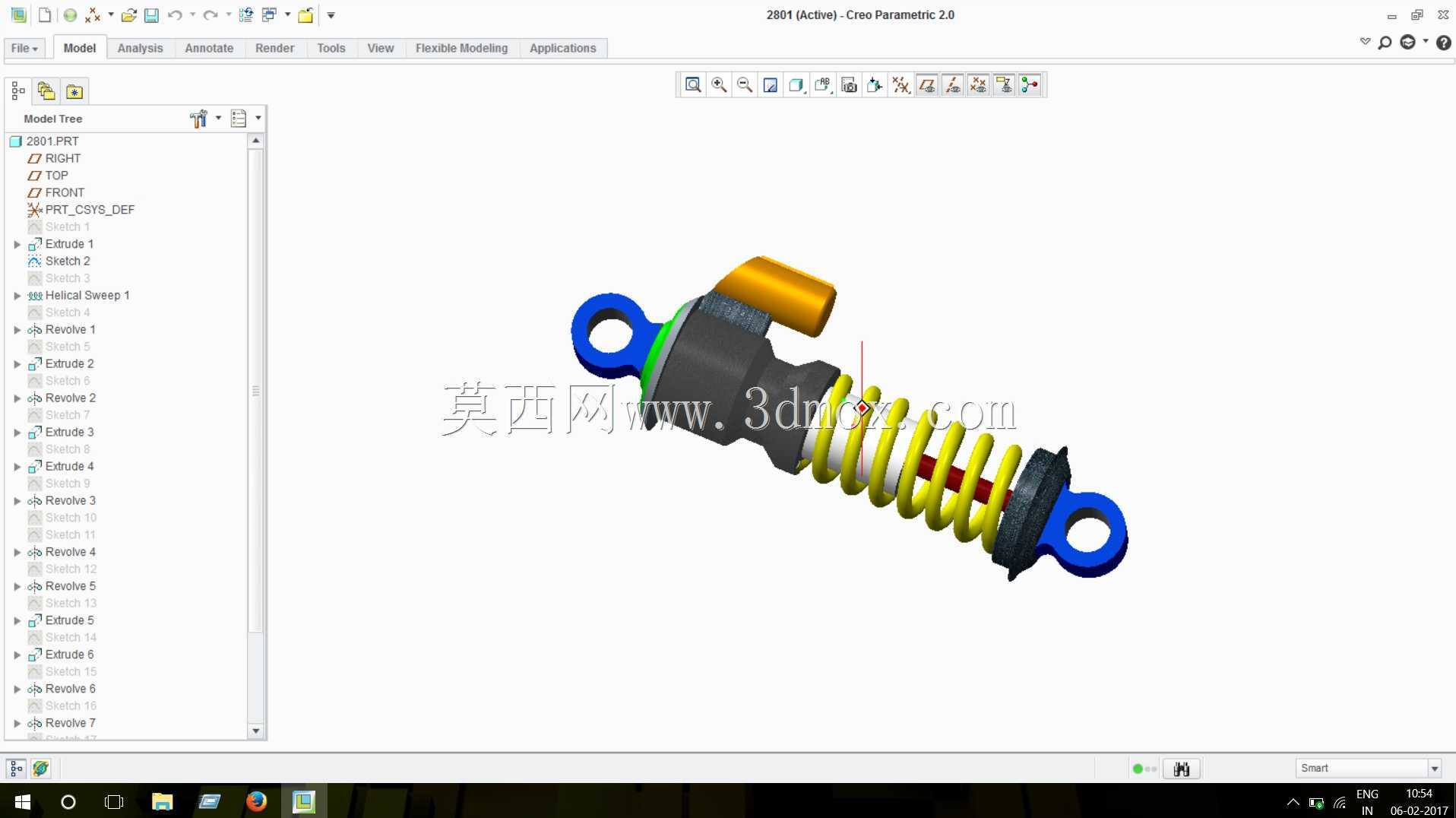

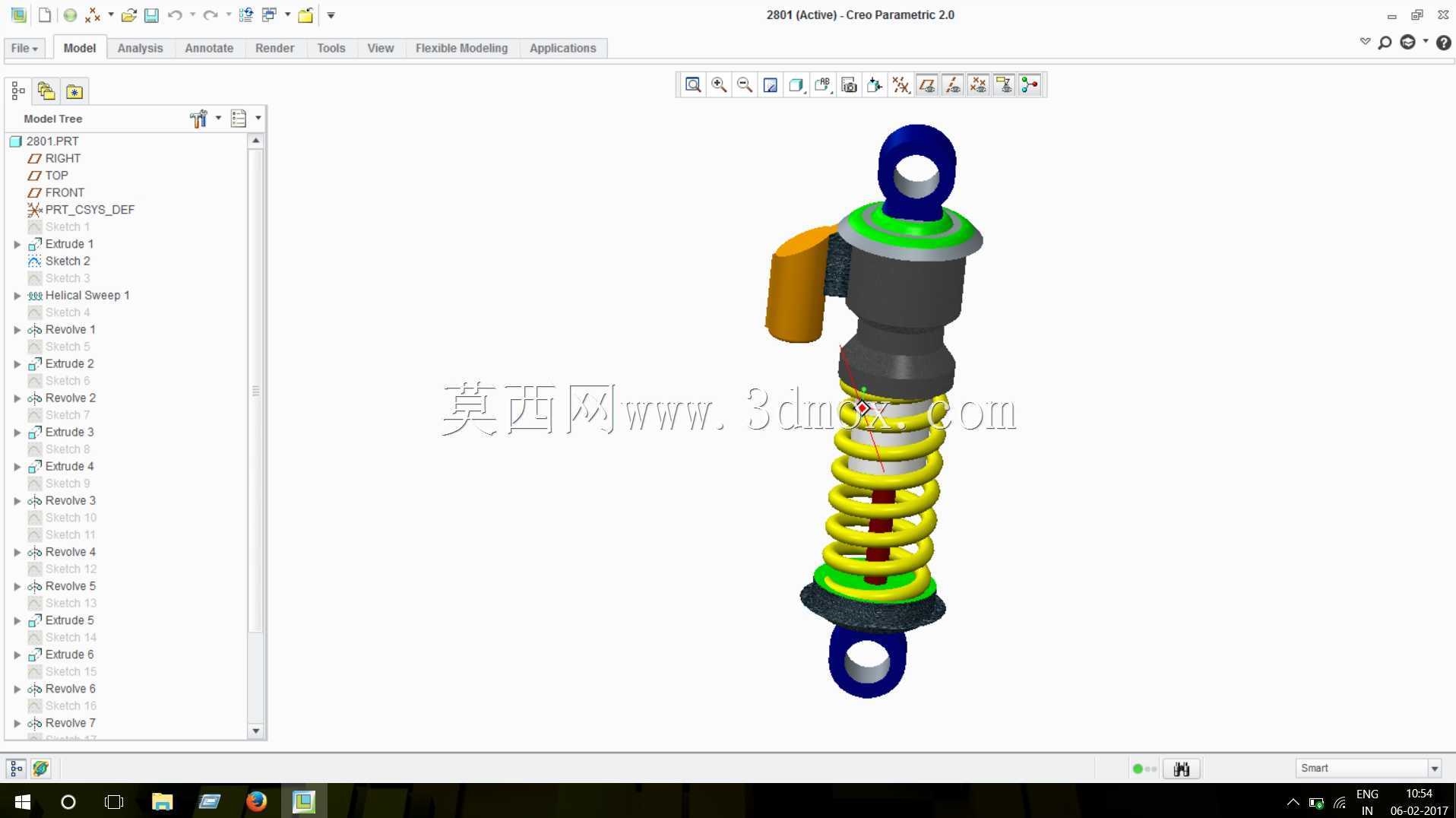

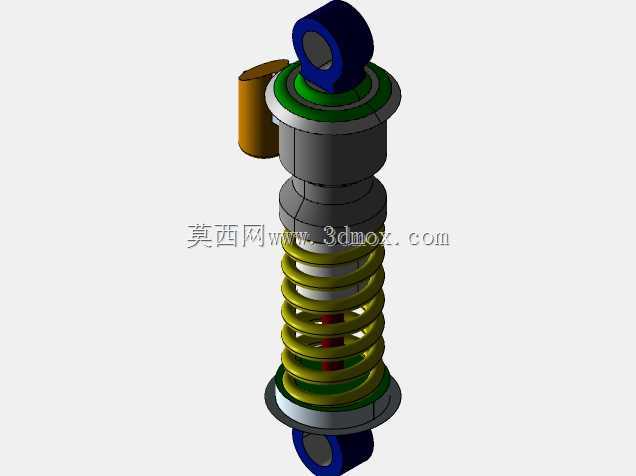

　　日常通勤、山地越野等不同骑行场景中，后轮承受的路面冲击会直接传递至车架与骑乘者，后悬架作为衔接后轮组与车架主体的核心承载部件，其结构合理性直接决定骑行的操控稳定性与长时间骑乘的疲劳度。这款后悬架采用螺旋弹簧配合阻尼芯轴的经典结构布局，两端的环形吊耳为核心安装接口，设计时需严格匹配对应车型的安装点间距，吊耳内孔预留了标准衬套安装位，可抵消骑行过程中产生的小幅角度偏转，避免连接位置出现应力集中导致的结构开裂。设计过程中首先确定悬架的工作行程范围，针对山地越野场景可适当加大行程预留量，应对大落差路面的冲击需求，城市通勤场景则可压缩行程，兼顾踩踏效率与缓冲效果。螺旋弹簧的线径、中径与有效圈数经过匹配计算，

　　保证在额定承载下的压缩量处于合理区间，不会出现打底失效或者刚度过大导致的减震效果缺失，弹簧外侧未设置额外防尘套筒，可在后期根据使用场景加装柔性防尘套，减少泥沙进入阻尼芯轴造成的磨损。阻尼芯轴贯穿弹簧中心位置，两端分别与两侧吊耳刚性连接，可在弹簧压缩与回弹过程中提供合适的阻尼力，避免弹簧出现多余的往复弹跳，保证车轮始终贴合路面，提升抓地力。两端吊耳采用对称式环形结构，安装时可适配标准螺栓锁紧，安装边界需注意预留悬架压缩到最短行程时的周边间隙，避免与车架后叉、刹车管线或者变速组件产生运动干涉。建模过程中对各零件的配合公差做了合理预留，吊耳与阻尼端盖的配合采用过渡配合，弹簧两端与支撑座的贴合面做了平圈处理，保证受力均匀不会出现偏载。

　　实际装车测试时，可通过调整弹簧预压量来适配不同体重的骑乘者，预压量调整范围控制在弹簧总行程的15%-25%区间，兼顾初始支撑性与冲击缓冲能力。该结构整体零件数量少，后期维护便捷，仅需定期清理芯轴表面泥沙、补充润滑脂即可保证长期稳定工作，可适配硬尾越野自行车、折叠助力自行车等多种车型的后减震改装与原厂配套需求，结构设计兼顾了强度、重量与维护成本的平衡，没有冗余的复杂结构，所有受力路径均经过简化，载荷从一端吊耳传入后，经阻尼芯轴、弹簧传递至另一端吊耳，力流路径短且顺畅，可有效降低结构重量同时保证承载能力。
