山地自行车管式焊接车架结构设计

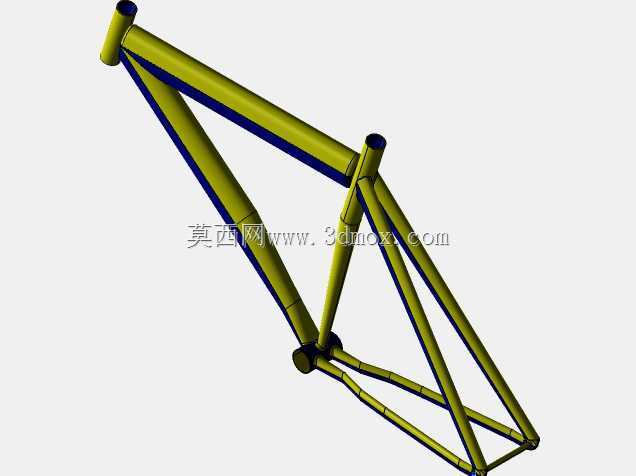

　　日常通勤、山地越野、场地竞速等不同骑行场景下，车架作为自行车的核心承载基体，直接决定了整车的受力传递路径、骑行操控稳定性与长期使用疲劳寿命，管式焊接车架凭借成熟的工艺适配性与均衡的力学表现，至今仍是民用及运动类自行车的主流结构形式。这款车架采用经典的菱形双三角拓扑布局，头管、上管、下管、座管、后上叉、后下叉通过焊接节点连为整体，管材选用变径圆管构型，在头管、中轴、后轴 dropout 等应力集中区域做了局部管径加粗与壁厚增厚处理，既避免了等径管材带来的冗余重量，又能针对性抵消骑行过程中产生的交变载荷。从安装边界来看，头管位置预留标准碗组安装位，适配常规28.6mm前叉上管口径，可兼容市面上绝大多数山地车、通勤车前叉组件；

　　中轴位置采用标准五通结构，匹配常见的方孔、花键中轴规格，能适配不同齿比范围的牙盘组件；后叉开档尺寸符合常规山地车后轮安装标准，可直接适配快拆或筒轴后轮组，座管位置预留标准口径座管插入位，支持不同长度座管调节以适配不同身高骑行者的坐姿需求。设计过程中优先考虑了受力传递的合理性，下管作为承接头管与五通的核心受力构件，采用大管径斜向布置，可将前轮受到的路面冲击、骑行踩踏产生的驱动力直接分散到整个三角结构，避免局部应力集中导致的焊缝开裂；后上叉与后下叉形成的后三角结构，在保证后轮安装空间的前提下，通过管材角度优化兼顾了垂直方向的滤震性能与侧向踩踏刚性，摇车发力时不会出现明显的车架形变泄力。实际应用中，这类管式焊接车架可适配城市通勤车、

　　入门级山地车、死飞车等多种车型，生产端可通过调整管材壁厚、焊接工艺来匹配不同成本定位的产品需求，维修端也可通过常规的金属焊接工艺完成局部损伤修复，相比一体成型的碳纤维车架具备更好的工艺兼容性与维护便利性。建模过程中严格还原了各管材的相贯线切割角度，所有焊接节点的过渡圆弧均符合实际焊接工艺要求，未出现结构干涉问题，各安装位的同轴度、平行度公差均控制在实际装配允许的范围内，可直接用于结构受力仿真验证、加工工艺编排或整车装配模拟。
