十字型多安装位花键孔轮毂结构设计

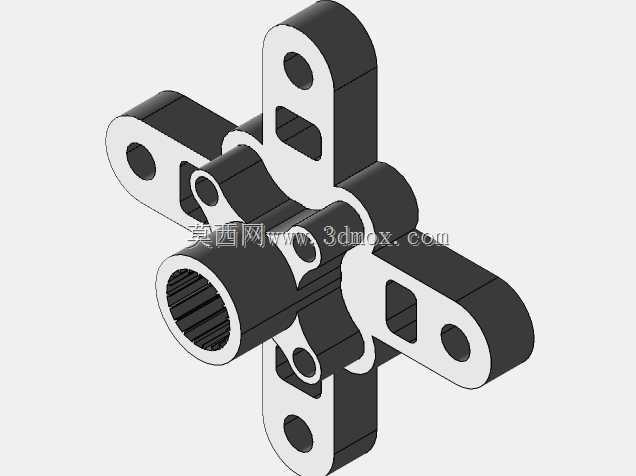

　　这类十字布局的轮毂结构，常出现在需要多向同步动力输出、多组件并行安装的小型传动系统中，比如桌面级自动化执行机构、小型专用设备的动力分配端、轻工机械的多工位同步传动节点，区别于常规单法兰轮毂的单向连接属性，它能在单一安装基准上同时完成四个方向的组件对接，大幅压缩传动单元的轴向与径向占用空间，减少中间连接轴段带来的传动累计误差。从结构细节来看，中心采用内花键通孔设计，装配时可直接与对应模数的花键轴配合，相比平键连接能承受更大的交变扭矩，同时具备更好的对中性，频繁正反转工况下也不会出现键槽松动、轴孔偏磨的问题，花键的齿形公差需要严格匹配对应轴的加工精度，装配后径向跳动量可控制在极小范围内，保障多端输出的同步性。

　　四个沿径向均匀分布的支臂采用等强度设计思路，每个支臂上设置了大小两类安装孔位，大直径通孔用于穿装连接螺栓完成外接组件的紧固，长条形腰型孔则预留了一定的安装调整余量，装配时可根据外接组件的实际位置微调固定点位，抵消部分零件加工带来的尺寸累积误差，支臂与中心筒体的衔接处做了圆弧过渡处理，避免应力集中导致的交变载荷下开裂问题，同时在不影响结构强度的前提下，在支臂非受力区域开设了减重槽，既降低了零件整体重量，也减少了实体结构带来的材料浪费，转动工况下还能降低自身转动惯量，提升传动响应速度。设计过程中需要重点把控几个安装边界尺寸：首先是中心花键孔的有效配合长度，要保证与花键轴的接触面积足够传递额定扭矩，避免接触长度不足导致的花键齿压溃；

　　其次是四个支臂安装孔的位置度公差，必须保证各方向外接组件装配后与中心轴线的垂直度、同轴度符合设计要求，否则会出现传动卡滞、额外磨损的问题；另外支臂端面到中心轴线的垂直距离，决定了外接组件的最大回转半径，设计时需要提前核算周边设备的安装空间，避免运动过程中出现干涉。这类轮毂在实际使用中，支臂的端面需要做平面度处理，保证外接连接件安装后贴合紧密，不会出现紧固后偏斜的问题，所有安装孔的孔口都做了倒角处理，既方便螺栓穿装，也能去除加工毛刺避免装配时刮伤零件表面。相比传统的单输出端轮毂，这种多向集成的结构省去了额外的连接法兰、转接轴套等配件，让整个传动节点的结构更加紧凑，装配工序也更简单，后期维护时拆卸单个外接组件也不会影响其他方向的连接稳定性，非常适合空间受限、需要多组件同步联动的传动场景。
