带滚子从动件的凸轮折叠联动机构

　　在自动化装配线的工位切换、小型检测设备的探头收放、便携工业装备的折叠展开结构里，这类带滚子从动件的凸轮折叠联动结构有着非常广泛的适配场景。不同于盘形凸轮搭配直动从动件的常规布局，这套结构将凸轮的回转运动直接转化为从动件的折叠摆转动作，省去了额外的连杆转接环节，能在极小的安装空间内完成预设角度的往复动作，很多需要在紧凑空间内实现构件收放、避让的工位都会优先选用这类结构逻辑。

　　从功能特性上看，从动件端部加装的滚子是这套结构的核心设计点，滚子将从动件与凸轮轮廓之间的滑动摩擦转化为滚动摩擦，大幅降低了长期往复运行下的接触磨损，既减少了传动过程中的动力损耗，也能有效避免凸轮轮廓面过早出现磨损失效，延长整套机构的维护周期。凸轮的轮廓曲线完全按照从动件的运动行程、摆角范围、启停阶段的速度特性做拟合设计，能保证从动件在折叠、展开两个极限位置没有刚性冲击，运行过程中速度过渡平滑，不会因为动作突变带来额外的振动，适配对运行平稳性有要求的轻载传动场景。

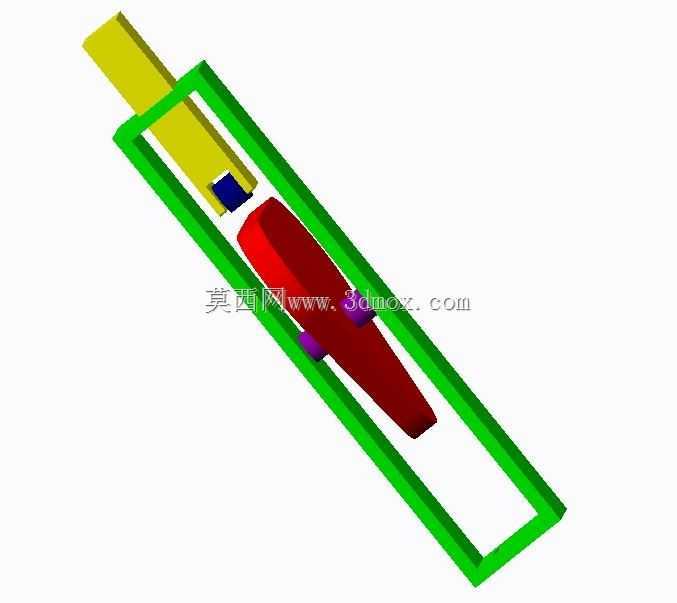

　　设计过程中首先要明确从动件的摆角范围与折叠后的收纳边界，先敲定凸轮的基圆尺寸，基圆过小会导致机构压力角超出许用范围，传动过程中容易出现卡滞，基圆过大则会占用多余的安装空间，需要结合实际安装腔室的尺寸反复校核。滚子的直径选择要匹配凸轮轮廓的最小曲率半径，避免滚子在运动过程中出现运动失真，同时要给滚子预留足够的销轴安装空间，保证销轴的剪切强度能满足往复冲击下的载荷要求。绿色的框架式从动件采用槽型结构设计，既给凸轮的回转运动留出了足够的避让空间，也能通过自身的结构刚度保证折叠过程中不会出现侧向偏移，端部的方块状连接位是用来外接执行端构件的接口，可以根据实际使用场景加装压头、夹具、挡块等不同功能的末端零件。

　　安装边界上，整套机构的厚度方向尺寸控制得非常紧凑，不需要预留太大的侧向安装空间，凸轮的回转轴与从动件的铰接轴平行度公差需要控制在合理范围内，避免运行过程中出现偏载导致滚子单侧磨损。这套结构不需要额外的导向组件，依靠凸轮轮廓与滚子的配合就能完成全部动作逻辑，零件数量少，装配调试难度低，非常适合集成在小型自动化设备、便携工装、折叠式工业附件当中，在满足动作功能的前提下尽可能压缩了整体结构体积，适配轻量化、紧凑化的设备设计趋势。
