卡丁车车架式盘式制动承载结构设计

　　这套结构的设计初衷，是适配小型场地竞速卡丁车的制动系统安装需求，区别于常规乘用车辆的盘式制动布局，它直接将制动安装位与主承载车架做了一体化的管架融合设计，省去了额外的制动支架转接工序，能在轻量化的前提下保证制动载荷的直接传递。从实际应用场景来看，这类结构多用于户外场地租赁卡丁车、业余竞速卡丁车的底盘系统，日常使用中需要频繁承受制动时的纵向冲击、过弯时的侧向载荷，以及路面传递的连续振动，因此在管架的弯折角度、交叉支撑的点位设计上，都做了针对性的应力分散处理。

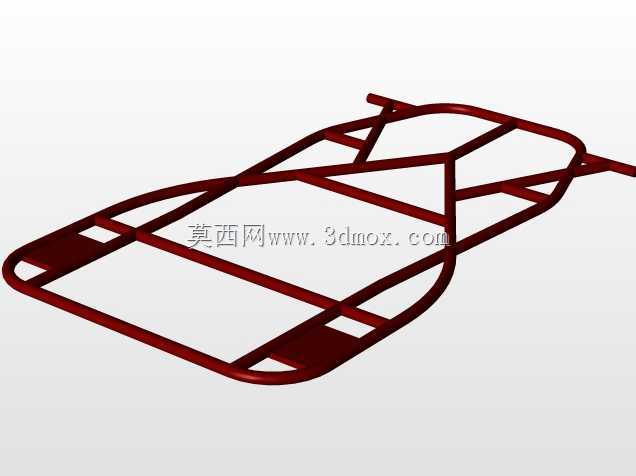

　　从功能特性上看，整个红色管架既是卡丁车的主座舱承载框架，也是盘式制动器的安装基准载体，框架预留的四个端部安装位，分别对应前后桥的制动卡钳固定点，管架交叉的斜向支撑，刚好能把制动时产生的制动力矩均匀分散到整个车架结构上，避免局部应力集中导致的管架开裂。设计过程中优先考虑了安装边界的适配性，框架整体的宽度匹配常规168cc排量卡丁车的座舱安装尺寸，管身采用统一直径的无缝钢管弯折成型，所有弯折处的圆角半径都做了统一设定，既方便弯管工序的批量加工，也能避免弯折处应力集中带来的强度下降问题。

　　在设计思路上，没有采用传统的板材焊接支架来固定制动组件，而是直接利用车架管身的延伸段作为制动安装基座，这样的处理能减少整车的零部件数量，降低装配时的累计误差，同时管架的中空结构相比实心板材支架能减重近40%，对于对重量敏感的小型竞速车辆来说，减重带来的操控提升非常明显。安装边界方面，框架底部的平直段刚好对应卡丁车电池、座椅的安装点位，不会和底盘的转向拉杆、传动链条产生运动干涉，两侧的延伸管段预留的制动安装孔位，同轴度公差控制在0.1mm以内，能保证制动盘转动时的端面跳动量符合使用要求，避免制动时出现抖动、偏磨的问题。

　　实际使用中，这类一体化的制动承载结构，相比分体式支架的抗疲劳寿命更长，在场地车辆高频次制动的使用场景下，能承受连续800小时以上的作业载荷不会出现结构变形，管架表面的喷塑处理也能适应户外场地的潮湿、多尘环境，减少锈蚀带来的强度衰减。结构上的斜向交叉支撑，除了分散制动载荷之外，也能提升整车车架的抗扭转刚度，在高速过弯时能减少车架的形变幅度，让轮胎的接地面积保持稳定，间接提升制动时的方向可控性，避免制动时出现侧滑的风险。
